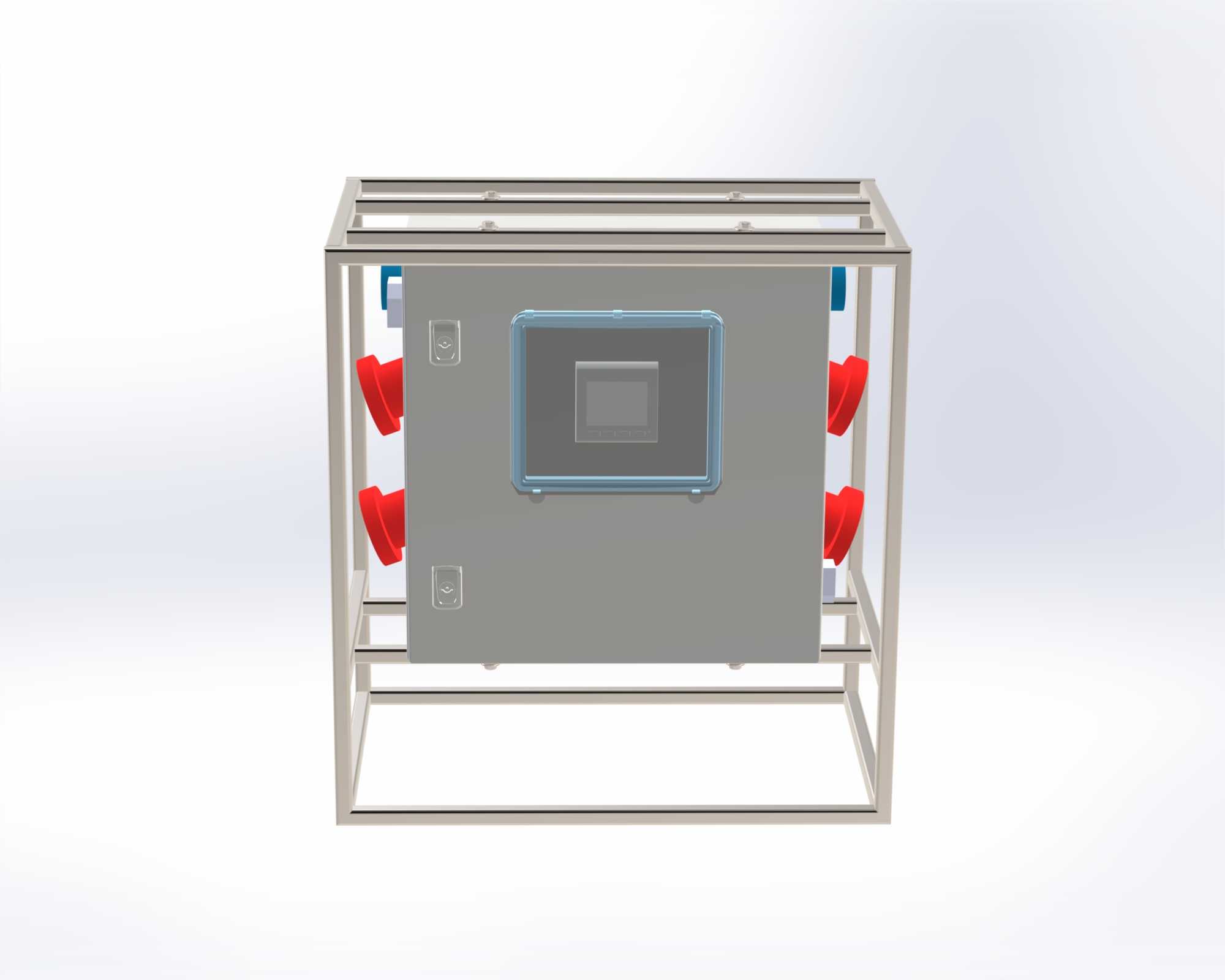

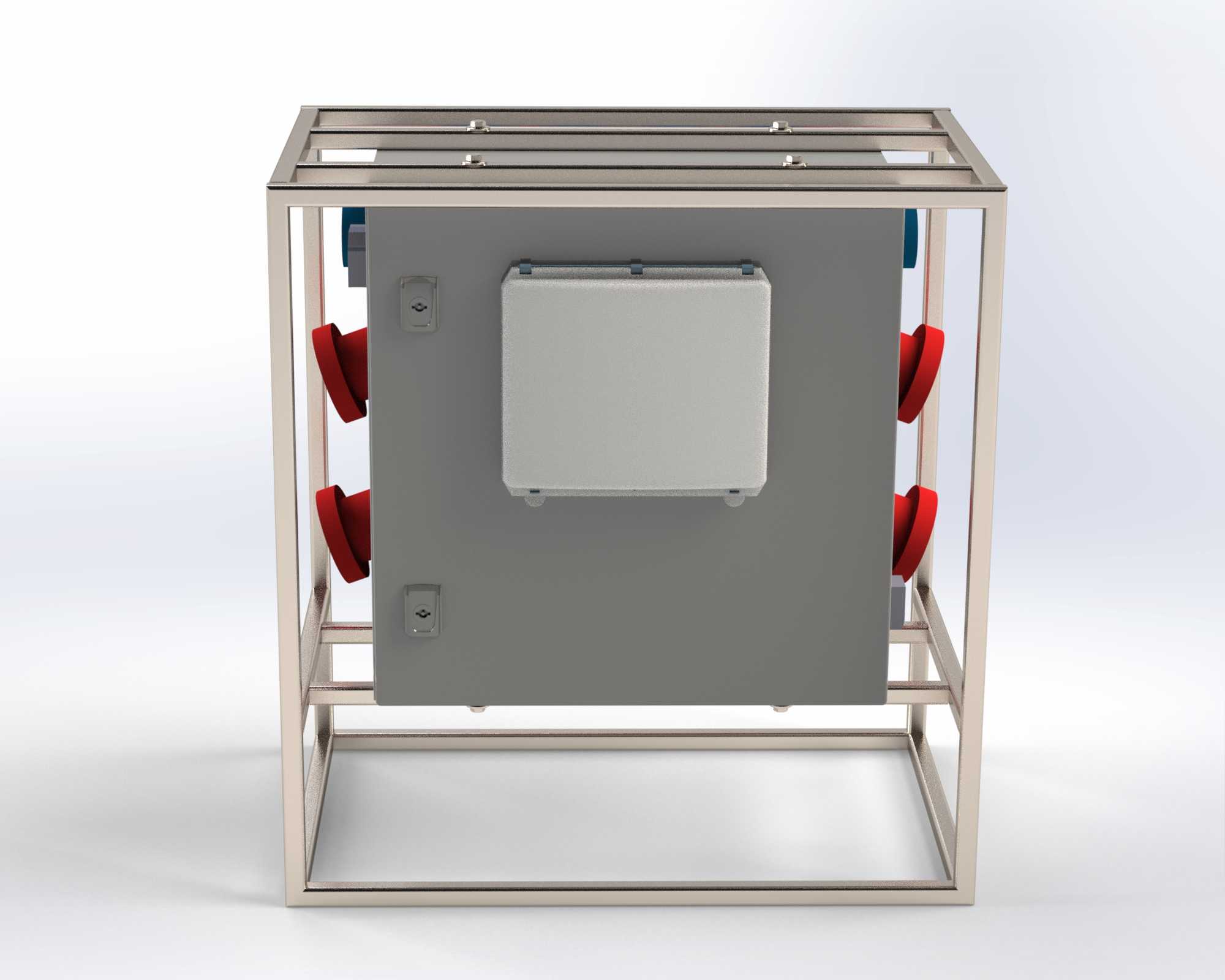

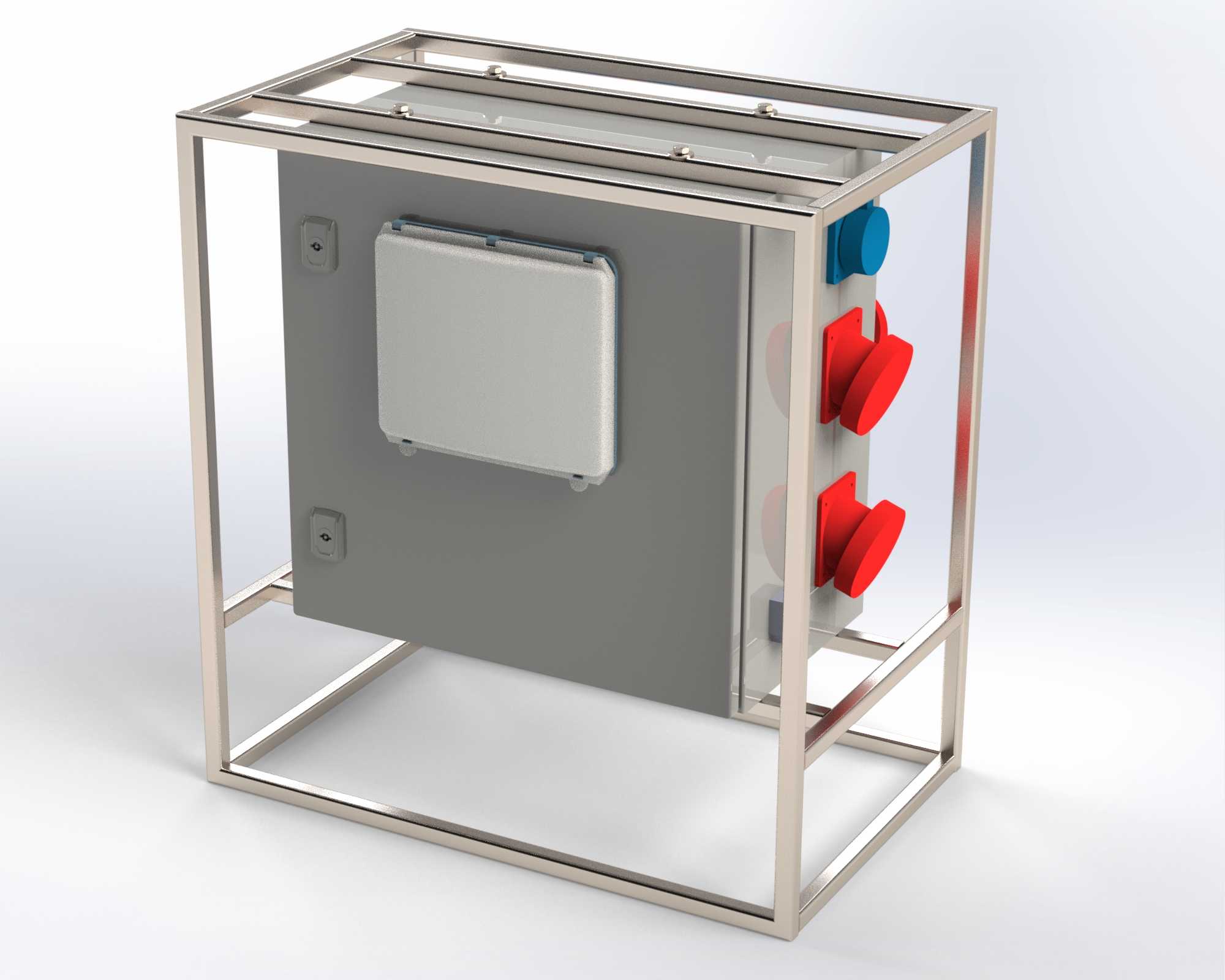

带IP55防护插座的紧凑型不锈钢框架电气面板

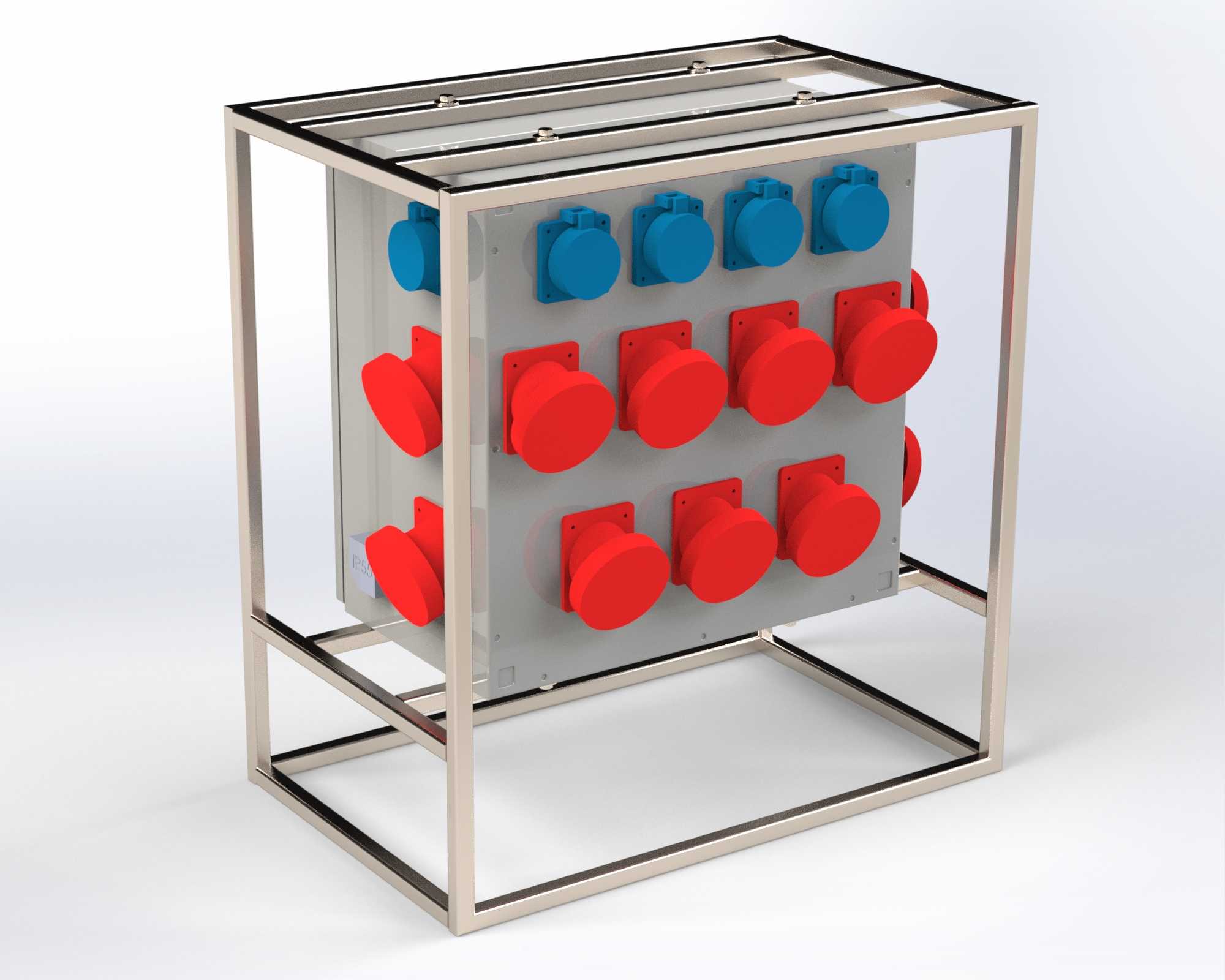

　　在户外临时施工供电、港口码头设备配电、食品加工车间潮湿工位供电这类场景里，常规敞开式电气面板很容易因为溅水、积尘、外力磕碰出现接线端子锈蚀、短路跳闸甚至漏电的安全隐患，这款带IP55防护插座的紧凑型电气面板，就是针对这类高防护要求的配电场景做的结构设计。整个产品的防护核心围绕AX系列紧凑型外壳展开，外壳本体采用冷轧钢板折弯焊接成型，表面做静电喷塑处理，配合门体四周的发泡密封胶条，能达到IP55的防护等级，可有效阻挡粉尘进入壳体内部，同时承受任意方向的低压喷水无渗透，完全适配户外露天、潮湿多尘的安装环境。外壳上集成的IP55等级插座，直接通过防水密封圈与壳体面板固定，插座接线端完全封闭在壳体内部，外部插接口带自闭合防护盖，插头拔除后防护盖自动复位遮盖插孔，避免日常使用中水汽、粉尘侵入插座内部造成接触不良。

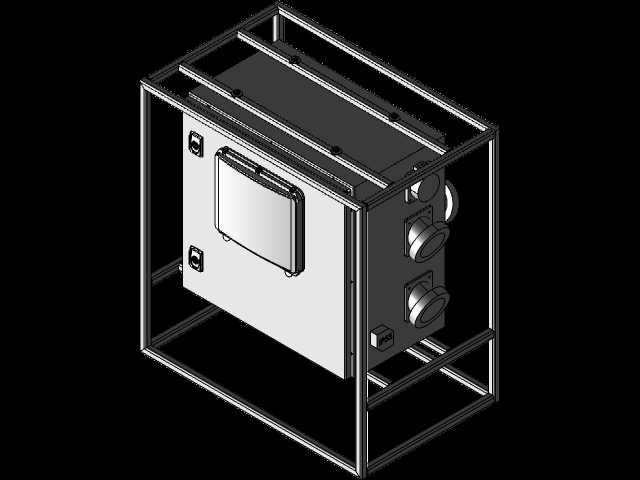

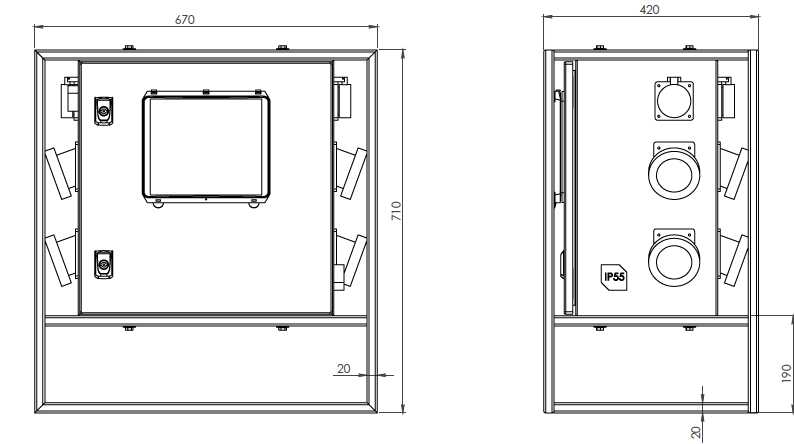

　　考虑到部分现场安装需要做架空固定或者配套外围防护结构，这款电气面板额外配置了不锈钢外框架，框架采用20x20x2.0规格的不锈钢型材焊接成型，整体框架外形尺寸控制在670mmx710mmx420mm，框架与内部电气外壳之间通过减震橡胶垫连接，既可以抵消现场设备运行带来的振动传导，避免内部接线端子松动，也能在受到外力碰撞时先通过框架卸力，保护内部电气壳体不受直接冲击。内部电气外壳的有效安装尺寸为500mmx500mmx300mm，这个尺寸刚好适配常规的微型断路器、漏电保护器、交流接触器等低压配电元件的排布，内部预留了标准DIN导轨安装位，元件排布时可以按照进线、分路、输出的逻辑分层布置，接线空间充足，不会出现导线挤压弯折导致的绝缘层破损问题。

　　设计过程中特意做了安装边界的适配考量，框架底部预留了四个M12的地脚安装孔，既可以直接通过膨胀螺栓固定在水泥基础上，也可以配套脚轮做成移动式配电站点，框架顶部预留了吊装孔，方便现场用起重设备整体吊装移位。面板的门锁采用双点旋转锁紧结构，相比普通单点门锁，门体闭合后的压紧力更均匀，能保证密封胶条全程贴合无间隙，同时锁具带通用钥匙开锁功能，方便运维人员统一管理，避免无关人员随意打开面板触碰带电部件。插座的排布位置选在面板正面偏下区域，距离底部框架高度220mm，刚好符合成年人站立操作的插拔高度，不用弯腰或者抬手就能完成插头插拔操作，同时插座位置避开了门体开合的干涉区域，门体打开维护内部元件时不会碰到已经插好的插头。

　　从实际使用的角度出发，这款结构设计还考虑了散热与防护的平衡，壳体两侧预留了带防水防尘滤网的通风槽，内部元件工作产生的热量可以通过自然对流排出，不会因为完全密封导致内部温度过高加速元件老化，滤网可以定期拆卸清理，不用拆开整个面板就能完成维护。框架的型材边角都做了R3的圆角打磨，没有尖锐的毛刺棱角，避免现场安装或者搬运过程中划伤操作人员。内部壳体的接地端子直接通过多股软铜线与不锈钢框架连接，整个框架形成等电位体，即使出现内部绝缘破损漏电的情况，也能通过框架快速将故障电流导入接地网，保障操作人员的人身安全。这类紧凑型防护电气面板相比常规的大型配电柜，占地面积更小，安装方式更灵活，既可以作为固定工位的终端配电设备，也可以作为临时作业的移动配电点，在户外作业、工业生产、市政运维等多个场景都能适配，结构上的模块化设计也方便后续根据需求更换不同规格的插座或者扩容内部配电元件，不用整体更换整个壳体框架。
