ABB框架断路器配套大电流铜母线连接组件

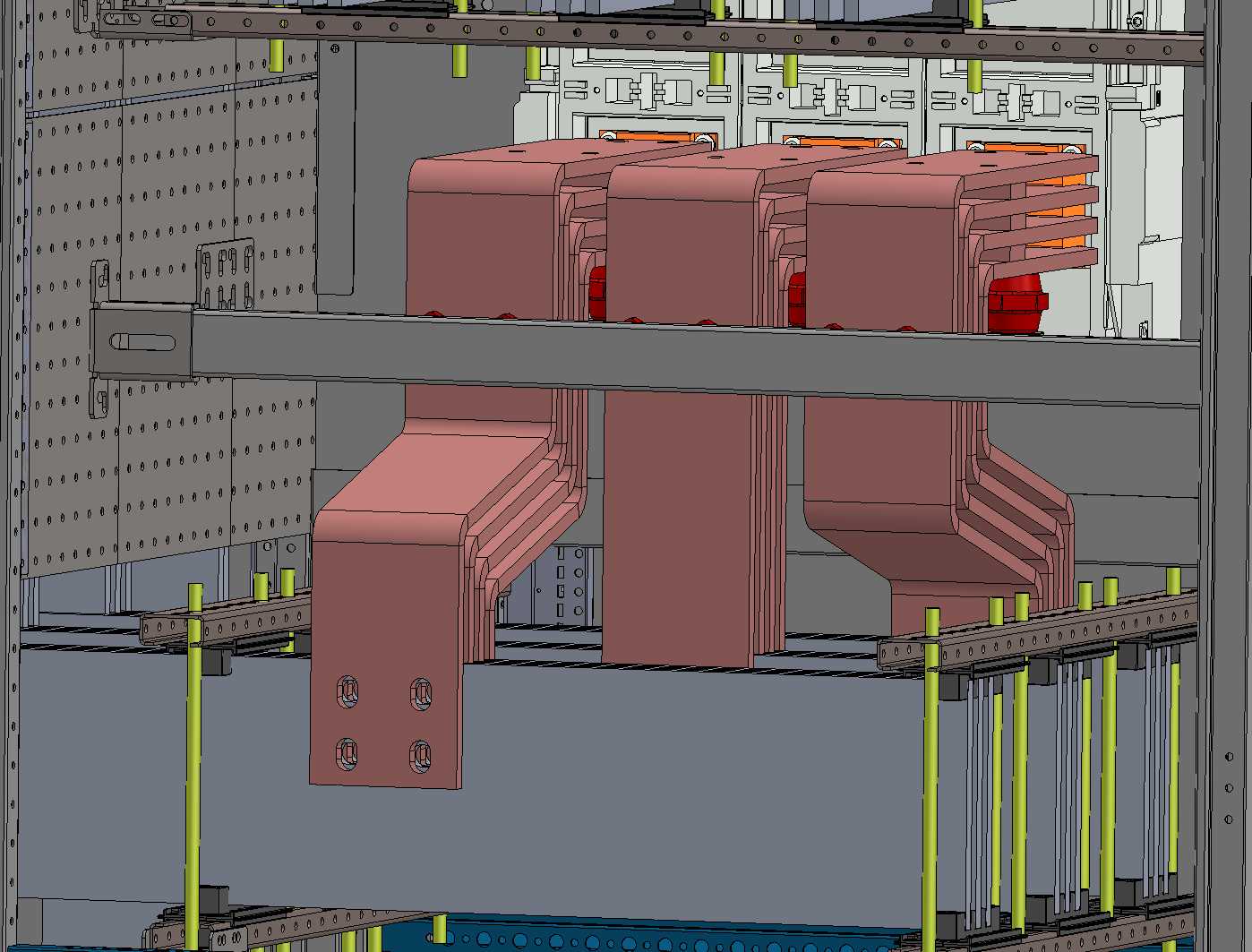

　　在低压配电系统的进线柜、母联柜等核心配电单元中，框架断路器作为主分断元件，其进出线侧的母线连接直接决定整柜的载流能力、温升表现与长期运行可靠性，本次涉及的连接组件正是适配ABB SACE E-max系列E4规格4000A等级框架断路器的定制铜母排结构。从实际应用场景来看，这类母排主要用于0.4kV电压等级的低压成套配电柜内部，承担主回路从断路器一次端子到柜内主母线的电流传输任务，常见于数据中心主进线柜、工业厂房低压配电室总柜、商业综合体变配电所母联柜这类对载流冗余、运行稳定性要求极高的配电场景，这类场景下主回路长期工作电流往往接近断路器额定值，母排的结构设计稍有疏漏就可能导致局部温升超标、绝缘老化加速，甚至引发拉弧、烧蚀等严重故障。

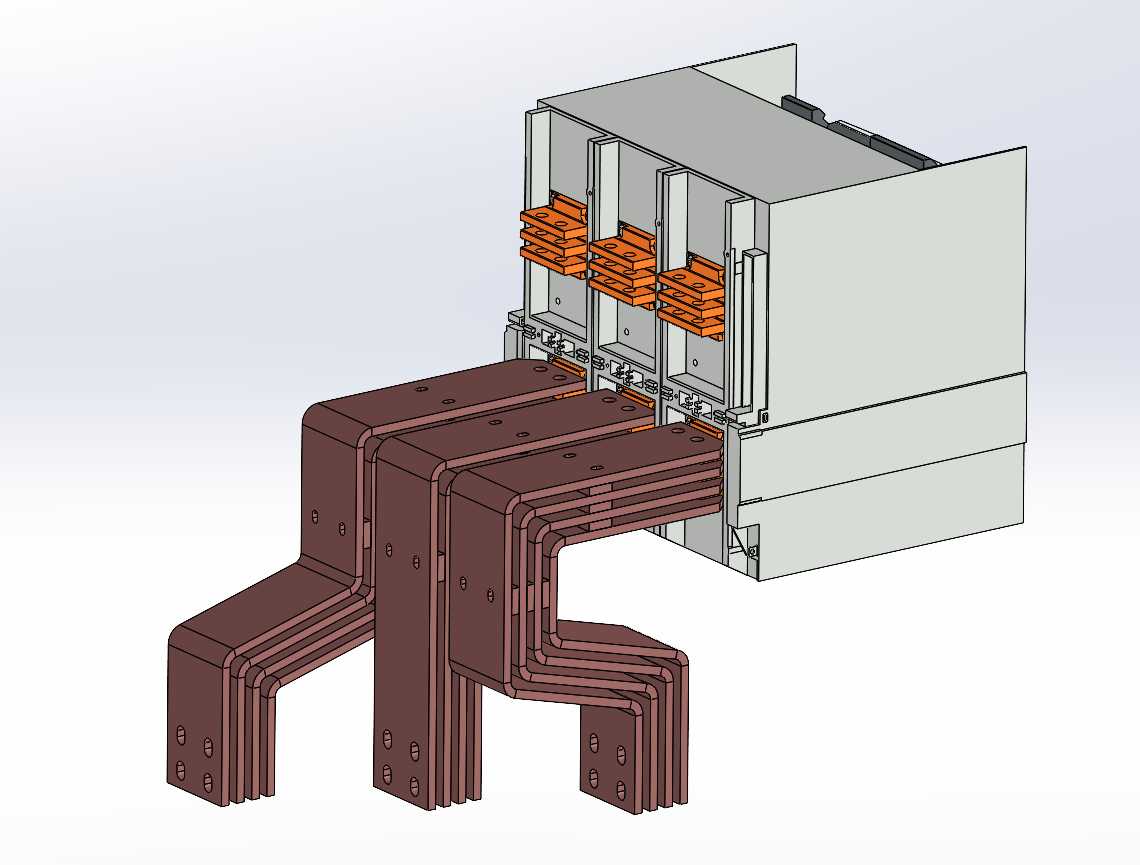

　　从功能特性上看，该母排组件采用单极多片叠层的铜排结构，每相由4片厚度10mm、宽度100mm的T2紫铜排叠装组成，叠层结构相比同截面积的单根铜排拥有更大的散热表面积，能有效降低大电流工况下的集肤效应影响，提升实际载流效率。母排的折弯路径完全匹配E4断路器的端子排布与柜内安装空间，从断路器端子侧引出后经过多次直角折弯，最终延伸至柜内主母线的安装位置，折弯处的圆角半径经过严格核算，既避免了折弯过程中铜排出现裂纹、应力集中的问题，也保证了相与相之间、母排与柜体内结构件、安装板之间的安全电气间隙，满足低压配电设备的爬电距离与绝缘防护要求。

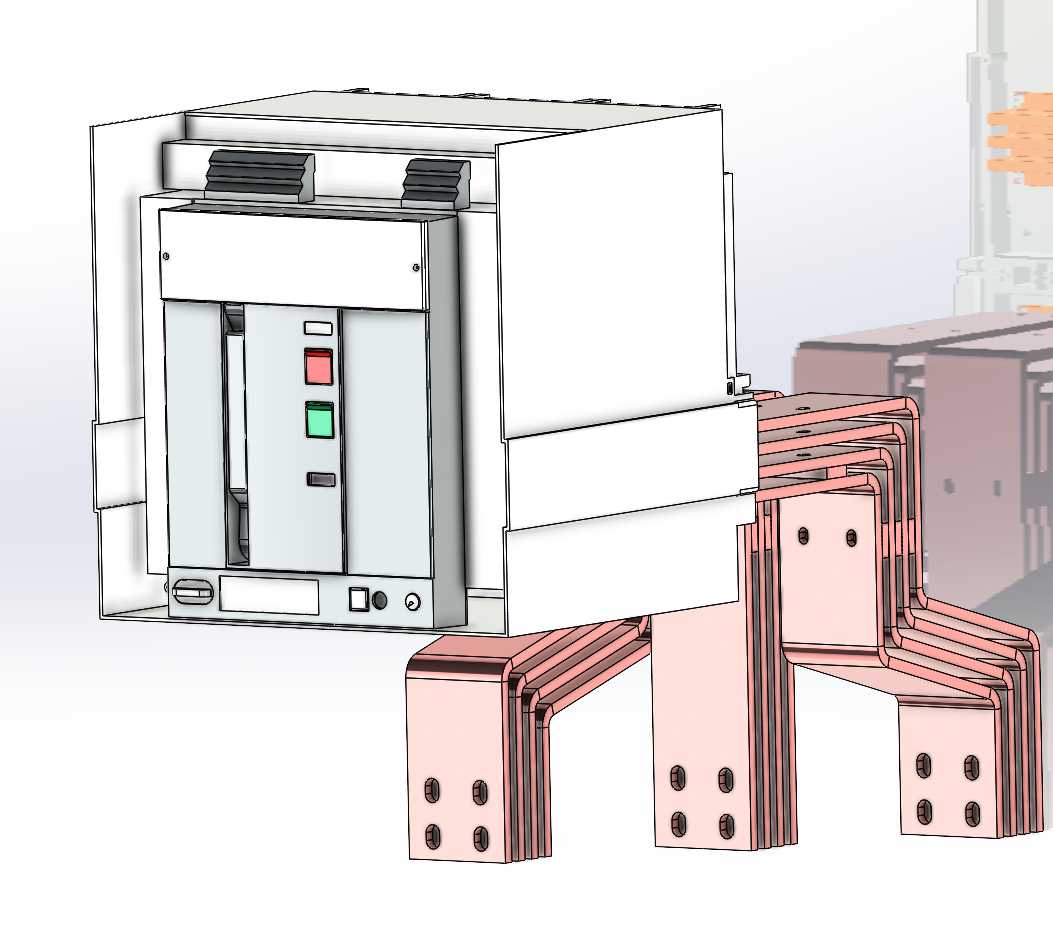

　　设计过程中首先需要确认断路器的端子安装孔位、端子间距、端子伸出高度等边界参数，母排与断路器端子搭接的位置完全贴合端子的接触面尺寸，搭接面经过铣平、镀锡处理，降低接触电阻，避免长期运行中搭接面氧化导致的发热问题。每片铜排之间预留了均匀的散热间隙，叠装时采用绝缘套管配套高强度螺栓紧固，紧固力矩严格按照铜排连接的工艺要求设定，既保证搭接面的接触压力足够，又不会因为压力过大导致铜排变形、螺栓应力超限。母排的折弯段充分考虑了柜内的其他元器件布置空间，比如避开断路器的操作机构、二次接线端子、柜内的绝缘隔板安装位，保证母排安装完成后不会与其他部件产生干涉，同时预留了足够的绝缘包覆空间，后续可根据绝缘等级要求套设热缩套管或者加装绝缘隔板。

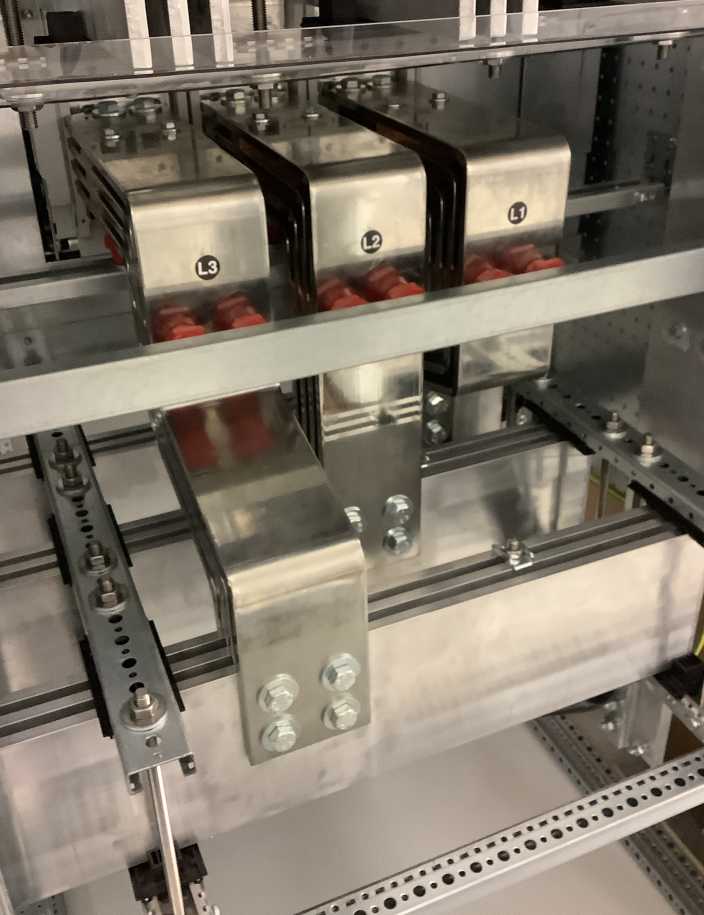

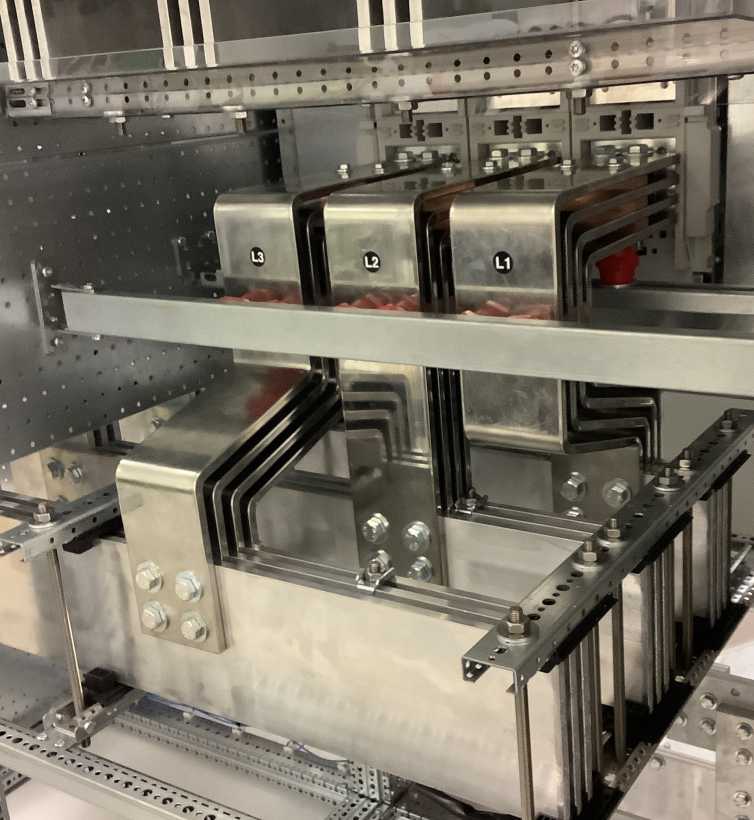

　　从安装边界来看，该母排组件的整体安装尺寸完全适配标准GCS、MNS等类型的低压抽出式开关柜或者固定分隔式柜体的柜内空间，母排的末端连接孔位匹配常规柜内水平主母线的安装位置，不需要在现场进行额外的切割、折弯加工，可直接完成装配，大幅减少现场安装的工作量与加工误差。母排的相序排布完全遵循低压配电的相序规范，安装后可清晰区分A、B、C、N相的排布位置，避免相序接错的问题。在载流能力校核上，4片100x10铜排的总截面积达到4000mm²，结合叠层散热结构，完全满足4000A额定电流下的长期温升要求，即使在短时过载或者短路电流冲击下，母排的动稳定性、热稳定性也能满足低压系统的校验要求，不会出现变形、熔断等问题。

　　实际工程应用中，这类预制好的成型母排除了载流性能可靠之外，还能大幅提升成套柜的装配效率，相比现场手工测量、折弯制作的母排，预制母排的一致性更好，搭接面的处理精度更高，能有效降低成套厂的装配工时，减少因为现场加工精度不足导致的搭接面不平整、间隙不足、孔位偏差等问题。同时母排的折弯角度、路径经过三维仿真验证，在虚拟装配阶段就排除了所有干涉风险，安装后整体排布整齐美观，也方便后期的运维检修，运维人员可以清晰观察到每个搭接点的状态，进行红外测温等日常巡检工作时也有足够的操作空间。
