ABB-OT1600EM03P隔离开关三维结构设计

　　在低压配电系统的终端进线、母联分段以及大容量负载馈线回路中，隔离开关承担着无负荷状态下分断电路、形成明显断开点的核心安全作用，这款1600A等级的三极隔离开关，主要适配交流低压配电场景下的大电流通断隔离需求，常见于工业厂房低压进线柜、数据中心主配电回路、大型商业综合体配电间的主开关位置，也可作为大容量电机、整流设备等重载负载的前端隔离器件，在检修作业时为下游回路提供可靠的电气安全间隙，避免带负荷误操作带来的弧光短路风险，同时满足配电系统运维时的可视断点安全规范要求。

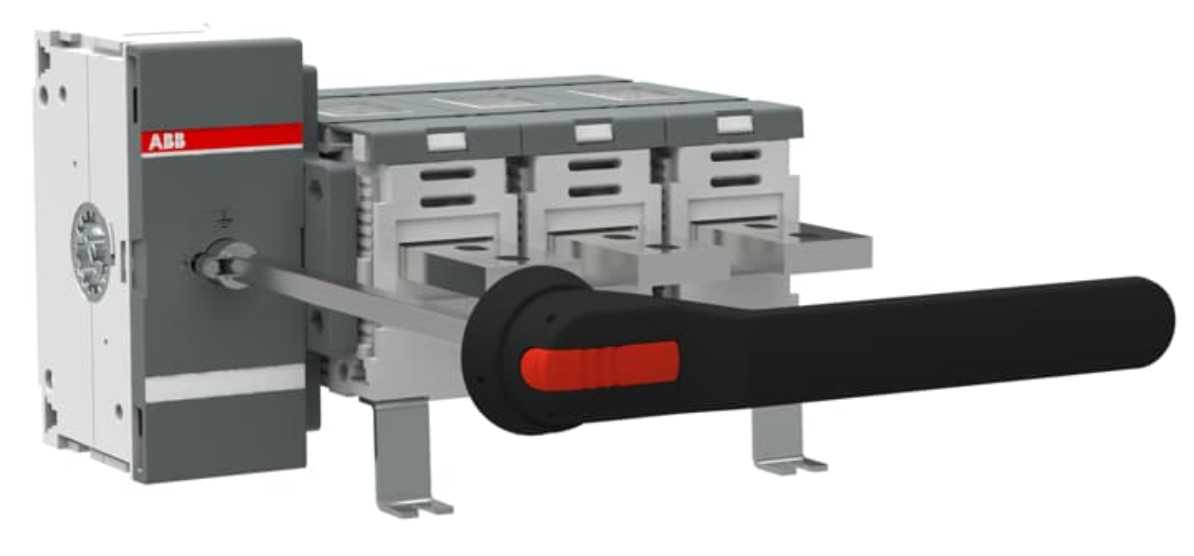

　　从结构设计逻辑来看，这款隔离开关采用模块化拼装思路，主体触头腔体为方正的封闭式结构，能够将分合闸过程中产生的电弧约束在腔体内，配合内置的灭弧结构快速熄灭分断时的残余电弧，避免电弧外溢引发相间短路。操作机构采用外置手柄直连传动的设计，手柄延伸长度经过力矩匹配计算，操作人员无需借助额外加力杆即可完成额定电流等级下的分合闸操作，手柄的握持部位做了圆弧过渡处理，操作时的施力手感更符合人机工程要求，同时操作机构自带明确的分合位置指示，运维人员可直观判断开关的当前工位，避免出现虚合、虚分的误判。

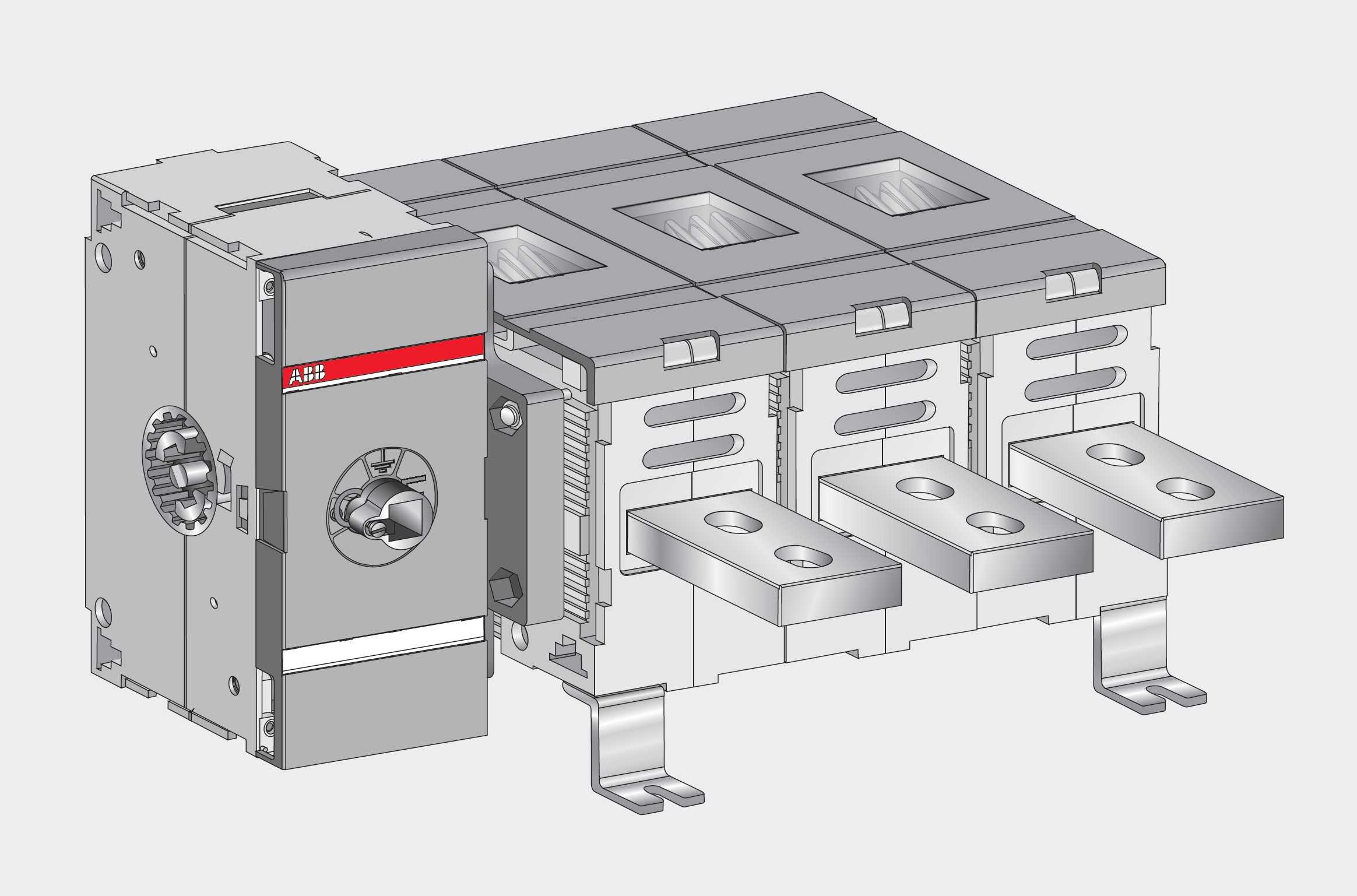

　　进出线接线端采用三极并排的板状接线端子设计，每相端子都预留了两个螺栓固定孔位，适配大截面积铜排的搭接安装，端子排布的相间距满足低压配电的电气安全间隙要求，即使在额定电流长期运行的温升条件下，也不会出现相间击穿的风险。开关底部设置了两个对称的安装支脚，支脚上预留了标准安装孔位，既可以适配配电柜内的横梁安装，也可直接固定在安装底板上，安装支脚的高度经过校准，保证开关主体安装后与安装面留有足够的散热间隙，避免大电流运行时的热量在底部堆积，加速绝缘部件的老化。

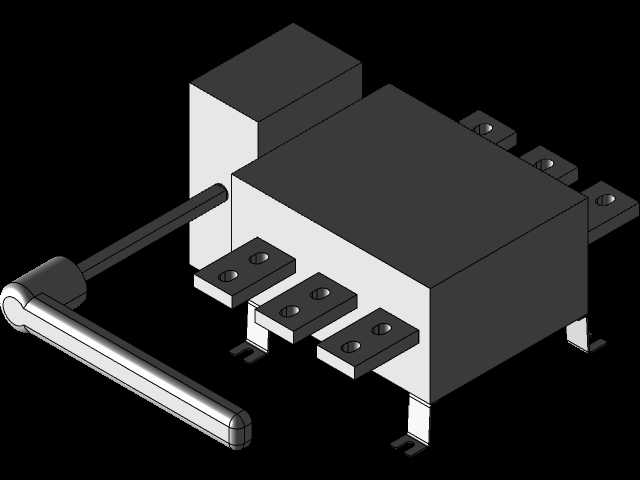

　　建模过程中需要重点关注几个核心尺寸边界：首先是接线端子的孔位间距与端面平整度，这直接决定了现场安装时铜排能否顺利搭接，若孔位偏差超过0.5mm就可能导致安装时螺栓无法穿入，或是铜排搭接面接触不良引发运行温升超标；其次是操作手柄的转动行程范围，要保证分闸位置时手柄与柜体门板、相邻元器件之间留有足够的操作空间，不会出现操作时手柄磕碰其他部件的问题；再者是本体的外形轮廓尺寸，要匹配配电柜内的安装仓室空间，尤其是深度方向的尺寸，要预留出接线铜排的弯曲半径空间，避免铜排安装后与柜门或其他元器件发生安全距离不足的问题。

　　从功能特性上看，这款隔离开关不具备带负荷分断短路电流的能力，因此在配电系统设计中通常会与断路器配合使用，仅在断路器分断后再操作隔离开关形成明显断开点，建模时还原了触头的分合行程位置，可用于配电系统的装配干涉校验、操作路径模拟，也可作为低压配电成套设备三维布线的参考模型，帮助设计人员提前预判接线空间、操作空间的匹配度，减少现场安装时的整改工作量。开关侧面的附加模块安装位也做了结构还原，可扩展辅助触点、分励脱扣等附加功能模块，满足不同配电场景的信号采集、远程分断需求，附加模块与主体的拼接接口采用标准卡扣结构，安装时无需额外打孔固定，可直接卡装在主体侧面，装配效率更高。

　　在实际工程应用中，这类大电流隔离开关的安装平整度要求较高，若安装面倾斜度过大，可能导致内部传动机构卡涩，分合闸操作力矩变大，长期运行还可能出现触头接触压力不均的问题，建模时对安装支脚的基准面做了统一平面约束，可直接用于生成安装指导文件，指导现场施工人员保证安装精度。同时接线端子的搭接面做了平整化处理，模型中可直接提取搭接面的尺寸参数，用于配套铜排的下料加工，减少铜排设计时的尺寸测绘工作量。
