工业用三销轴式明装合页铰链结构

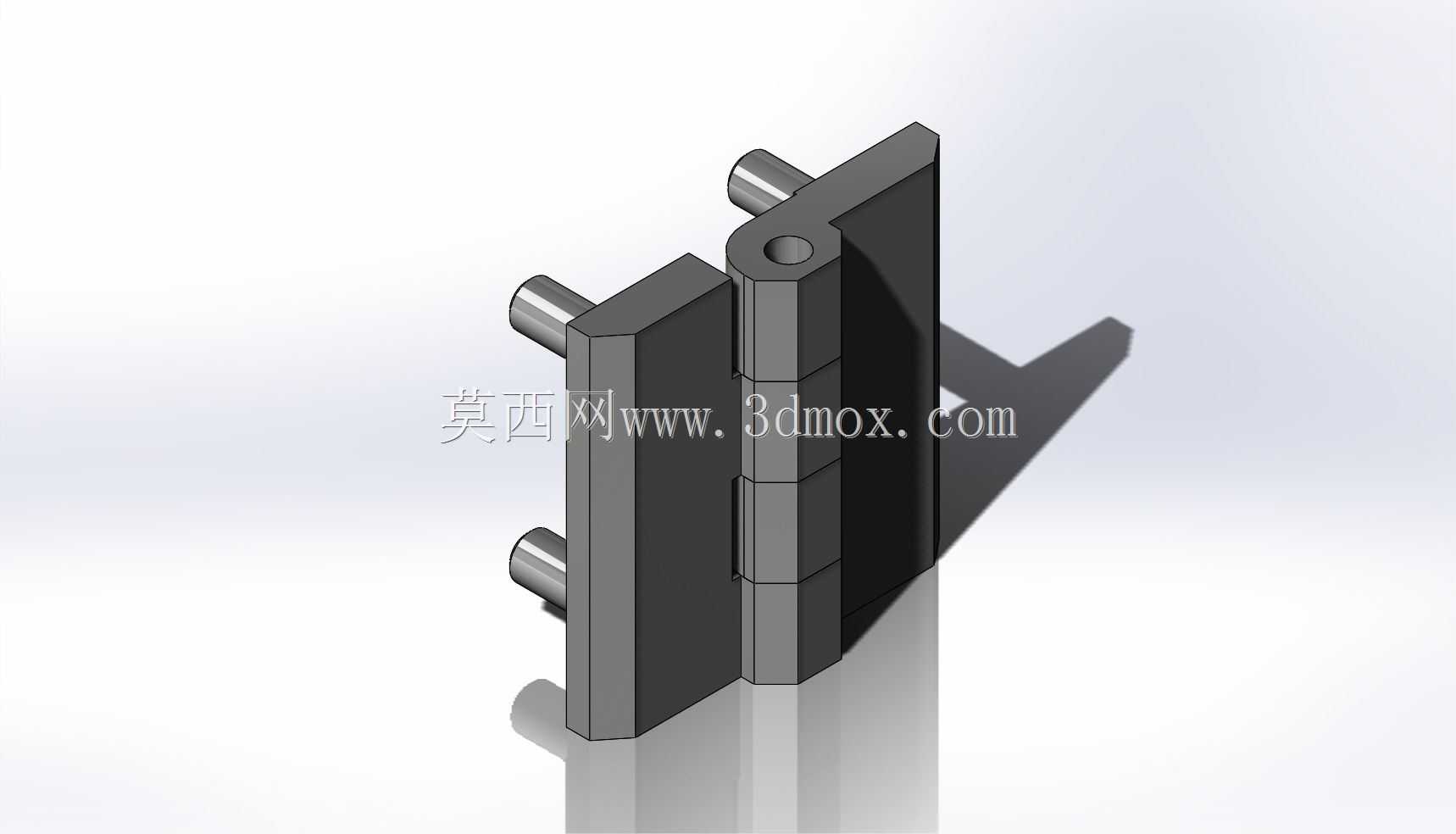

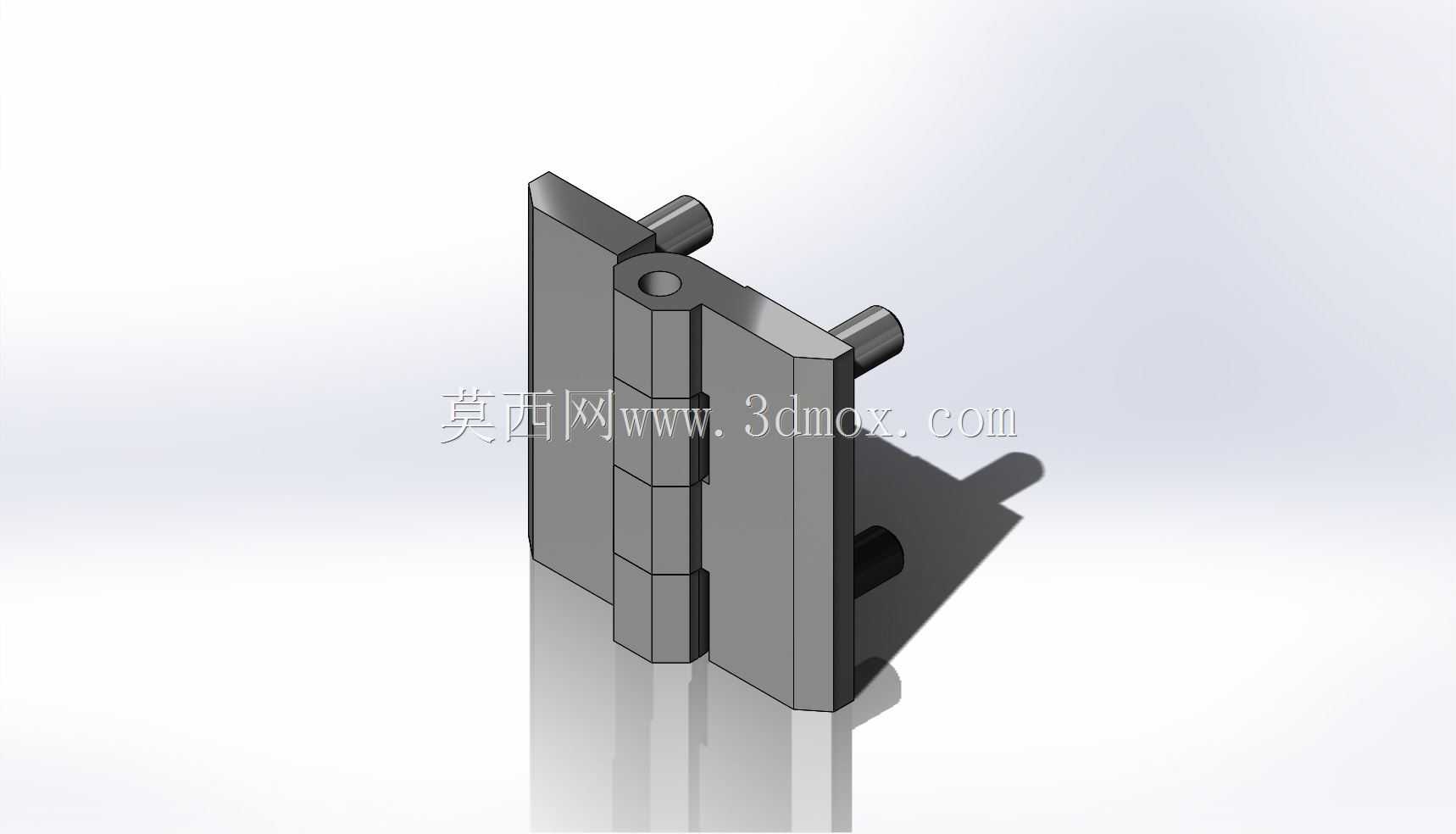

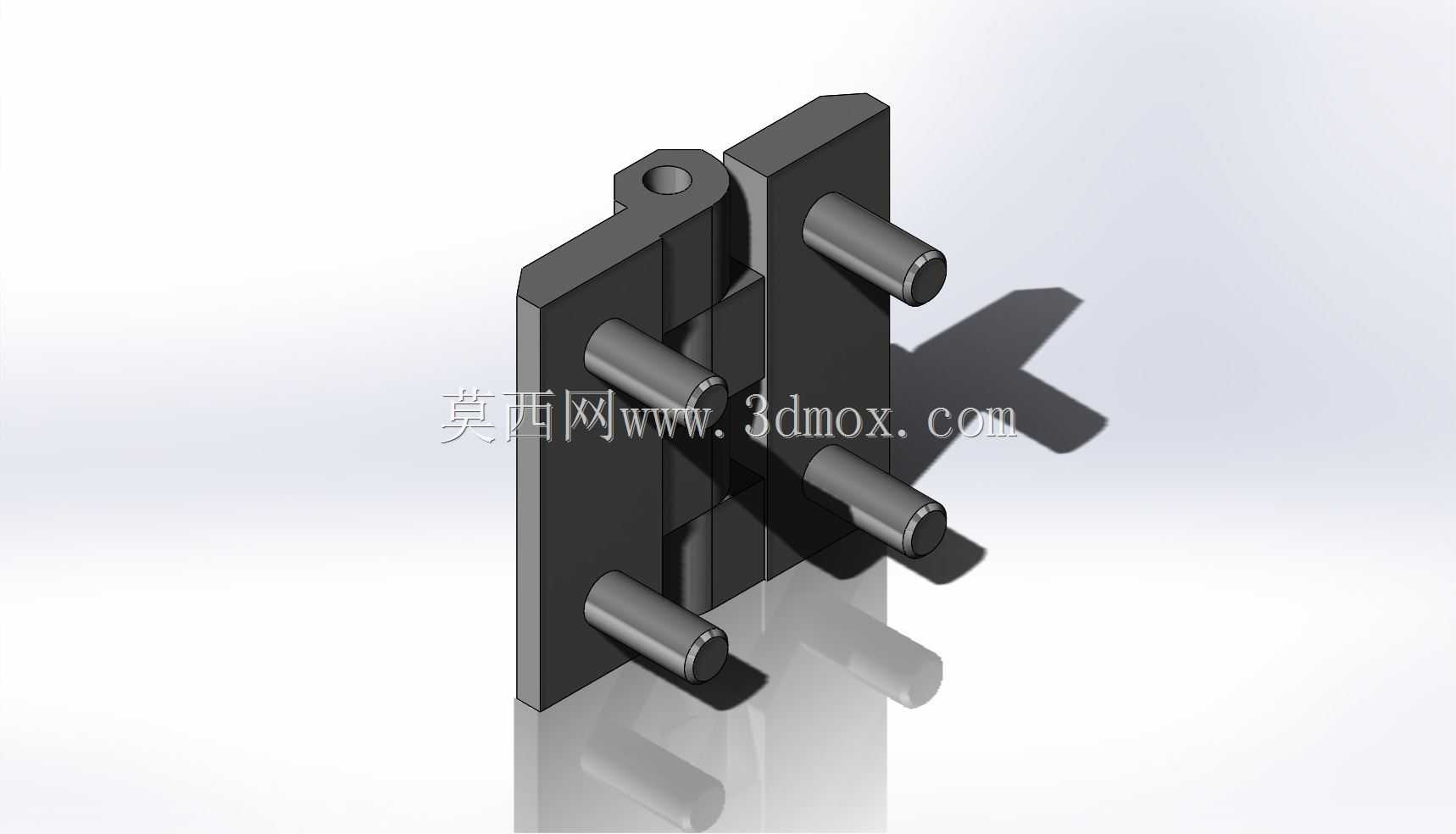

　　这类三销轴式明装铰链，在工业柜体、设备防护门、小型舱门结构里应用十分普遍，区别于家装用的薄型合页，它的三个定位销轴直接插入安装基材的预制孔内，不需要额外在合页页片上打沉头孔拧螺丝，安装时只要对准孔位压入即可，装配效率比普通螺丝固定合页高不少，尤其适合批量生产的标准机柜、设备外罩这类需要快速组装的场景。从结构设计来看，它采用的是三段式铰接芯轴结构，页片与芯轴的配合间隙控制在合理范围，既保证转动时无卡滞，也不会因为间隙过大出现门体晃动的问题，转动过程中阻尼均匀，长期开合也不会出现松旷异响。左侧页片的三个圆柱销轴，直径统一，伸出长度匹配常见的1.5-2mm厚冷轧钢板柜体的安装孔深度，压入后靠过盈配合实现固定，不需要额外的紧固件，

　　避免了螺丝松动导致的合页移位问题；右侧页片为平板结构，对应安装在活动门侧，和芯轴部分的铰接段做了加厚处理，承受门体重量的受力位置做了圆角过渡，避免应力集中导致的页片断裂。设计时首先要考虑的是安装边界，两个页片在完全闭合状态下的总厚度要匹配门体与门框的配合间隙，不能出现闭合后门缝过大或者页片突出干涉的问题，销轴的中心距要和柜体上的预制孔位完全对应，公差控制在±0.1mm以内，否则安装时会出现销轴无法对准孔位的问题。铰接部分的芯轴和页片的卷边配合，采用的是基孔制间隙配合，转动角度可以达到180度以上，满足大部分设备门完全开启的需求，不会因为开启角度不够影响设备内部的操作维护。在实际选型时，要根据门体的重量选择对应厚度的页片，

　　这款铰链的页片厚度足够支撑10kg以内的钢制门体，三个销轴的排布呈竖直等距分布，受力均匀，不会因为单点受力过大导致销轴变形。和普通两折合页相比，它的三段式卷边结构让铰接位置的接触面积更大，承重能力更强，频繁开合的使用寿命更长，适合工厂车间内设备门每天多次开合的使用场景。另外它的明装结构不需要在门板和门框上开暗槽，加工时只需要在对应位置钻三个和销轴匹配的圆孔即可，对板材加工精度的要求更低，普通的钣金加工厂就能完成配套加工，不需要特殊的开槽设备，大幅降低了配套加工的成本。在做三维建模的时候，要特别注意销轴的同轴度，三个销轴的轴线必须在同一条竖直线上，否则安装时会出现别劲的问题，铰接部分的转动间隙要留够，考虑到实际加工时的钣金公差，

　　间隙不能太小，否则喷涂之后漆层厚度会导致转动卡滞。页片的边缘都做了倒角处理，没有尖锐的毛刺，安装和使用过程中不会划伤操作人员，符合工业设备的安全设计要求。这类铰链除了用在工业柜体外，也可以用在小型设备的检修门、配电箱门、自动化设备的防护栏门上，适用场景十分广泛，结构简单可靠，没有易损件，只要安装到位，基本不需要后期维护。
