燃气在线发电机总装生产输送线设计

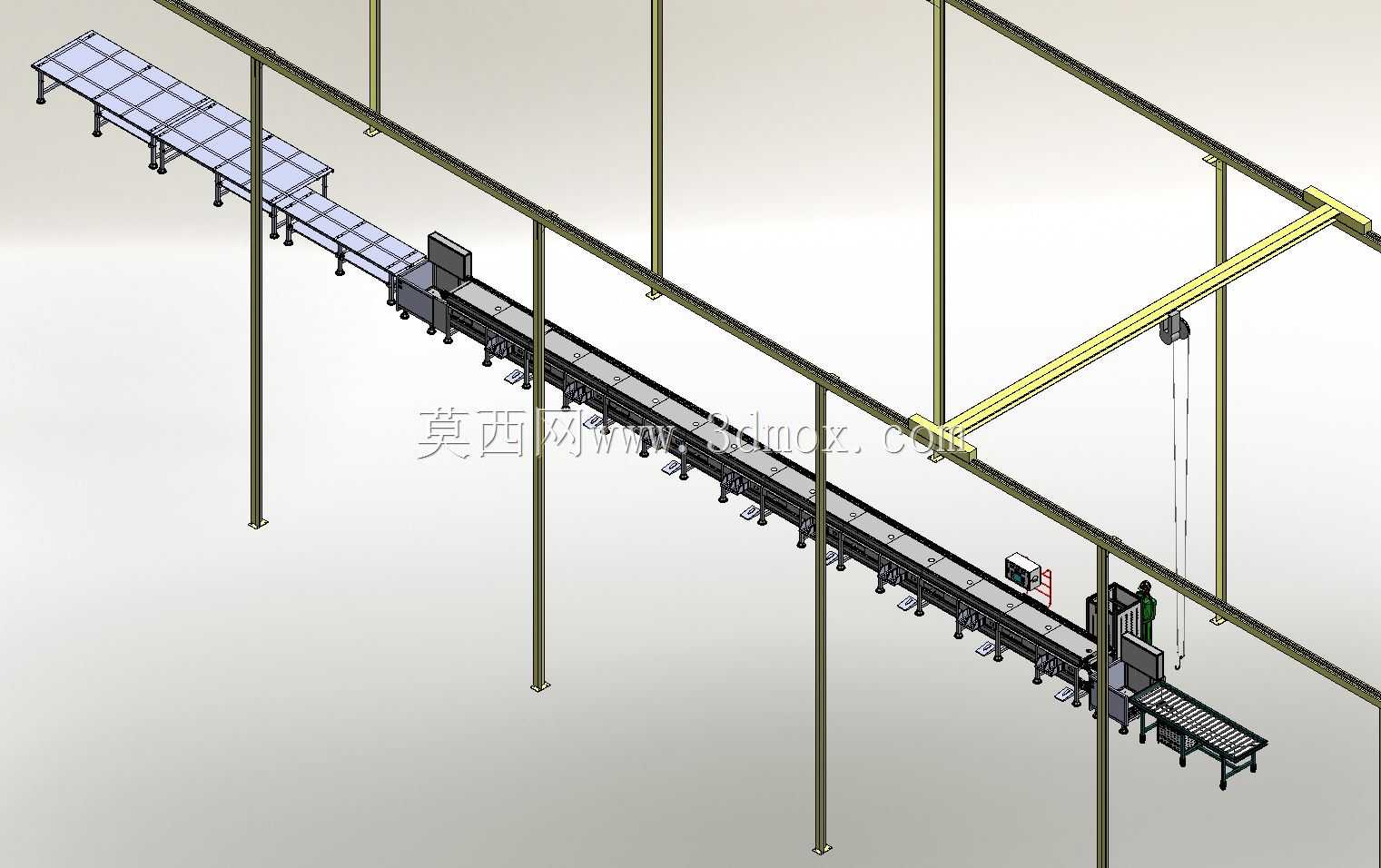

　　这套燃气在线发电机装配输送线，主要面向中小型燃气发电机组的整机组装工序场景，适配分布式能源装备制造车间的批量化生产需求，区别于传统离散式台位组装模式，采用线性连续输送搭配固定工位作业的布局逻辑，能够覆盖从机架上线、部件预装、整机合装、性能预检到成品下线的全流程组装工序。产线整体采用长条形直线布局，主体输送段采用带式输送结构，线体两侧预留固定作业工位空间，每个工位对应明确的装配工序节点，从机架就位开始，依次完成定子组件安装、转子装配、燃气动力模块对接、冷却系统管路连接、电气布线、外围护板安装、空载试机前检查等工序，末端配套独立的辊筒过渡段，用于完成成品的下线转运，衔接后续的包装或入库环节。产线上方配套轻型悬挂起重装置，

　　沿输送线纵向布置轨道，配套电动葫芦起吊机构，主要用于各工位上重型部件的吊装移位，比如发电机定子、动力缸体这类重量较大的零部件，不需要额外配置移动起重设备，就能覆盖所有工位的吊装作业范围，减少工序间的物料转运等待时间。设计阶段充分考虑了人工作业的操作边界，线体作业高度匹配站立作业的人体工程学尺寸，作业面距离地面高度控制在适合操作人员取放零件、开展装配操作的区间，每个工位旁预留了工具挂放、小件物料暂存的空间，避免作业过程中物料堆积在输送面上影响输送效率。产线的工位排布按照装配工序的先后顺序依次设置，单条线共设置8个固定作业工位，每个工位的作业时长经过节拍平衡设计，确保线体连续运行时各工位的作业负荷均匀，不会出现某一工位拥堵等待的情况，

　　满员配置下可实现每日150台燃气发电机的组装产能，适配中小功率燃气发电机的批量化生产节奏。线体的支撑结构采用工业型材搭配落地支腿设计，支腿底部配置可调高度的脚杯，能够适配车间地面的不平整情况，安装时可以通过调整脚杯高度保证整条输送线的水平度，避免输送过程中出现工件偏移、卡滞的问题。输送段的驱动装置布置在线体末端，采用变频调速设计，可以根据不同生产批次的产能需求、操作人员的熟练程度调整输送速度，既可以实现连续匀速输送，也可以切换为工位节拍式停线运行，适配不同的生产组织模式。线体末端的辊筒过渡段采用无动力辊筒结构，不需要额外配置驱动装置，成品机组装配完成后，依靠人力推动就能完成下线转运，既降低了设备制造成本，也能灵活衔接不同的下线转运设备，比如叉车、液压托盘车等。上方的悬挂起重轨道采用独立的立柱支撑结构，不需要依托车间厂房的梁柱进行固定，对车间的建筑结构没有特殊要求，安装时不需要对原有厂房结构进行改造，降低了产线落地的施工难度和改造成本，轨道的覆盖范围从线体首端的物料上线区一直延伸到末端的成品下线区，全程覆盖所有作业工位，能够满足各工位重型部件的吊装需求，作业人员可以通过手持控制按钮控制葫芦的升降和横向移动，操作便捷，吊装作业的范围不会超出线体的作业安全区间，避免吊装过程中与其他工位的作业人员、设备发生干涉。在安全设计层面，线体的传动部件全部配置安全防护罩，避免作业过程中衣物、工具卷入传动结构造成安全事故，

　　悬挂起重装置配置上下限位和过载保护，当起吊重量超过额定载荷或者起吊高度达到上下极限位置时会自动停止运行，避免起重失效引发的安全问题。每个工位旁设置了急停控制按钮，出现异常情况时作业人员可以第一时间停止整条线体的运行，排查故障后再恢复生产。产线的整体布局充分考虑了车间的物流通道需求，线体一侧预留了足够宽度的物料配送通道，能够满足物料周转车的通行需求，各个工位所需的零部件可以通过周转车直接配送到工位旁，不需要跨线转运，减少了物料搬运的距离，提升了整体的作业效率。针对燃气发电机装配过程中涉及的管路连接、电气接线等工序，线体侧面预留了压缩空气接口、电源接口的安装位置，作业时不需要从远处拉扯管线，进一步优化了工位的作业环境。这套产线的设计没有采用复杂的专用定制结构，大部分零部件都采用通用工业标准件，后续维护更换配件的成本较低，同时可以根据后续产品型号的变化、产能的调整，灵活增减工位数量、调整线体长度，具备较好的柔性扩展能力，能够适配一定尺寸范围内不同型号燃气发电机的装配需求，不需要对整条线体进行大规模改造。
