集成式小型柴油发电动力机组结构设计

　　在户外工程作业、偏远区域临时供电、商业场所应急备电等场景中，集成式小型柴油发电设备是保障电力持续供应的核心装备，这类设备不需要依赖固定电网铺设，可独立完成燃油化学能到交流电能的转换，适配无电网覆盖的野外勘探、小型工地施工、商铺临时停电补能、小型活动现场供电等多元场景，相比汽油发电设备，柴油机型的燃油经济性更好、持续运行时长更长，低转速下的扭矩输出更稳定，适合长时间带载运行的工况。

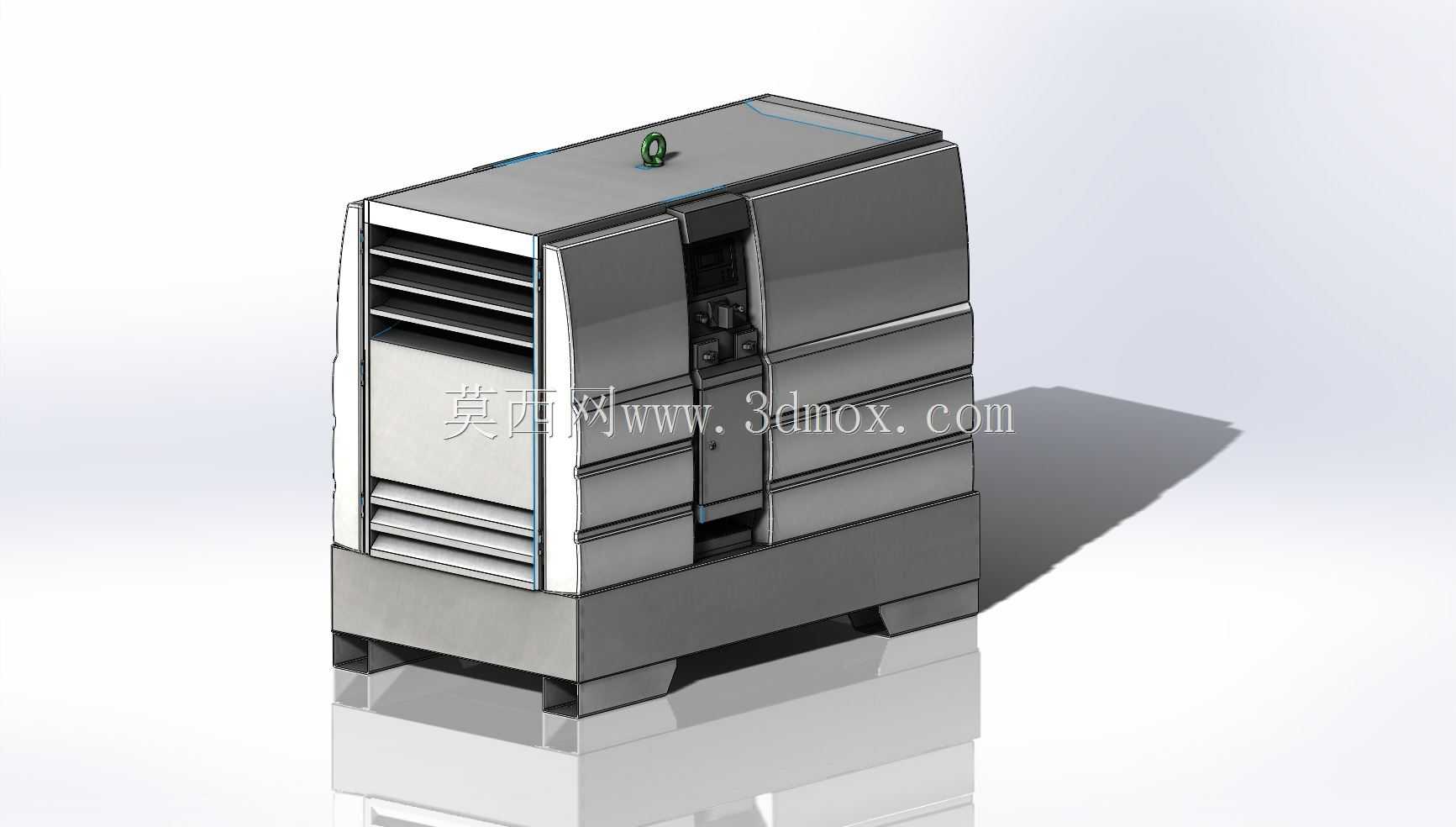

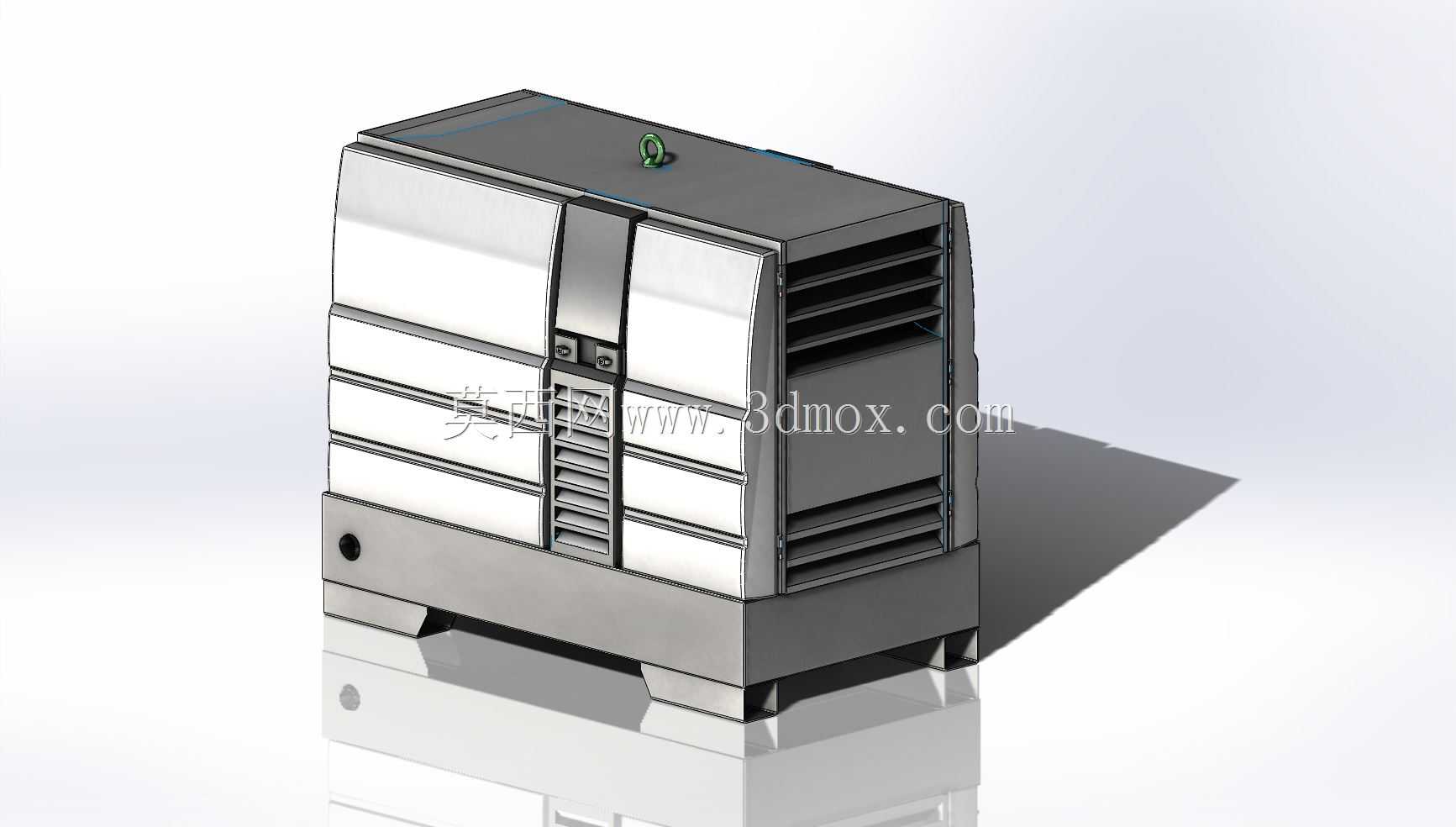

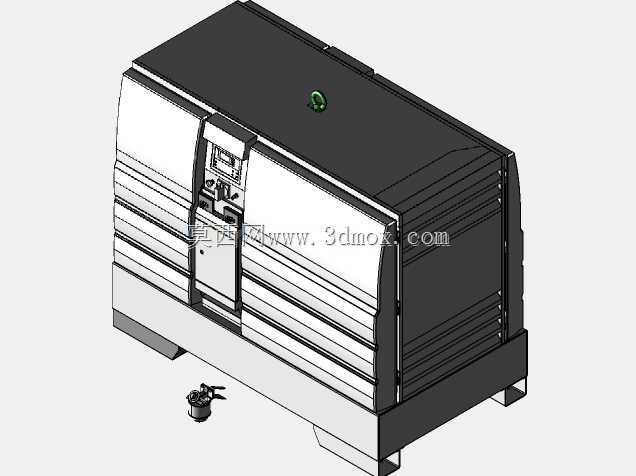

　　这款机组的整体结构采用全封闭柜式集成设计，外部壳体做了分块式钣金拼接，柜体侧面预留了通风格栅结构，进风格栅布置在柜体侧部上下区域，可在设备运行时引导外部冷空气流经发动机缸体、发电机绕组等发热部件，带走设备运行产生的热量，避免核心部件因持续高温出现性能衰减。柜体顶部设置了一体式吊环结构，可直接通过吊装设备完成整机组的转运，不需要额外加装吊具，适配工地现场快速转场的需求，柜体底部设置了凸起的支撑脚结构，可将整机抬离安装地面，避免地面积水浸泡柜体底部钣金，同时支撑脚预留了安装固定孔位，可通过膨胀螺栓将机组固定在硬化安装平台上，降低设备运行时的振动位移。

　　核心动力部分采用道依茨系列柴油发动机作为动力源，这类发动机的结构紧凑，燃油喷射系统的控制精度较高，在不同负载下的转速波动更小，可适配从空载到满负载的快速切换需求，不会出现负载突增时的转速大幅跌落问题。与之匹配的Mecc交流发电机采用同轴直连结构，省去了中间传动的皮带或齿轮结构，减少了传动环节的功率损耗，同时降低了传动部件的维护需求，发电机的绕组做了绝缘浸漆处理，可适应高湿度、多粉尘的户外运行环境，避免绕组受潮出现绝缘失效问题。机组的控制模块布置在柜体侧部的复合门内部，复合门采用带密封胶条的铰接结构，日常运行时可关闭柜门隔绝外部粉尘、雨水侵入控制模块，需要进行参数调整、故障排查时可直接开启柜门操作，不需要拆解整个柜体外壳，日常运维的便捷性更高。

　　从安装边界来看，这款机组的整体外形为规整立方体结构，外部没有突出的零散部件，安装时只需要预留柜体周边不小于三十厘米的通风检修空间即可，不需要额外搭建独立的设备机房，可直接放置在室外硬化地面使用，柜体外壳的钣金做了防锈喷涂处理，可耐受户外日晒雨淋的环境，短时间的雨水冲刷不会造成壳体锈蚀或内部部件进水。机组的燃油箱集成在柜体下部结构中，不需要额外配置外置燃油箱，减少了外接管路的泄漏风险，同时油箱的加油口布置在柜体侧部的易操作位置，日常补加燃油时不需要攀爬或拆解柜体上部结构。

　　在结构设计的细节处理上，柜体内部的发动机与发电机安装底座都设置了橡胶减震垫，可吸收设备运行时产生的高频振动，避免振动传递到外部壳体产生共振噪音，同时降低振动对内部接线、管路连接部位的疲劳损伤，延长部件的连接可靠性。柜体的排风侧设置了导流结构，可将换热后的热空气直接导向柜体外侧排出，不会在柜体内部形成热风涡流影响散热效率，同时排风区域设置了防护网结构，避免外部杂物被吸入机组内部，也可防止运维人员误触内部高温旋转部件。

　　这类集成式机组相比开放式的柴油发电设备，整体的防护等级更高，运行时的噪音更低，不需要额外做隔音防护措施即可在靠近人员活动的区域使用，适配社区应急供电、小型商业体备电等对噪音有一定要求的场景，同时整机组的集成度高，出厂前已经完成了所有部件的接线与调试，现场安装时只需要连接燃油管路与输出电缆即可投入使用，不需要现场进行复杂的组装调试，可大幅缩短现场部署的时间，满足应急场景下快速投用的需求。
