工业级可拆卸合页式铰链结构设计

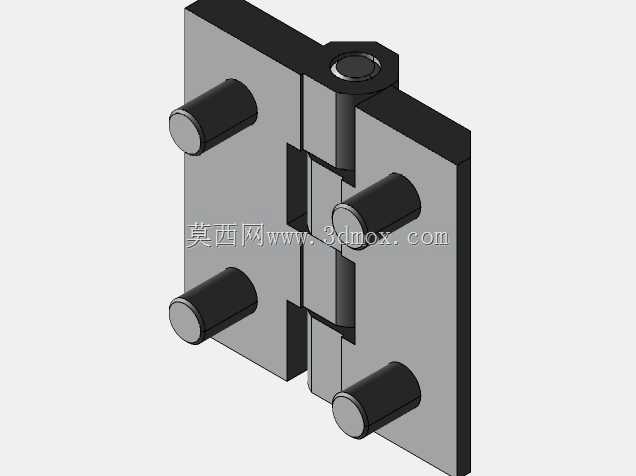

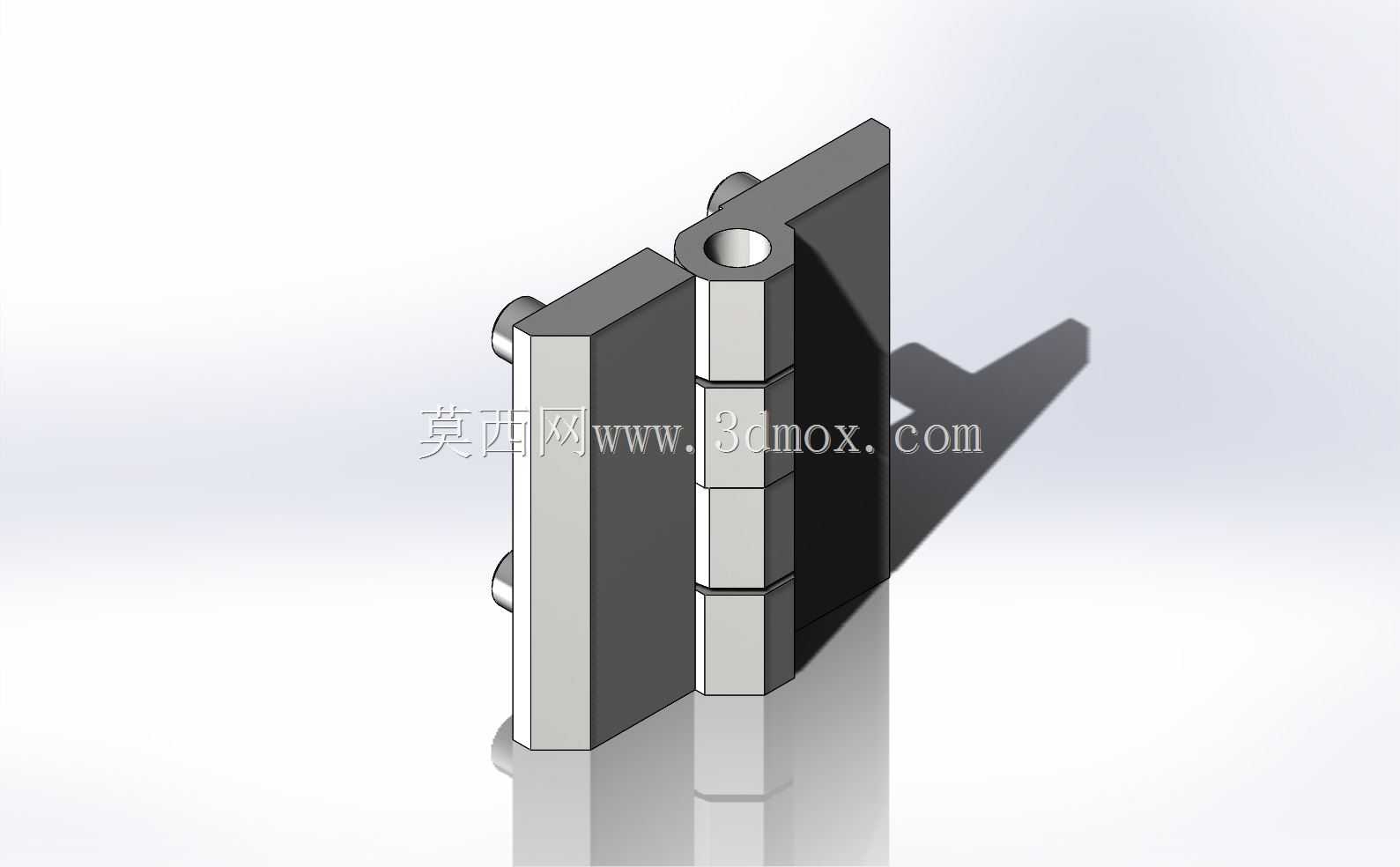

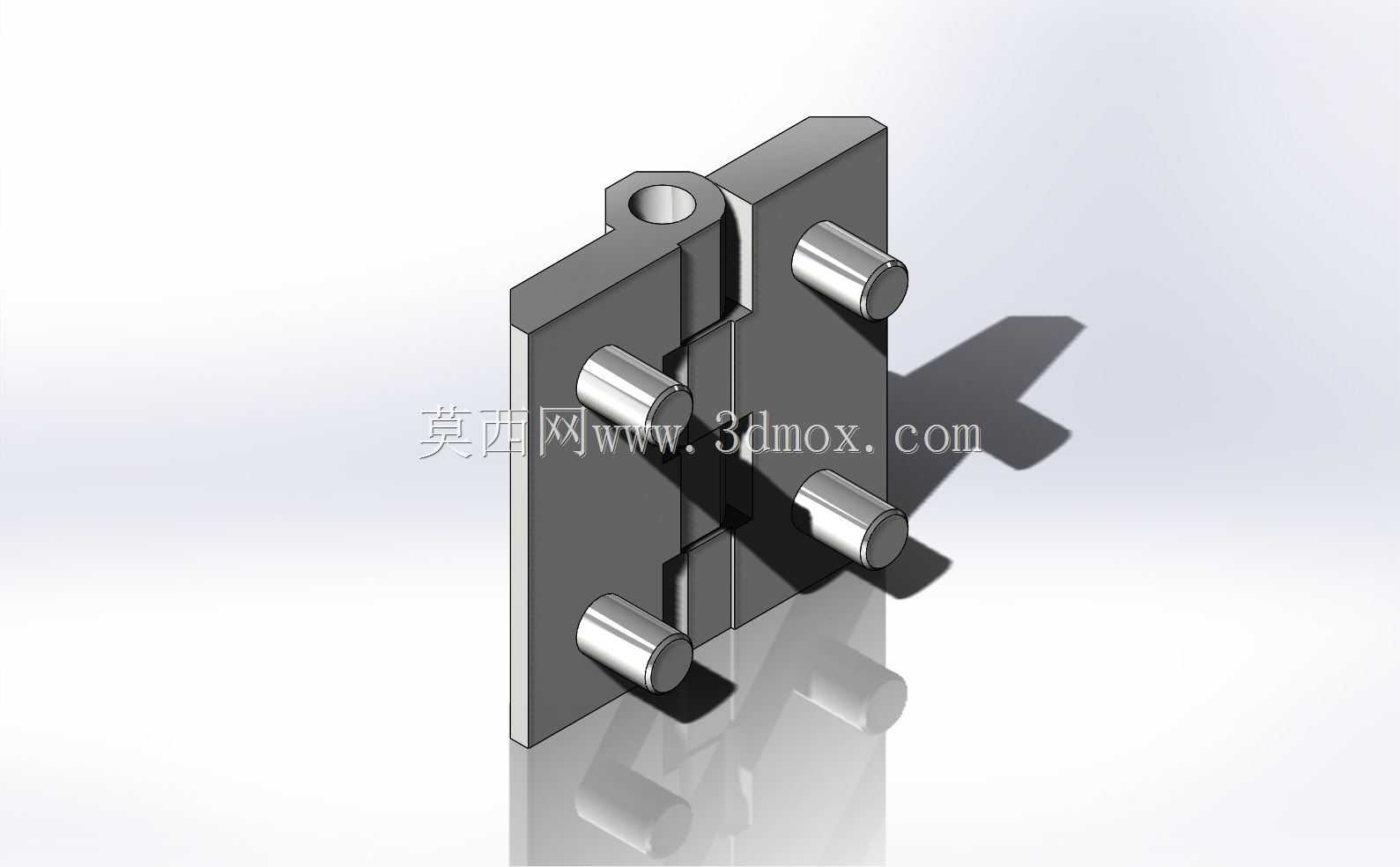

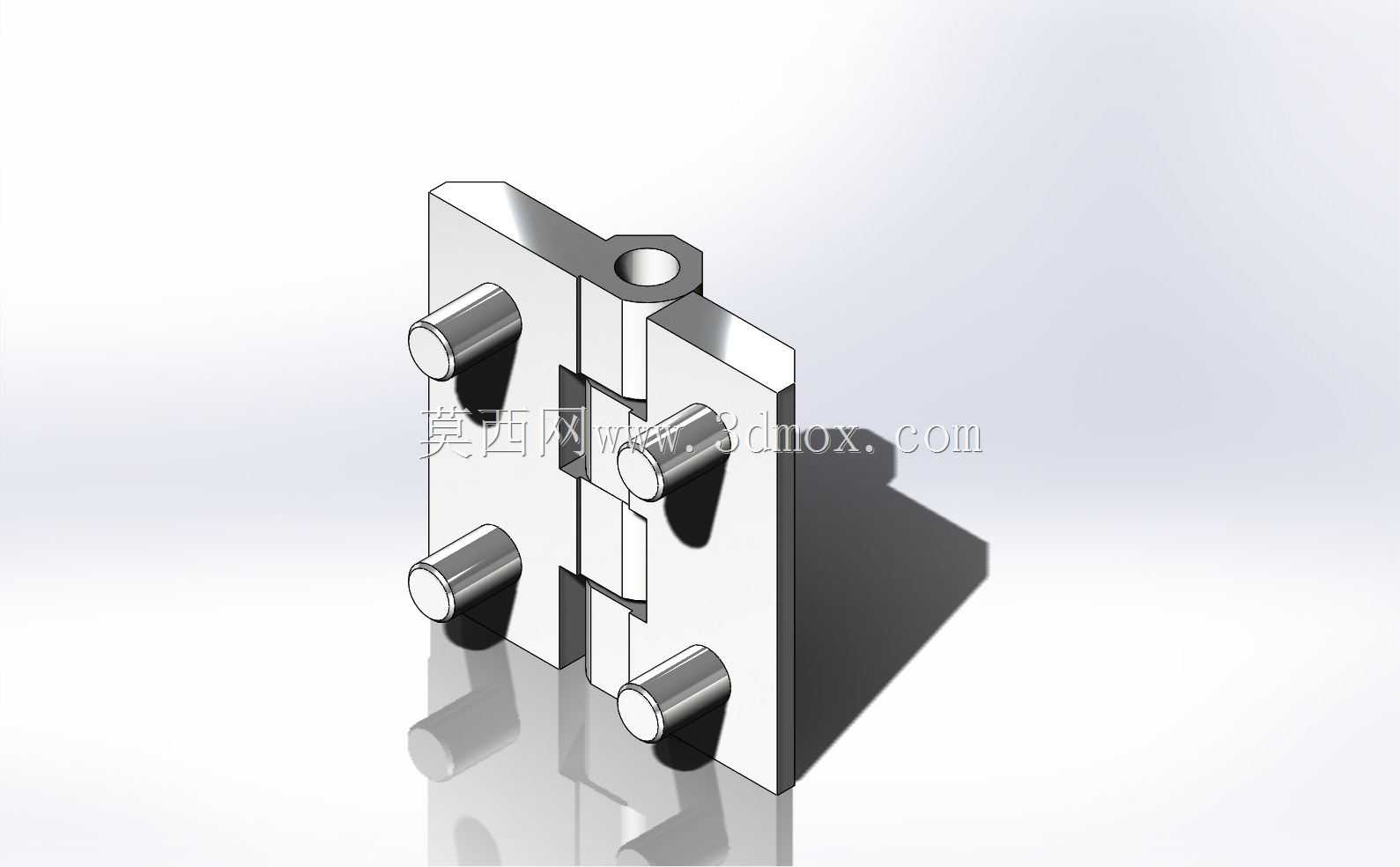

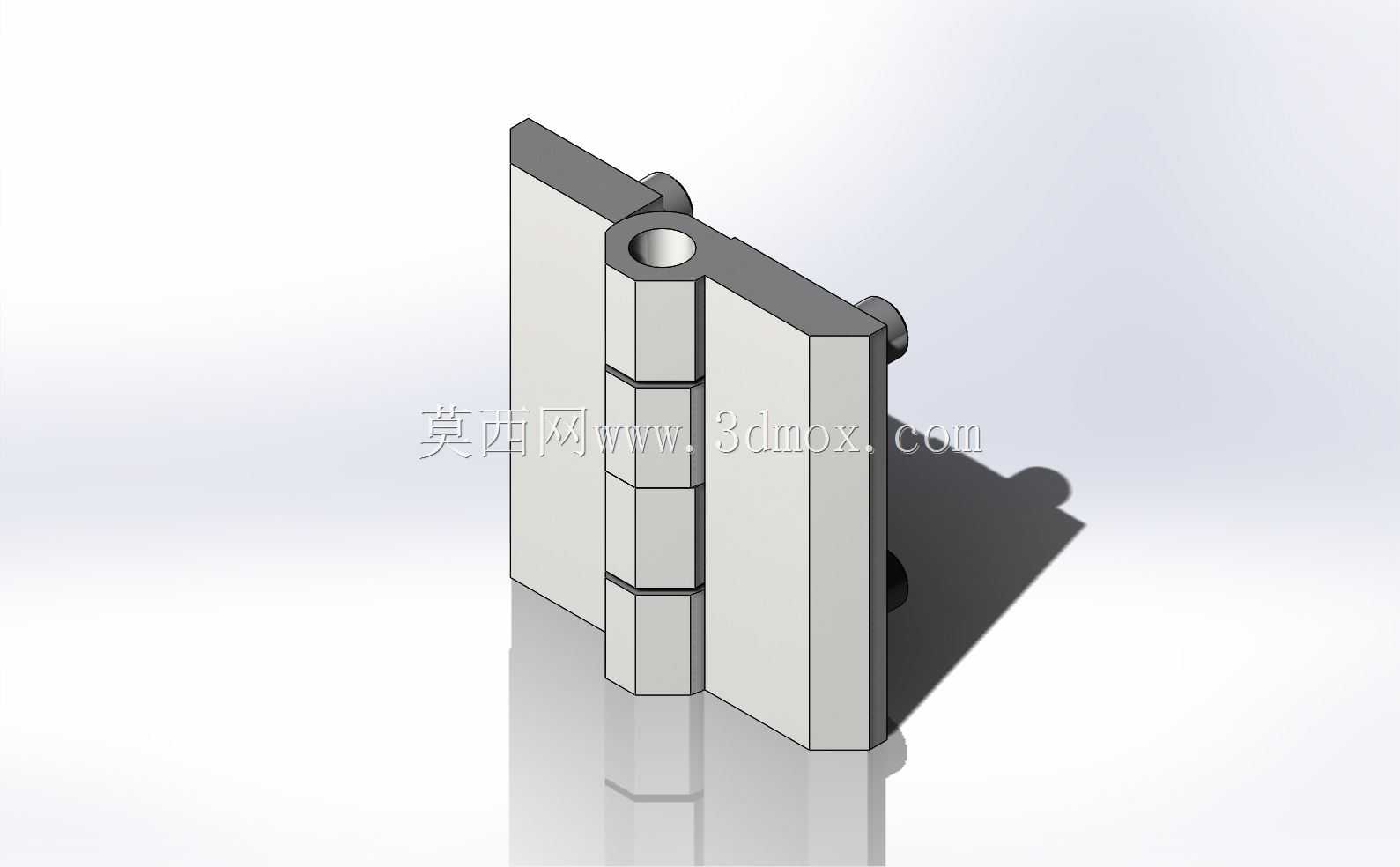

　　在各类柜体、设备舱门、小型防护门的结构设计中，铰接部件是决定开合顺畅度与长期使用可靠性的核心基础件，本次呈现的铰链结构针对常规工业场景的安装需求做了针对性优化，没有冗余的装饰性结构，所有几何特征都服务于实际安装与使用功能。从结构逻辑来看，该铰链采用对称式双页片配多段式铰接芯轴的设计，两个页片分别对应待连接的两个构件，其中一侧页片预留了沉头安装孔位，安装时螺丝可完全沉入页片平面，不会突出表面干涉门体开合，另一侧页片同样设置了对应安装位，保证两侧连接受力均匀，不会出现单侧应力集中导致的页片变形问题。多段式的铰接轴套设计将转动接触面拆分为多段支撑，相比整段式轴套，这种结构能在同等材料用量下获得更好的抗侧向形变能力，

　　即便门体存在小幅安装偏差，多段支撑结构也能分散偏载力矩，避免轴芯卡滞。从安装边界来看，该铰链的页片厚度、轴芯直径都经过适配常规薄板安装场景的调校，页片与安装面贴合的一侧做了平面度公差控制，安装后不会出现页片翘曲导致的门体缝隙不均问题，轴芯的转动间隙控制在合理范围，既不会因为间隙过小出现温度变化后的胀紧锁死，也不会因为间隙过大导致门体晃动异响。在实际应用场景中，这类铰链可适配电气柜舱门、小型设备防护门、工业铝型材框架检修门、普通钢制柜体箱门等多种场景，相比民用家装类合页，该结构的页片边缘做了直角规整处理，没有圆弧过渡的装饰边，更适配工业设备的方正外观风格，同时页片的受力截面做了等强度优化，

　　在保证开合承重能力的前提下尽可能缩减了不必要的材料厚度，降低整体自重。设计过程中优先考虑了可拆卸维护需求，轴芯端部没有做永久性铆死处理，日常维护时可快速抽出轴芯完成门体的整体拆卸，不需要拧下全部页片安装螺丝，大幅提升设备后期检修的效率。转动配合面的公差配合选用了间隙配合的公差带，适配常规五金加工的精度要求，不需要过高的加工精度就能获得顺畅的转动手感，同时页片的安装孔位做了通用化孔距设计，可直接替换市面上同规格的常规工业铰链，不需要对原有安装面做二次打孔修改，降低选型替换的适配成本。从受力特性来看，该铰链的承重载荷通过多段轴套均匀传递到两个页片上，每个轴套段承担的载荷远低于材料的屈服强度，长期反复开合使用也不会出现轴套磨损塌陷的问题，

　　页片与安装面的接触面积足够大，安装螺丝的受力被分散到更大的接触面上，不会因为长期承重导致安装位置的板材出现压痕凹陷。在结构细节上，轴芯的两端做了小幅的突出限位，避免轴芯在开合过程中从轴套中滑出，同时端部没有尖锐棱角，安装过程中不会划伤操作人员，页片的所有外露棱边都做了微小的倒角去毛刺处理，符合工业五金件的安全设计要求。
