发电机操作手柄安装结构三维设计

　　在小型移动式发电机组、便携应急供电设备的结构设计中，手动操作手柄是直接关联设备启停、工况调节可靠性的关键外露构件，这套手柄结构的设计需要同时兼顾操作施力的人机合理性、安装固定的结构稳定性，以及长期户外使用的耐候性要求。从实际应用场景来看，这类手柄多配套在功率5kW以下的便携汽油、柴油发电机组上，也可适配小型风力发电设备的手动锁止、调节机构，操作人员通过扳动、按压手柄完成设备的风门调节、油路开关、机组锁止等操作，使用场景覆盖户外施工应急供电、家庭备电、野外作业供电等多个领域，操作时的施力角度、握持手感直接影响一线操作人员的使用体验，若结构设计存在缺陷，很容易出现操作卡滞、受力断裂、安装松脱等问题，直接影响设备的正常使用。

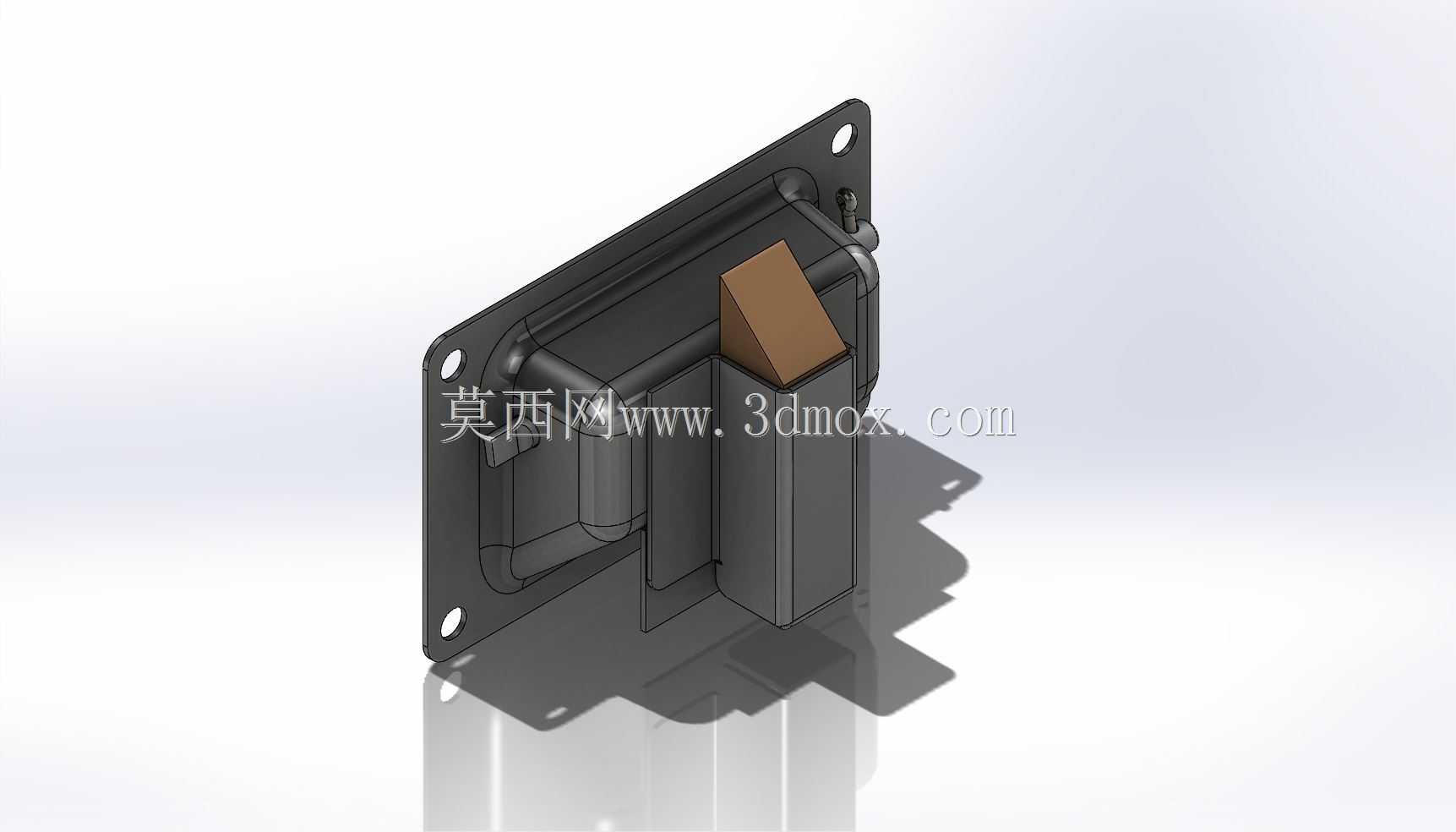

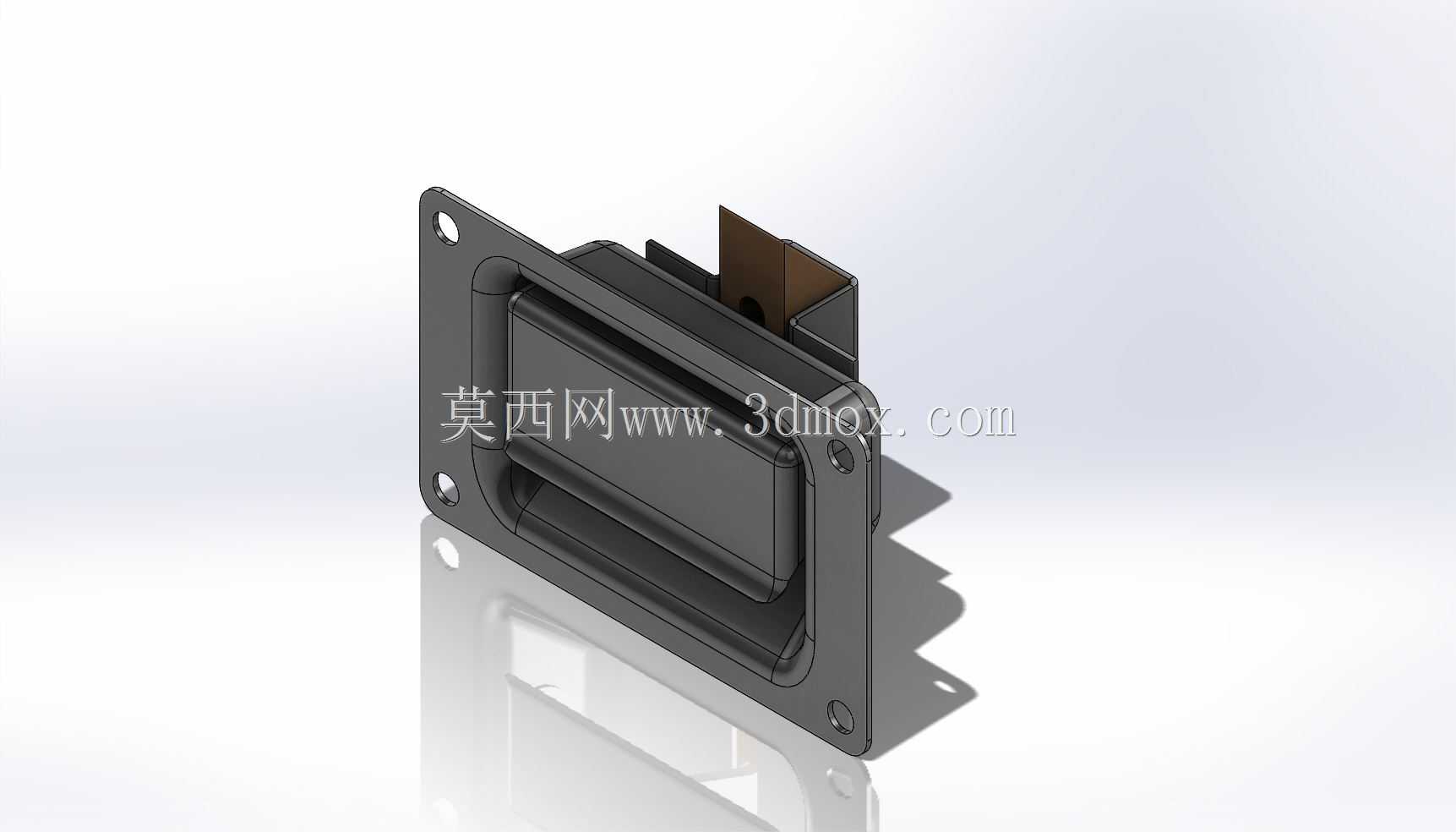

　　这套手柄结构采用基座集成式设计思路，没有采用传统手柄与安装座分体拼接的结构，而是将安装法兰、握持受力段、联动拨块整合为一个装配单元，安装法兰上预留了四个对称布置的安装通孔，孔位间距匹配发电机组外壳的通用安装孔距标准，安装时可直接通过螺栓将整个手柄单元固定在机组侧部的钣金壳体上，不需要额外设计转接支架，能够有效减少装配环节的零件数量，降低现场装配的工作量。从安装边界来看，整个结构突出安装面的垂直距离控制在合理范围内，既保证了握持操作时有足够的手指避让空间，不会出现操作时手指磕碰机组壳体的问题，也不会因为突出尺寸过大导致设备搬运过程中手柄被磕碰变形，法兰盘的边缘做了圆弧过渡处理，安装后与机组钣金面贴合紧密，不会出现局部应力集中导致的钣金压痕问题。

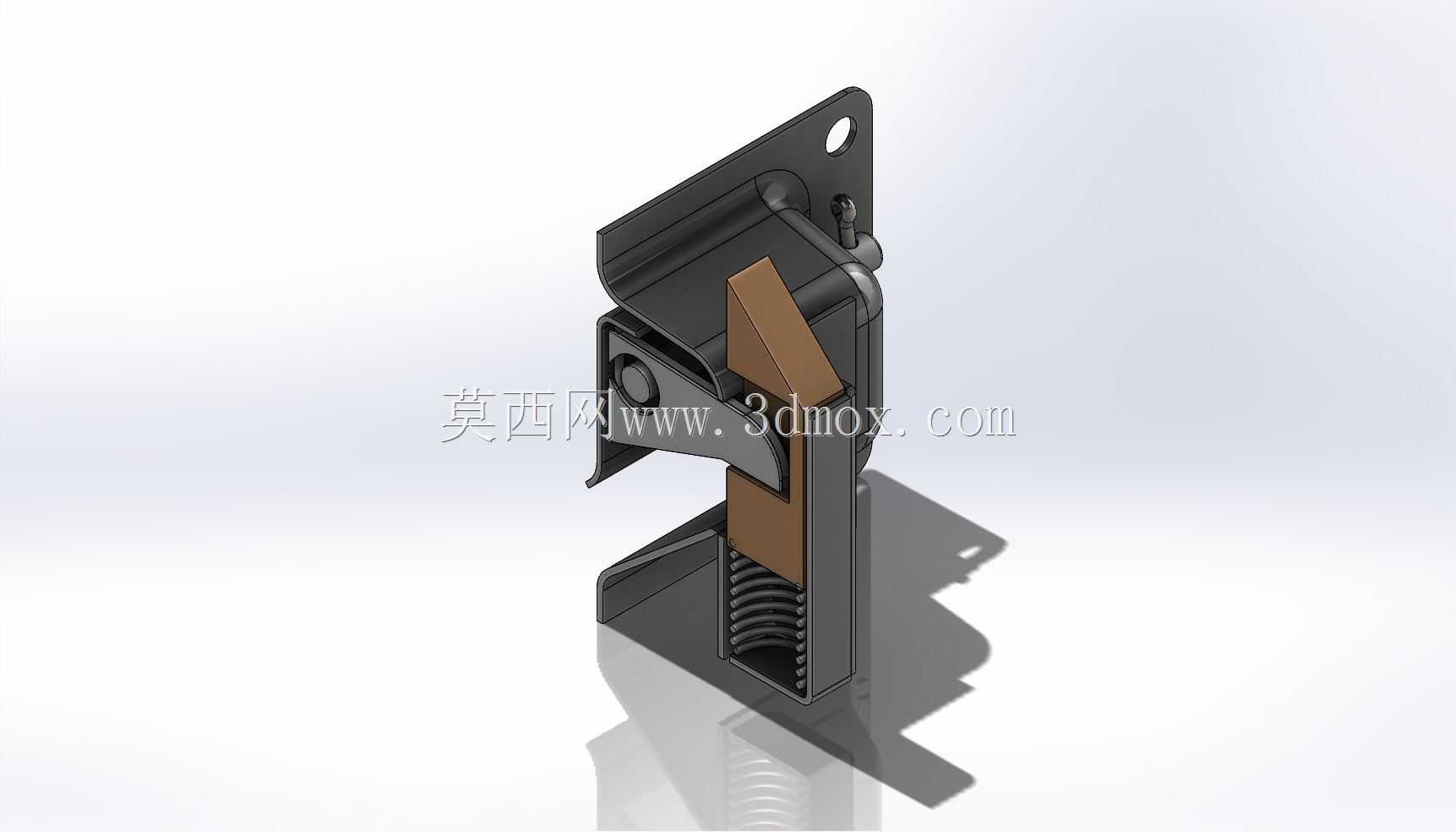

　　功能特性层面，手柄的握持段做了贴合手指施力方向的倾角设计，操作人员自然握持时手腕可以保持顺直状态，长时间反复操作也不容易出现肌肉疲劳，联动拨块采用嵌装式结构固定在手柄的受力端，拨块的工作面做了耐磨强化处理，与机组内部的联动杆件配合时，能够稳定传递操作扭矩，不会因为长期反复磨损出现配合间隙过大、操作空程的问题。整个结构的受力路径经过了针对性优化，操作人员施加在握持段的力会通过加强筋结构均匀传递到安装法兰的固定点上，不会出现局部应力集中导致的手柄根部断裂问题，在手柄与安装基座的转动配合位置，设计了自润滑的配合间隙，不需要额外添加润滑脂就可以保证操作顺畅，同时能够阻挡户外使用时的灰尘、雨水进入配合间隙，避免长期使用后出现锈蚀卡滞的问题。

　　从设计落地的角度来看，这套结构的三维建模过程中，对各个配合面的公差做了合理匹配，安装孔的位置度公差控制在满足通用钣金装配的要求范围内，转动配合面的间隙既保证了转动灵活性，也不会出现过大的旷量，手柄外露部分的棱角全部做了倒钝处理，避免操作时划伤操作人员。在实际选型适配时，设计人员可以根据不同功率发电机组的操作力需求，适当调整握持段的长度以及联动拨块的力臂比例，不需要改动整体安装法兰的尺寸，就可以适配不同型号的机组外壳，具备较好的通用性。结构的材质选择上，安装基座可以采用压铸铝合金材质兼顾强度与轻量化要求，握持段可以根据使用场景选择工程塑料包覆或者金属直接成型的方案，满足不同成本档位、不同使用环境的需求，在低温、高海拔等特殊使用环境下，只需要更换对应耐候材质的零件就可以直接适配，不需要整体更改结构设计。
