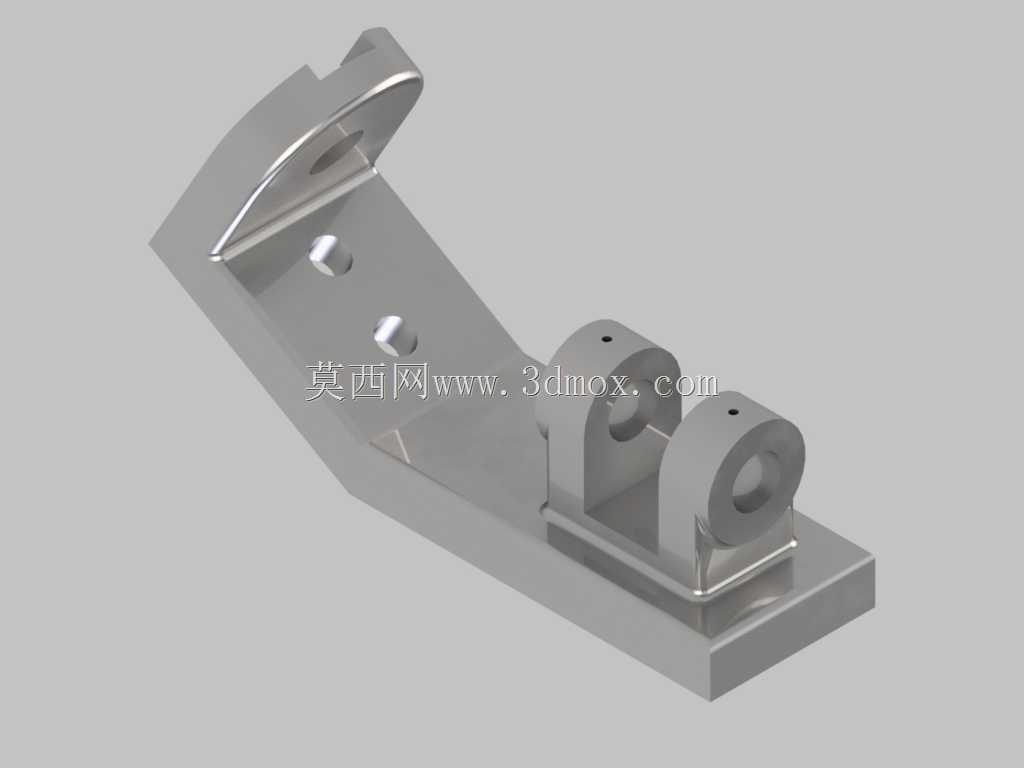

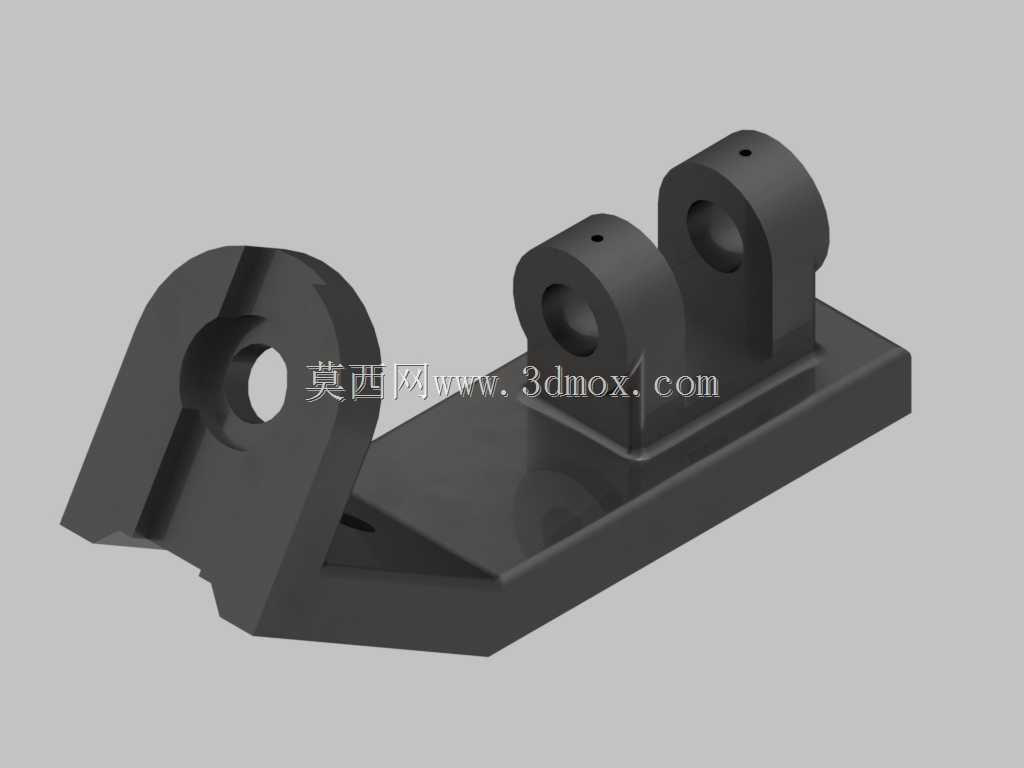

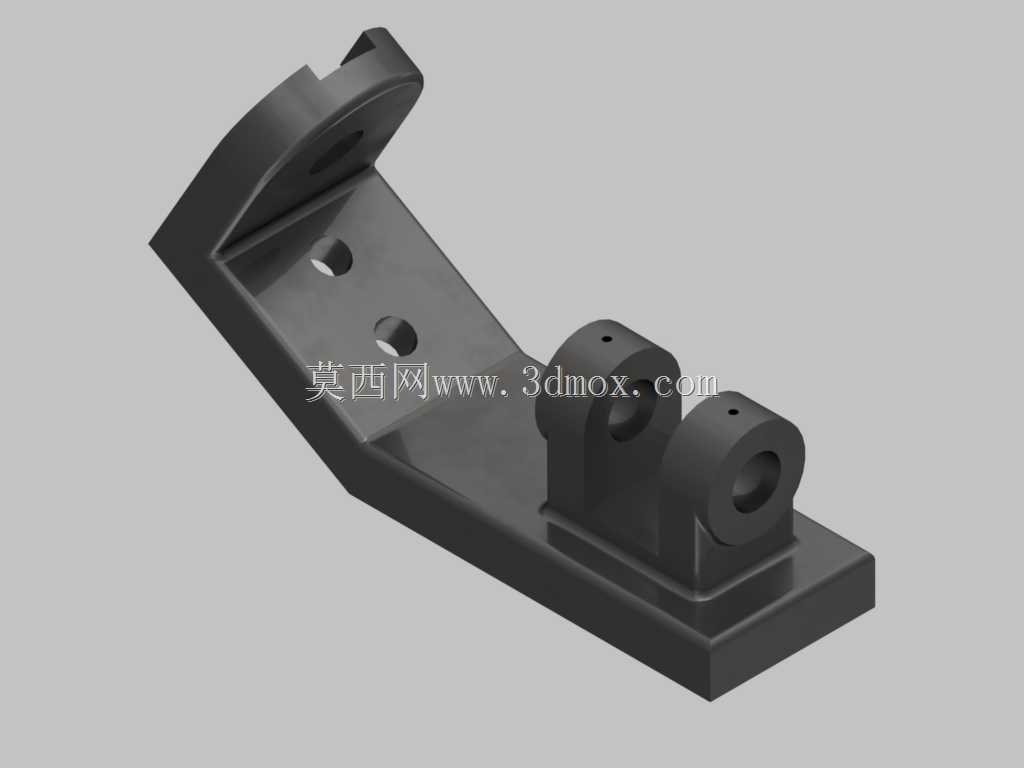

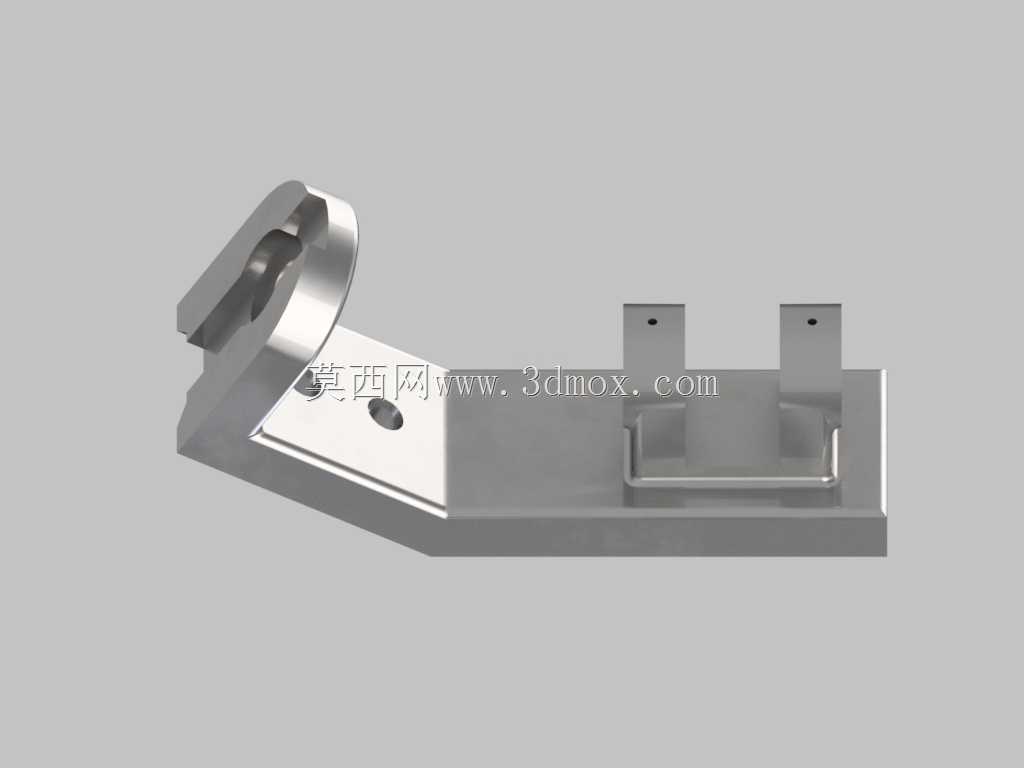

折弯式双铰耳安装固定金属支座结构

　　这类带双铰耳的折弯式金属支座，在轻工自动化输送线、小型工装夹具定位模块、非标设备的铰接联动单元中应用十分广泛，日常做设备改型或者新线搭构时，经常会遇到需要兼顾平面安装固定与铰接摆臂连接的场景，这类支座刚好能同时满足两个方向的装配需求，不需要额外拼接转接件，能减少装配累积误差。从结构功能来看，底部的平直安装板是整个零件的承载基础，板面上预留的两个沉头安装孔，适配内六角圆柱头螺钉装配，沉孔设计可以让螺钉头完全没入板件平面，不会突出表面干涉后续摆臂或者其他相邻零件的运动轨迹，安装板的厚度经过受力核算，能承受铰接端传递的径向载荷与小幅摆动带来的交变冲击力，避免长期使用后出现安装面翘曲变形。向上折弯的立板部分做了斜切加强处理，

　　折弯处采用了大圆角过渡，没有尖锐的应力集中棱边，立板顶端的单挂耳孔可以用于辅助挂接拉簧、定位销或者小型限位杆件，拓展支座的附加功能，不需要在周边额外焊接小挂耳，减少焊接变形带来的位置精度偏差。立板与底部安装板的折弯角度经过精准校核，刚好给前端双铰耳的铰接活动留出足够的避让空间，避免摆臂转动时与立板发生运动干涉。前端的双铰耳结构是整个支座的核心功能区，两个平行的铰耳同轴度要求较高，建模时需要保证两个耳片的内孔轴线重合度控制在合理公差范围内，否则装配铰接轴后会出现卡滞、转动不畅的问题，铰耳的厚度根据所配铰接轴的直径做了匹配设计，能承受摆臂传递的横向剪切力，铰耳底部与安装板之间设置了加强凸台，进一步提升铰耳根部的结构强度，

　　避免摆臂受侧向力时铰耳从根部断裂。从安装边界来看，底部安装板的长宽尺寸适配常规的铝型材台面安装孔距，不需要额外打孔攻丝就能直接固定在标准工业铝型材的槽位上，整体零件的高度控制在紧凑范围内，不会过多占用设备的竖向安装空间，适合在空间局促的小型自动化设备内部布置。设计这类零件时，首先要明确铰接端的负载大小，以此确定铰耳的厚度、孔径以及安装板的厚度，再根据周边零件的运动轨迹确定折弯立板的高度与斜切角度，避免出现运动干涉，同时要兼顾加工工艺性，折弯圆角的半径要适配所选板材的厚度，避免折弯时出现开裂或者回弹超差的问题，所有孔位的位置公差要根据装配要求合理标注，沉孔的深度要匹配所选螺钉的头部尺寸，保证装配后表面平整。在实际使用场景中，

　　这类支座常作为小型摆臂气缸的铰接固定端、物料挡停机构的转动基座、检测传感器摆臂的安装支座，相比分体拼接的支座结构，一体折弯成型的结构整体刚性更好，装配步骤更少，后期维护时拆卸也更方便，不需要调整多个拼接零件的相对位置，能大幅缩短设备的装配调试周期。建模过程中需要注意折弯处的工艺缺口处理，避免折弯时材料挤压导致孔位变形，双铰耳的端面要做倒角处理，去除加工毛刺，方便铰接轴的装配，同时避免锐边划伤操作人员或者相邻的线缆、气管等辅件。
