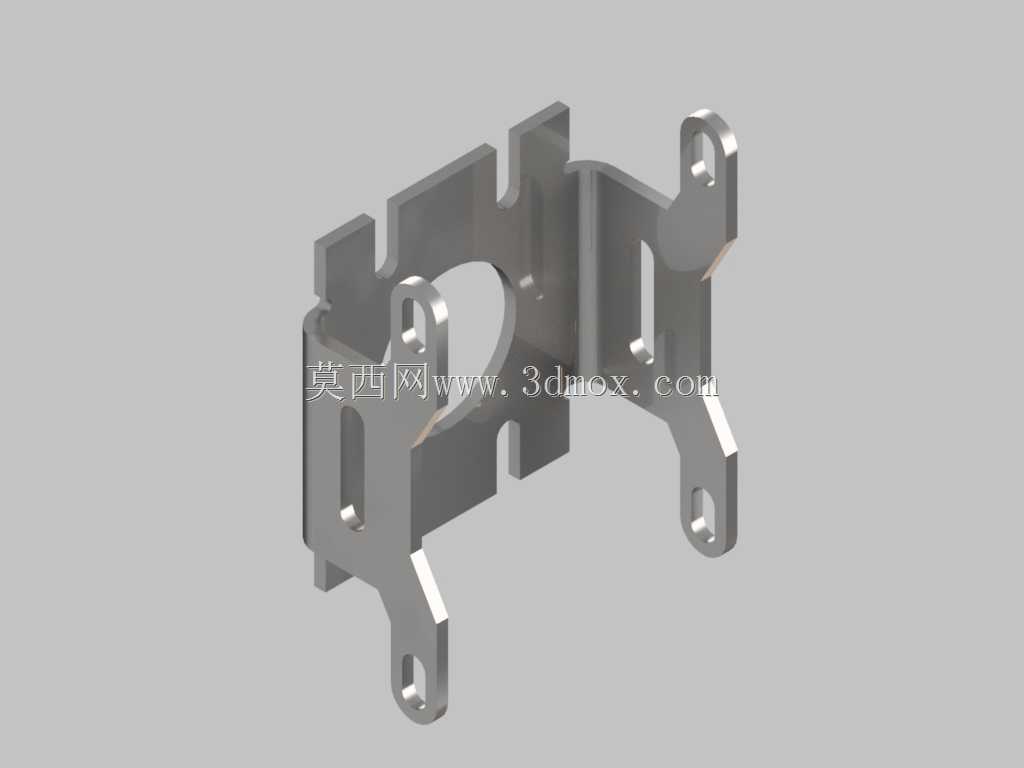

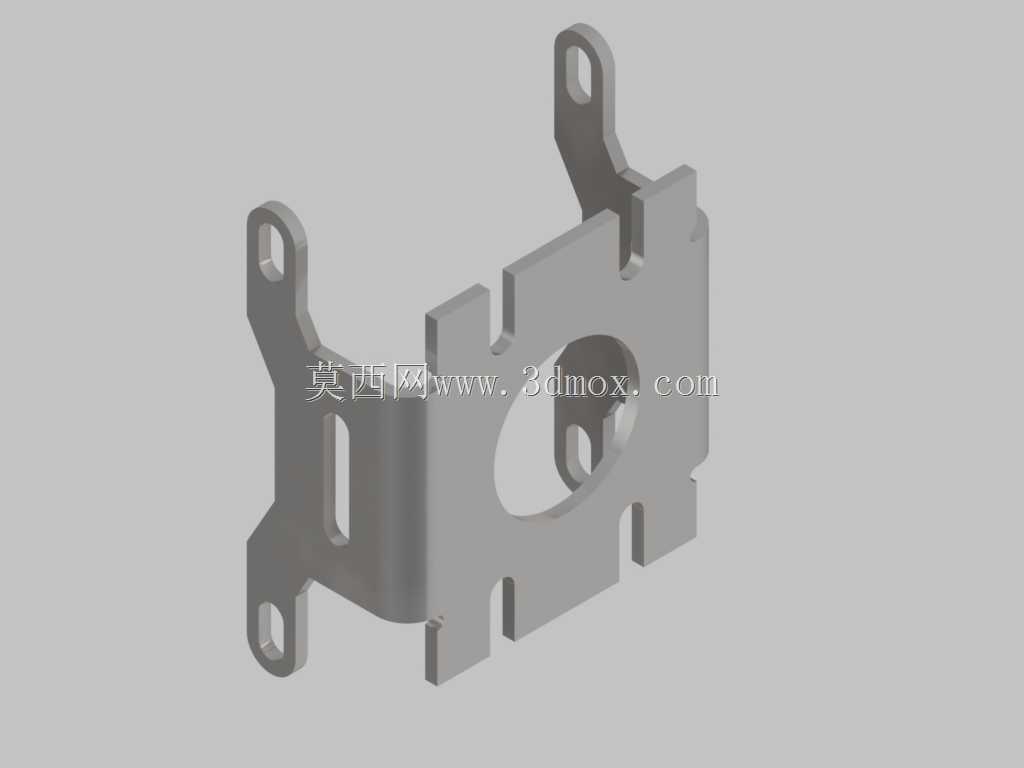

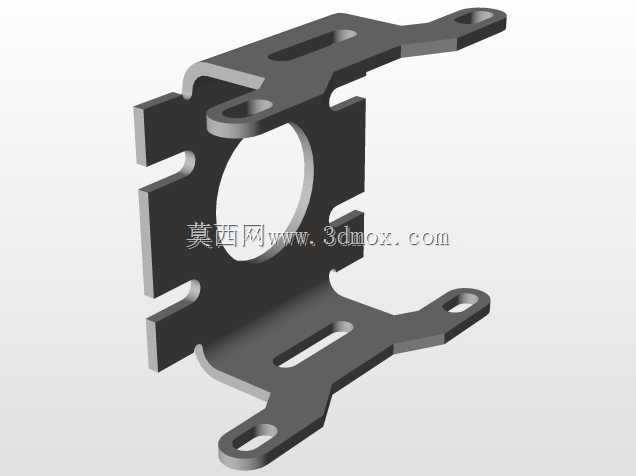

这款钣金支撑构件在工业装配场景中应用覆盖范围较广,小到小型电控箱内部的元件承托,大到自动化产线侧边的辅助走线支架、小型动力组件的侧向固定座,都能见到同结构类型构件的身影。不同于常规平板式安装片,该构件采用多段折弯成型的结构设计,主体通过三次不同角度的折弯形成立体支撑框架,中间区域预留的大尺寸异形镂空,一方面是为了避让装配位置后方的凸起结构,避免安装时出现干涉顶死的问题,另一方面也能在保证整体结构刚性的前提下,降低构件自身重量,减少材料耗用。
从实际装配的角度来看,构件四个延伸支臂上预留的长圆形安装孔,是设计中兼顾安装容错性的关键细节,这类长圆孔允许装配时在孔位延伸方向上有±1.5mm的位置调整量,能够抵消机架焊接、型材拼接时带来的孔位累计误差,不需要装配现场二次扩孔修正,能有效提升现场装配的效率。支臂末端的折弯翻边并非单纯的结构加强设计,翻边处预留的小圆孔可用于绑扎线束、固定小型理线夹,在作为动力组件固定支架使用时,配套的传感器线缆、动力线可以直接通过这些孔位固定,不需要额外加装理线支架,进一步压缩装配的零件数量。
设计这类钣金构件时,首先要确认的是安装面的边界尺寸,该构件的整体安装外轮廓控制在80mm*60mm的范围内,适配市面上多数40系列、30系列铝型材的侧边安装位,也能直接固定在厚度2mm以上的冷轧钢板机架表面。折弯处的内R角统一设定为0.8mm,匹配常规钣金折弯模具的加工参数,不需要定制特殊刀具,批量加工时的工艺成本更低。构件的板材厚度选用2mm的冷轧钢板,表面做镀锌钝化处理,在常规车间环境下的防锈能力可以满足3年以上的使用要求,如果是在潮湿、有弱腐蚀的工况下使用,也可以更换为304不锈钢板材加工,不需要调整整体的折弯参数和孔位尺寸。
在结构刚性验证层面,该构件的中间支撑面可以承受最大5kg的垂直静载荷,不会出现超过0.2mm的永久形变,完全满足小型传感器、小型电磁阀组、轻量型气动元件的承托需求。不同于焊接式的固定支架,这种一体折弯成型的构件没有焊接应力集中点,长期受振动工况影响时,不会出现焊缝开裂的问题,在有持续振动的设备上使用时,可靠性比焊接支架更高。构件侧边的缺口设计,是为了适配相邻位置的构件安装,当多个同类型支架并排安装时,侧边缺口可以避开相邻支架的固定螺丝头部,不需要额外拉大支架之间的安装间距,能够有效节省安装空间。
建模过程中,所有的折弯止裂槽都采用标准的圆形止裂槽,宽度与板材厚度保持一致,避免折弯时出现板材撕裂的问题,孔位距离折弯边的距离都控制在2倍板材厚度以上,防止折弯时孔位出现拉伸变形。中间的异形镂空边缘做了0.5mm的倒角处理,避免装配时锐边割伤操作人员的手部,也防止刮破穿过镂空区域的线缆外皮。这类钣金构件虽然结构不算复杂,但每一处孔位、每一段折弯的尺寸设定,都需要结合实际装配场景反复调整,不能只追求外观的规整,要优先保证装配的便利性和长期使用的可靠性,很多新手设计这类零件时容易忽略安装容错空间和工艺适配性,导致加工出来的零件无法顺利装配,或者批量加工时成本居高不下,这款构件的设计细节刚好可以作为小型钣金支撑件的设计参考,在同类型零件的开发过程中,可以直接复用其孔位布局、折弯参数的设计逻辑,减少重复设计的工作量。
