车用内燃机点火火花塞结构设计

　　在往复式内燃机的点火系统中，火花塞是直接决定缸内燃烧起始时刻的核心执行部件，其结构可靠性直接影响发动机的动力输出稳定性、燃油经济性与排放水平，广泛适配于乘用车汽油机、小型通用动力机械、摩托车发动机、园林机械动力单元等采用点燃式燃烧原理的动力设备中。从实际装车工况来看，火花塞的工作环境极为苛刻，下端电极伸入燃烧室内部，需要承受瞬时2000℃以上的高温燃气冲击、3-5MPa的燃烧爆发压力，同时还要耐受混合气燃烧产生的腐蚀性物质侵蚀，以及点火瞬间上万伏高压电的绝缘考验，因此其结构设计的每一处细节都需要匹配对应发动机的燃烧室结构、压缩比与点火策略。

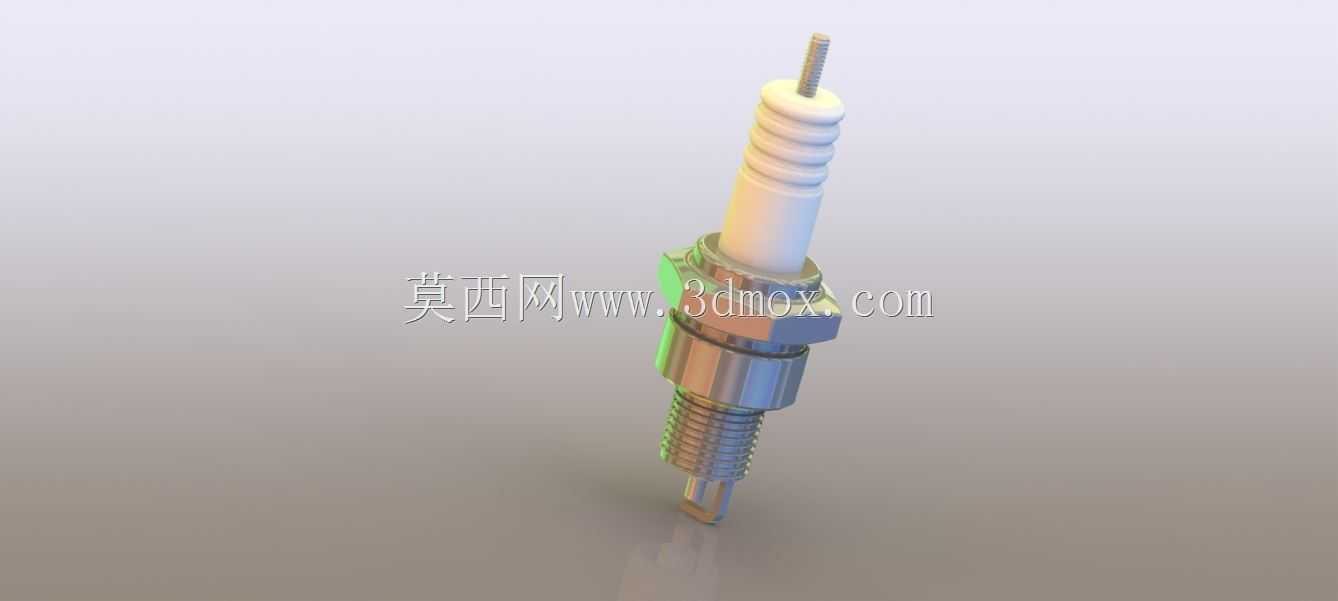

　　这款火花塞的整体结构采用行业通用的同轴分层设计，从上端到下端依次为接线螺母、陶瓷绝缘体、金属壳体、密封垫圈、中心电极与侧电极。其中上部的陶瓷绝缘体采用多道伞棱结构设计，这种结构并非单纯的造型考量，而是通过增加绝缘体表面的爬电距离，避免高压接线端与金属壳体之间出现表面闪络击穿，尤其是在阴雨天气或者发动机舱湿度较高的工况下，伞棱结构可以有效阻断表面导电通路，保证点火能量全部集中在电极间隙处释放。陶瓷绝缘体与金属壳体之间采用过盈铆压封装，配合内部的导电密封剂，既可以保证燃烧室的高压燃气不会从配合间隙处泄漏，也能避免高压电出现内部击穿。

　　金属壳体部分采用滚花+六角结构的组合设计，六角对边尺寸符合通用火花塞拆装工具的标准规格，方便维修时使用标准套筒进行拆装作业，上部的滚花结构则可以在手工预紧时增加摩擦力，避免安装初期出现螺纹错扣的问题。壳体下部的安装螺纹采用公制标准细牙螺纹设计，螺纹有效长度严格匹配发动机缸盖的安装孔深度，既不会因为螺纹过长伸入燃烧室过深碰撞气门或活塞顶部，也不会因为螺纹过短导致密封垫圈压合不足出现漏气问题。螺纹与六角台肩之间的位置预留了密封垫圈的安装位，采用铜质包覆的密封垫圈在拧紧后会产生塑性变形，填充缸盖安装面与壳体台肩之间的微观间隙，实现燃气密封与热量传导的双重作用。

　　电极部分的设计直接影响点火性能与使用寿命，中心电极从陶瓷绝缘体下端伸出，侧电极焊接在金属壳体的下端面，两者之间的点火间隙经过匹配设计，间隙大小兼顾点火能量需求与点火线圈的输出能力，间隙过小会导致点火电弧能量不足，无法有效点燃稀薄混合气，间隙过大则会提高点火线圈的击穿电压要求，容易出现高速缺火的问题。中心电极内部内置阻尼电阻，可以抑制点火瞬间产生的电磁干扰，避免对车载电子设备、无线电接收装置造成信号干扰，这一设计在当前电控发动机密集的应用场景下尤为重要。

　　从安装边界来看，这款火花塞的整体长度、螺纹规格、电极伸出长度都符合主流小排量自然吸气汽油机的安装尺寸要求，安装时的拧紧力矩需要匹配密封垫圈的压缩量要求，力矩过小会导致密封不足、传热不畅，容易出现火花塞过热、早燃的问题，力矩过大则可能导致螺纹滑牙、陶瓷绝缘体开裂甚至缸盖安装孔损坏。在建模过程中，各部分的同轴度公差是核心管控要点，中心电极与金属壳体的同轴度偏差会直接导致电极间隙不均匀，出现侧方点火、点火能量偏移的问题，影响混合气的火焰传播效率；陶瓷绝缘体与金属壳体的配合尺寸需要严格管控过盈量，过盈量不足会导致密封失效，过盈量过大则会在铆压过程中导致陶瓷件开裂。

　　在实际选型匹配过程中，这款火花塞的热值范围覆盖了日常通勤工况下的常用负荷区间，既可以在低速低负荷工况下保持足够的自净温度，避免电极表面积碳导致漏电缺火，也可以在高速大负荷工况下及时将电极端的热量通过壳体、密封垫圈传递到缸盖水套，避免电极温度过高引发炽热点火。其结构设计充分考虑了量产装配与售后维修的通用性，所有外部尺寸都符合行业通用互换标准，可以直接替换同规格的同热值产品，无需对缸盖安装结构进行修改。
