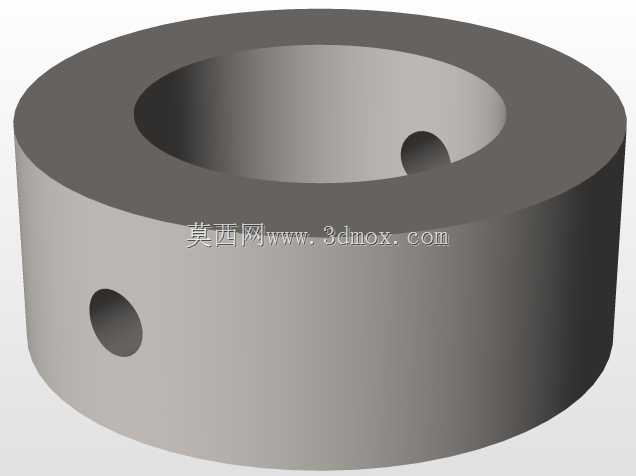

法兰连接手动截止式调节阀三维结构

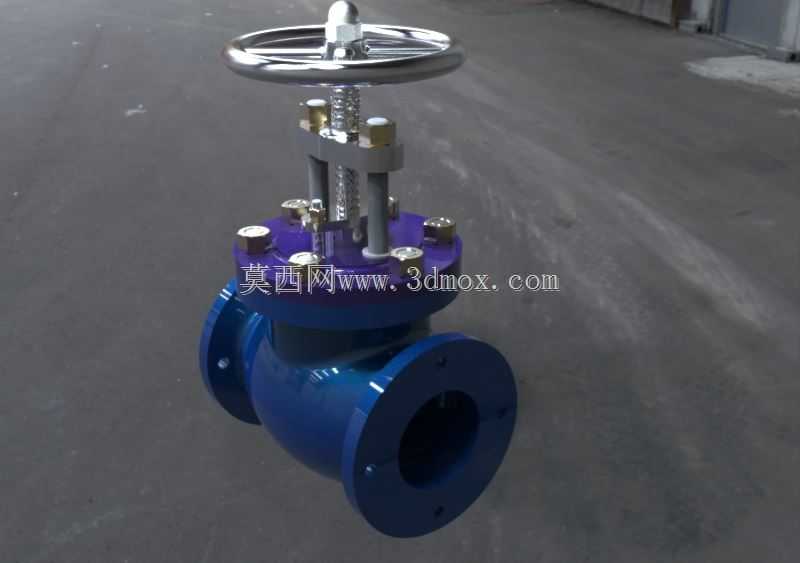

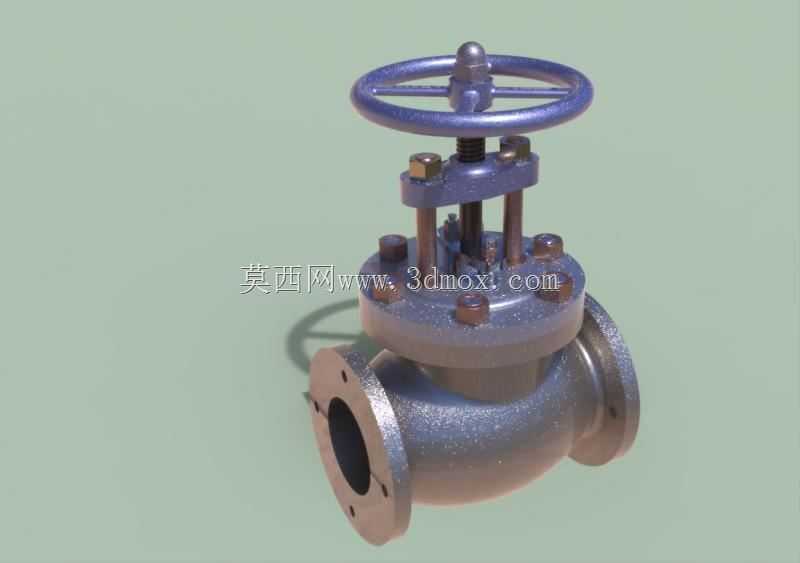

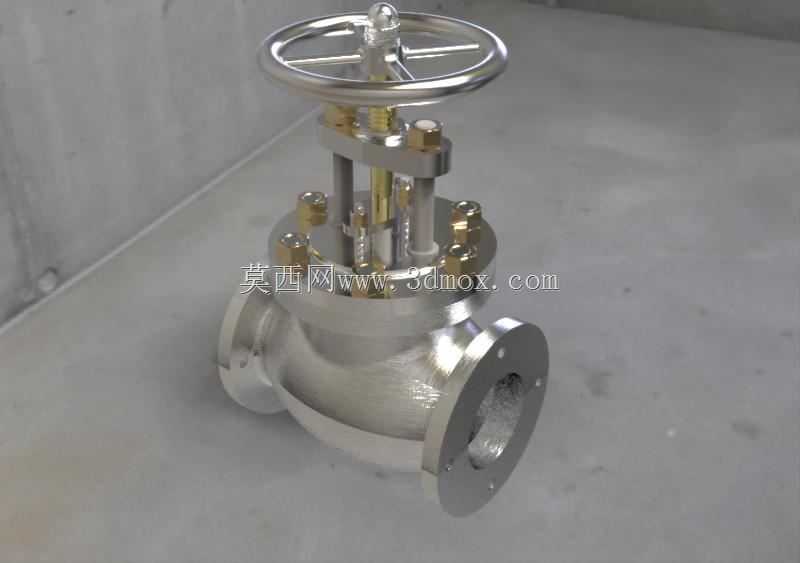

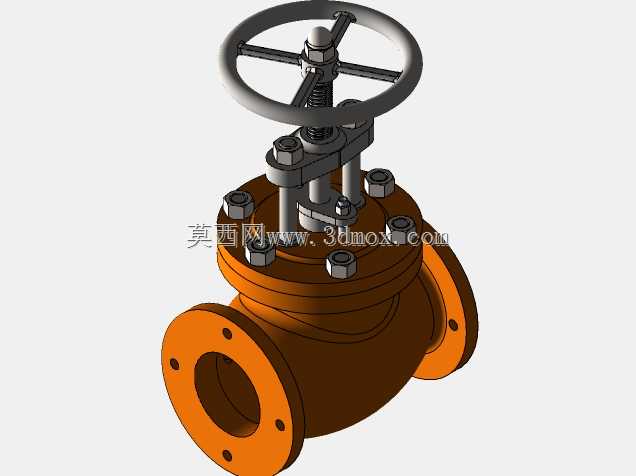

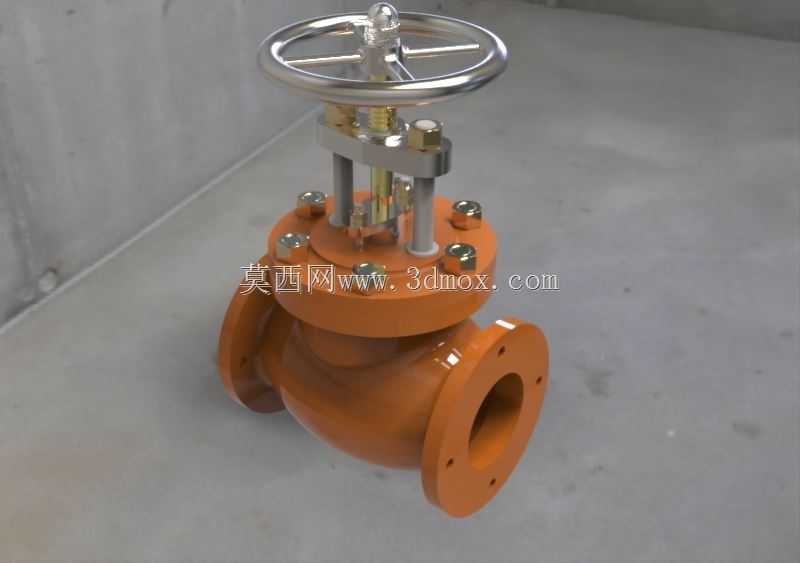

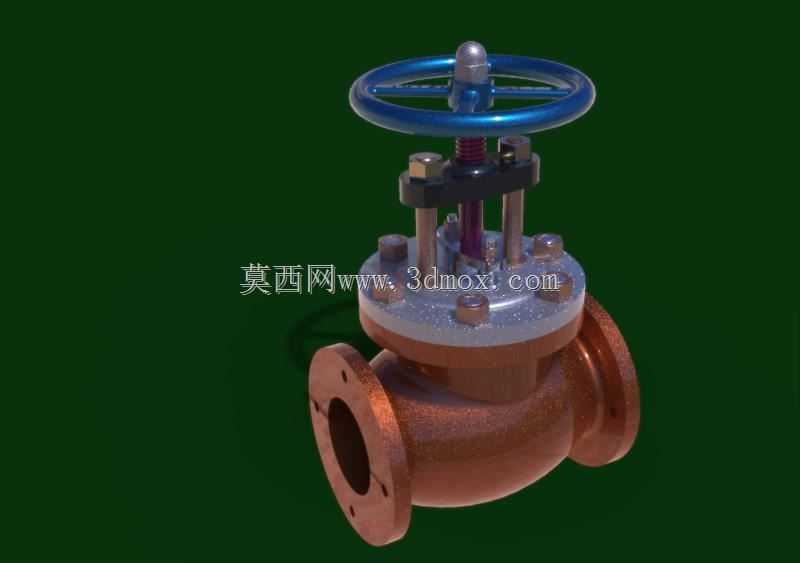

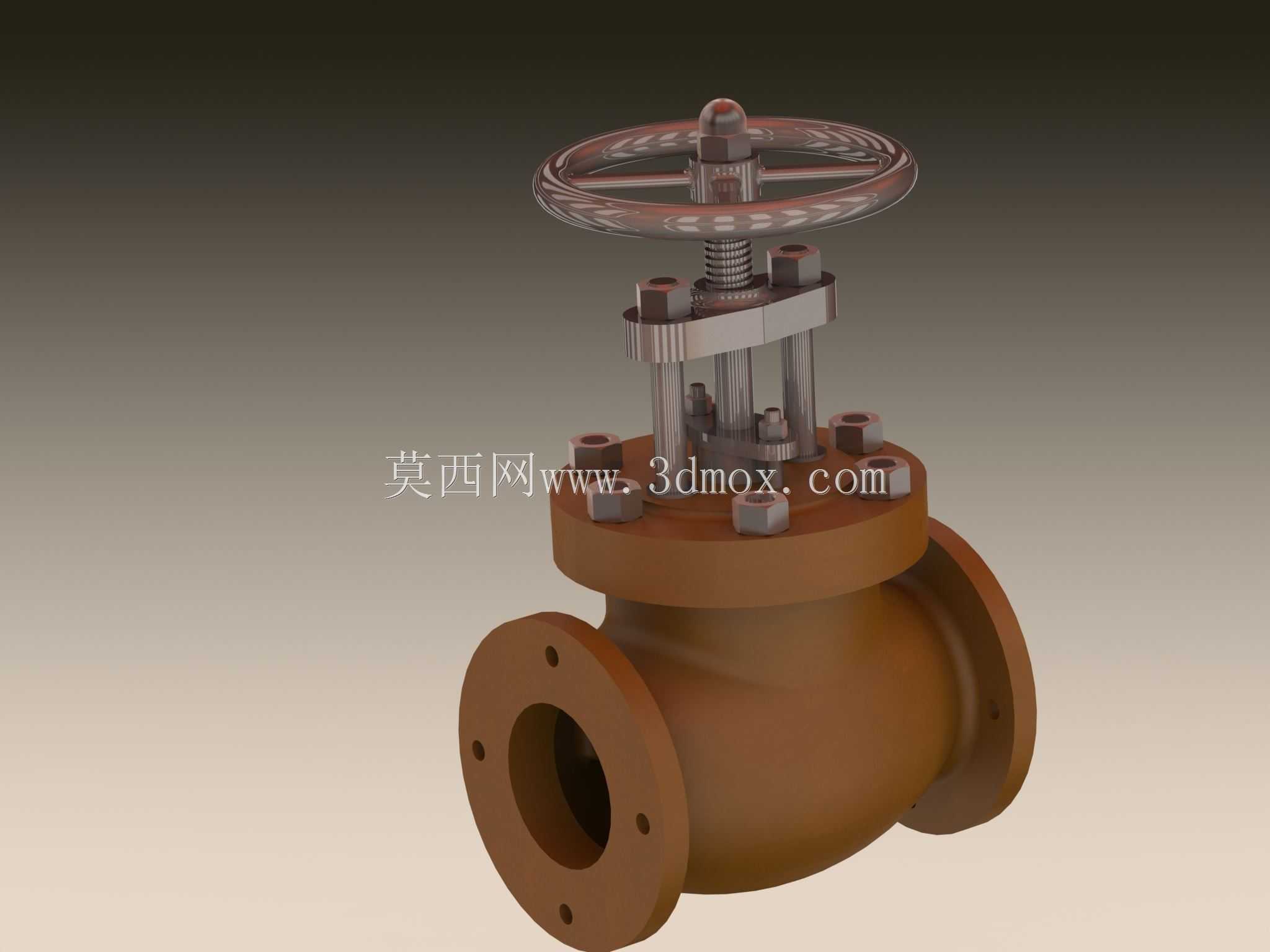

　　这款手动阀的三维结构完整还原了工业现场常用法兰连接截止类阀门的全部细节，从手轮操作机构到阀体流道的每一处结构都做了精准的实体建模，没有做任何简化省略，完全可以直接用于管路系统的装配干涉校验、操作空间校核以及后续的工程出图工作。从实际应用场景来看，这类阀门广泛应用在石化、给排水、暖通、电力等行业的中低压管路上，主要承担管路介质的截断与流量调节功能，相比球阀它的调节精度更高，密封面受介质冲刷的影响更小，适合需要频繁调整开度或者长期保持某一开度的工况，在蒸汽管路、清水输送管路、弱腐蚀性化工介质管路上都能见到同结构产品的身影。

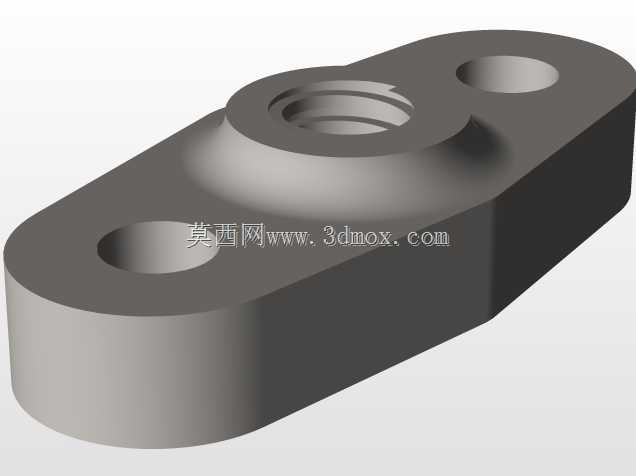

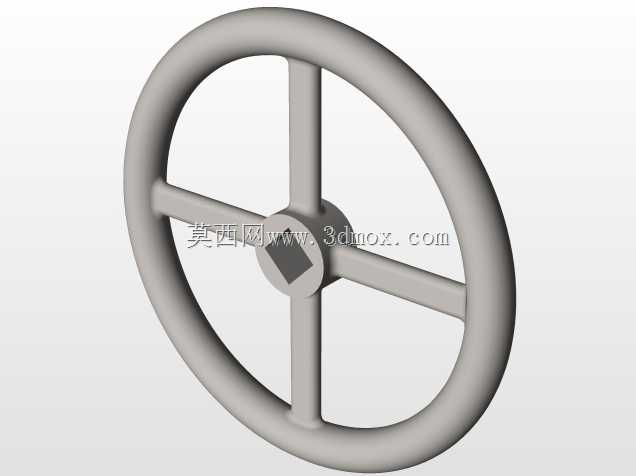

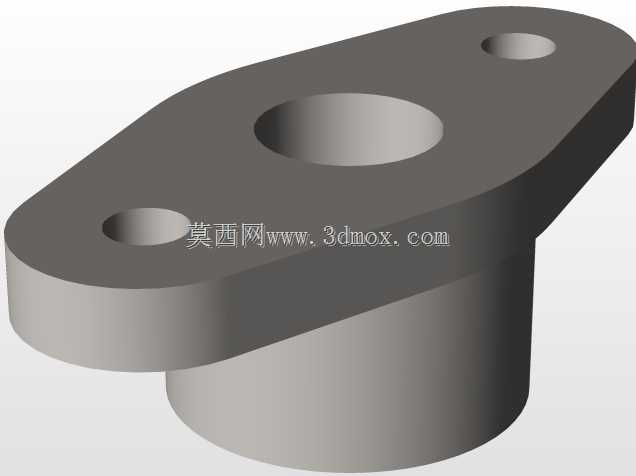

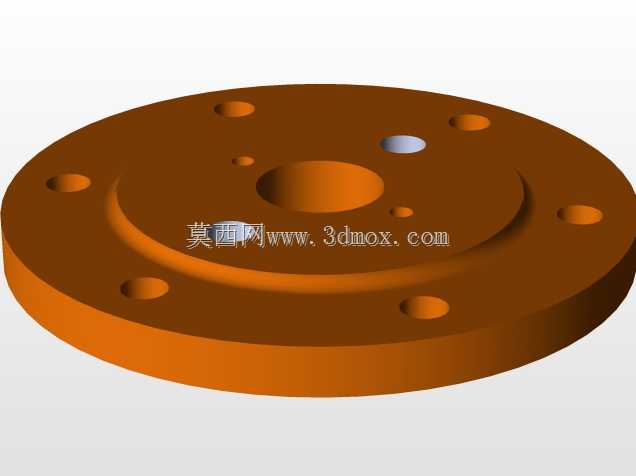

　　从功能特性上看，这款阀门采用手轮驱动的明杆结构，阀杆的升降行程可以直接通过外露的杆段长度判断当前阀门开度，现场巡检人员不需要额外加装开度指示装置就能快速识别阀门状态，避免误操作。手轮采用轮辐式结构，直径匹配操作力矩需求，单人徒手就能完成全开全关操作，不需要额外加装加力杆，符合现场操作的人机工程要求。阀盖部分采用螺栓压紧的填料密封结构，填料压盖通过两侧的螺柱实现均匀压紧，既可以保证阀杆升降过程中的密封性能，也能在填料出现磨损后在线压紧调整，不需要拆解整个阀门就能完成密封维护，大幅降低现场运维的工作量。阀体两端采用法兰连接结构，法兰的螺栓孔分布、密封面尺寸都匹配通用管路法兰标准，不需要额外加工转换接头就能直接和同压力等级的管路法兰对接，安装时的对中难度低，法兰密封面采用凸面结构，配合非金属垫片就能实现可靠的静密封，适用的压力等级覆盖常规中低压工况需求。

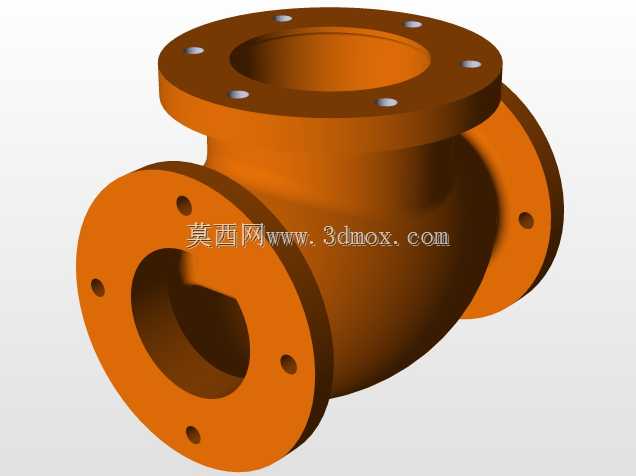

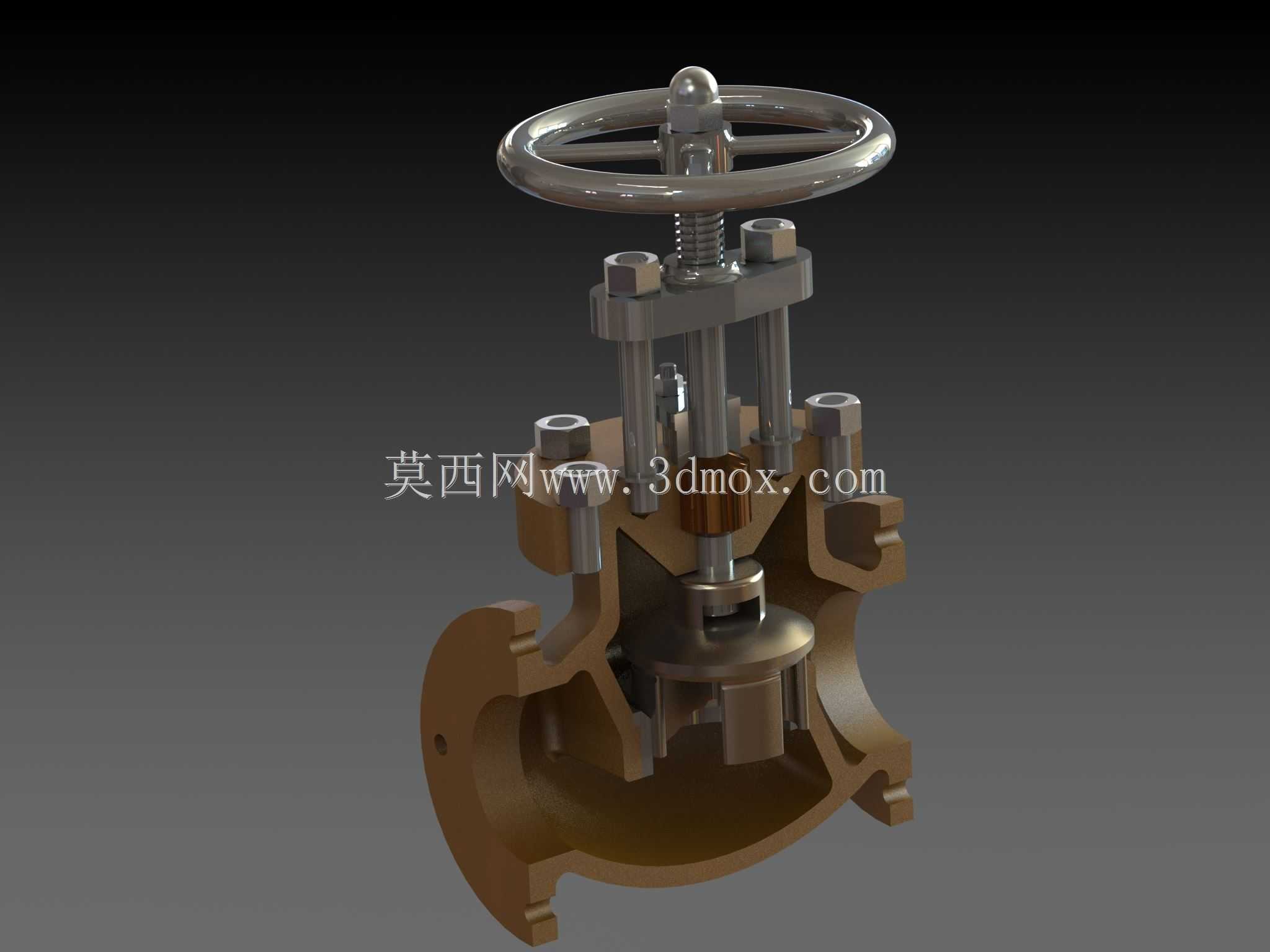

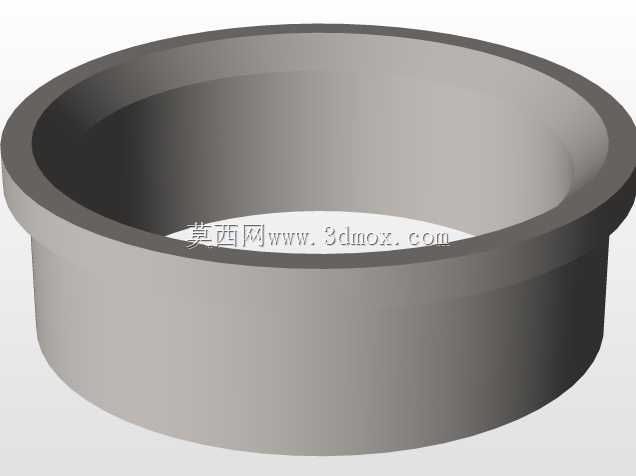

　　设计思路上，整个模型遵循等强度设计原则，阀体的流道部分采用平滑过渡的S型流道，既可以降低介质流经阀门时的局部阻力损失，也能避免介质在阀腔内部形成涡流冲蚀密封面和阀体内壁，延长阀门的实际使用寿命。阀瓣与阀座的密封面采用锥面配合结构，相比平面密封它的对中精度要求更低，关闭过程中密封面会产生相对研磨效果，能自动挤掉密封面上附着的固体杂质，避免杂质卡涩导致密封失效，同时锥面密封的密封比压更高，在较低的关闭力矩下就能实现可靠密封，降低操作手轮的所需力矩。中法兰部分的螺栓数量和规格经过匹配计算，在保证阀盖与阀体连接强度的前提下，尽可能减少螺栓数量，降低现场拆装维护的工作量，螺栓的布置预留了足够的扳手操作空间，现场拆装时不需要使用特殊扳手就能完成螺栓的松紧操作。

　　从安装边界来看，建模时完整保留了阀门的全部外形尺寸参数，阀体的结构长度、法兰端面的间距、手轮的最大外径、手轮全开时的最高高度、手轮旋转时的所需操作空间都按照实际产品尺寸1:1还原，在做管路系统整体布局设计时，可以直接将这个模型导入装配体，校验阀门安装后是否和周边的管路支架、其他设备、操作通道产生干涉，尤其是手轮的操作空间校验，很多设计人员在管路布局时容易忽略手轮旋转所需的空间，导致现场安装后手轮被周边构件挡住无法操作，这个模型完整保留了手轮的旋转包络体，可以直接在三维环境下模拟手轮全开全关的全过程，提前排查操作空间不足的问题。同时模型也还原了阀体底部的结构，安装时可以根据这个结构预留足够的底部检修空间，后续需要拆解阀瓣、阀座进行检修更换时，不需要拆除整个阀门就能完成内部构件的更换。另外，阀杆的升降行程也做了准确还原，在做阀门开度与流量匹配计算时，可以直接提取阀瓣的提升高度参数，结合流道的通径尺寸计算不同开度下的流通能力，为管路系统的流量调节设计提供准确的结构参数支撑。整个模型的所有零件都做了独立的实体建模，没有合并特征，后续如果需要做参数化修改，可以直接调整对应零件的尺寸参数，快速衍生出不同通径、不同压力等级的同系列阀门模型，大幅提升同系列产品的建模效率。
