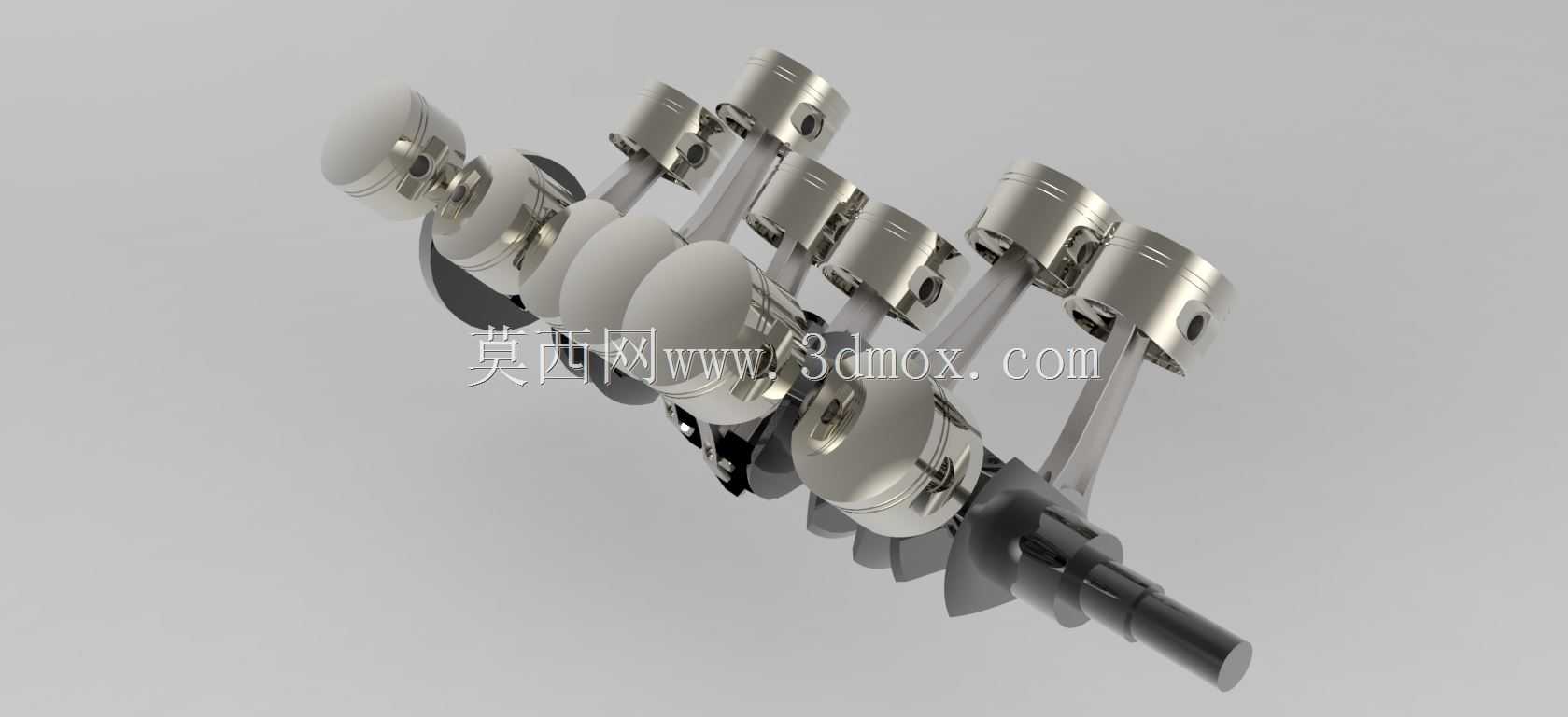

V12发动机曲轴连杆活塞组合结构

　　这套V型12缸曲柄连杆活塞组合，是大排量高性能内燃机的核心运动总成，主要适配豪华乘用车、高性能赛车、大型船舶辅机以及固定式高功率发电机组的动力单元，在需要高功率密度、平顺动力输出的场景中承担着将燃烧热能转化为旋转机械能的核心作用。不同于直列机型的排布，V12结构的曲轴采用错拐设计，两侧各6缸呈V型夹角布置，能让点火间隔角缩小至60度，动力输出的脉动被大幅抵消，整机运转平顺性远优于小缸数机型，即使在高转速区间也能保持极低的振动水平，这也是高端动力装置偏爱该结构的核心原因。从结构设计逻辑来看，这套总成的曲轴采用全支撑结构，每个曲柄臂两侧都设置主轴颈支撑，能抵消12缸往复运动产生的复杂交变载荷，避免长轴系在高转速下出现挠曲变形；

　　连杆采用斜切口剖分设计，方便大尺寸活塞从气缸中拆装，连杆大头的定位结构能保证往复运动中轴瓦不发生错位，轴瓦表面的油槽布局能在曲轴旋转时形成稳定油膜，降低高速运动下的摩擦损耗。活塞采用轻量化铝合金材质设计，裙部预留了热膨胀余量，避免工作温度升高后活塞在气缸内出现卡滞，活塞环槽的位置经过优化，气环保证燃烧室密封，油环负责刮除缸壁多余机油，减少机油窜入燃烧室的概率。在安装边界上，这套总成的轴向尺寸需要匹配缸体的曲轴箱长度，主轴颈的同轴度公差需要控制在0.02mm以内，才能保证装配后曲轴转动无卡滞；连杆的长度直接影响发动机的压缩比，装配时需要严格分组选配，保证同一列气缸的连杆重量差控制在允许范围内，避免往复惯性力不平衡引发振动。

　　活塞在上止点位置时，顶部与气缸盖的燃烧室间隙需要严格匹配，间隙过大会导致压缩比不足，动力输出下降，间隙过小则可能在热态下出现活塞顶碰气门的故障。实际应用中，这套机构的运动学仿真需要反复验证活塞的运动轨迹、曲轴的动平衡量，曲轴的平衡块经过去重优化，能抵消各缸活塞连杆往复运动产生的一阶、二阶惯性力，让整机在全转速区间都能保持稳定运转。不同于小排量机型的简化设计，V12结构的曲轴油道采用交叉钻孔布局，能将主油道的压力机油输送到每个连杆轴颈，保证高负荷下连杆轴承的润滑充足，即使在长时间满负荷运行工况下，也不会出现轴瓦烧蚀的问题。在进行三维结构设计时，需要重点校核曲柄臂的抗弯强度，12缸交替做功时曲轴承受的交变扭矩峰值远高于直列6缸机型，

　　曲柄臂的圆角过渡位置需要做强化处理，避免应力集中引发曲轴疲劳断裂；活塞销采用全浮式设计，工作状态下活塞销可在连杆小头和活塞销座内自由转动，能让磨损均匀分布，延长部件使用寿命。这套结构的装配顺序也有明确要求，需要先将活塞连杆组按缸序分组，从缸体两侧依次装入气缸，再扣合曲轴主轴承盖，按规定扭矩分次拧紧主轴承螺栓和连杆螺栓，螺栓的预紧力需要严格控制，预紧力不足会导致轴瓦松动泄压，预紧力过大则可能导致螺栓塑性变形甚至断裂。在性能匹配层面，这套曲柄连杆机构能适配高压缩比的燃烧系统，配合多点燃油喷射或者缸内直喷系统，能在宽转速区间输出稳定扭矩，12个缸交替做功的特性让动力输出几乎没有中断，即使在低转速下也能输出充足扭矩，不需要依赖大惯量飞轮来平稳转速，这也让搭载该结构的动力装置响应速度更快，能快速适配负载的波动变化。
