VHF频段业余无线电全向摆线天线结构

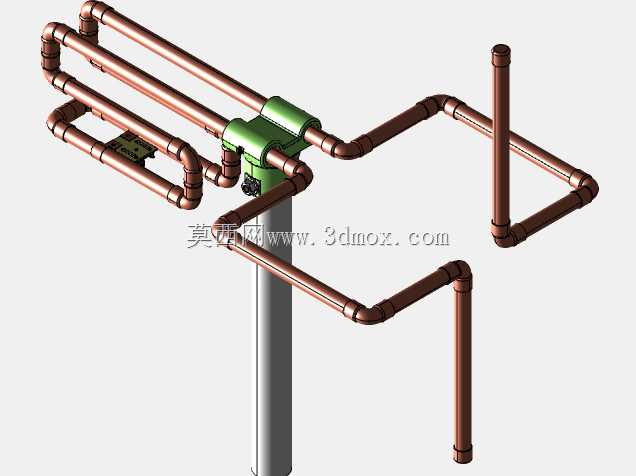

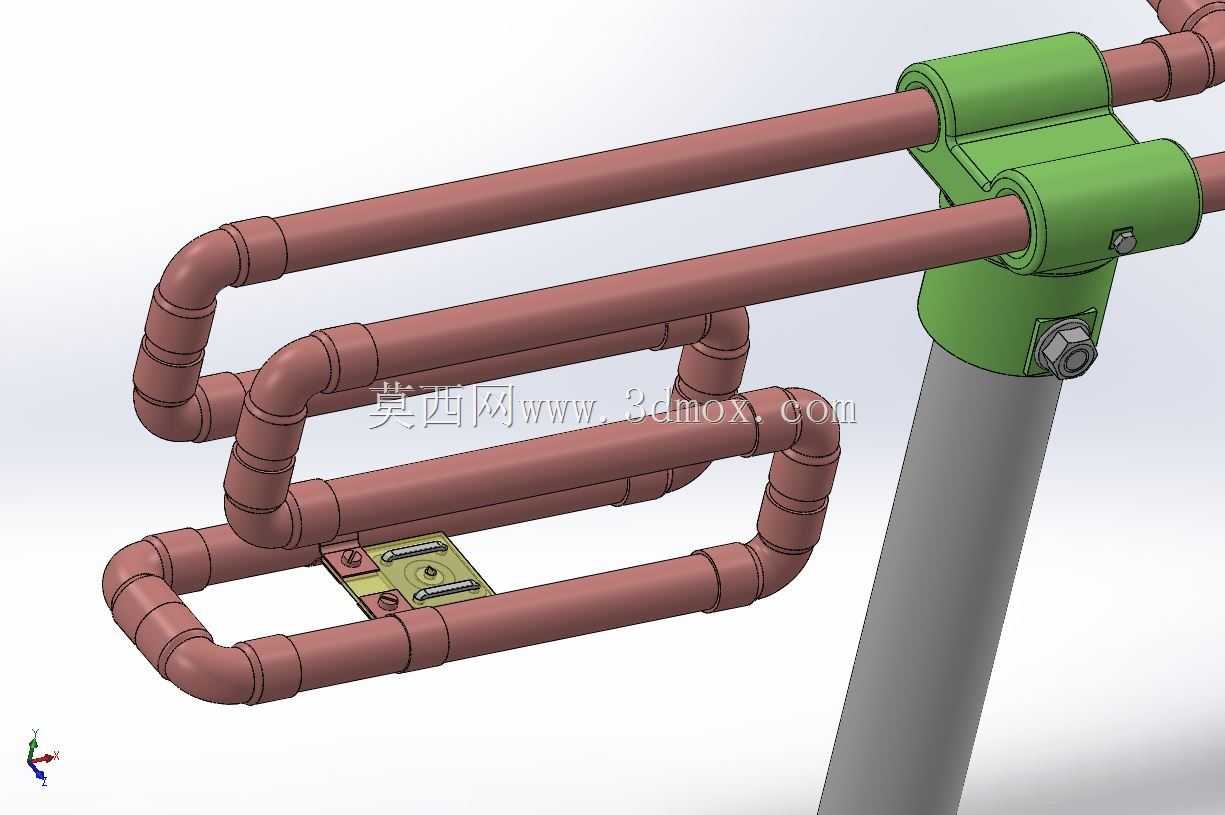

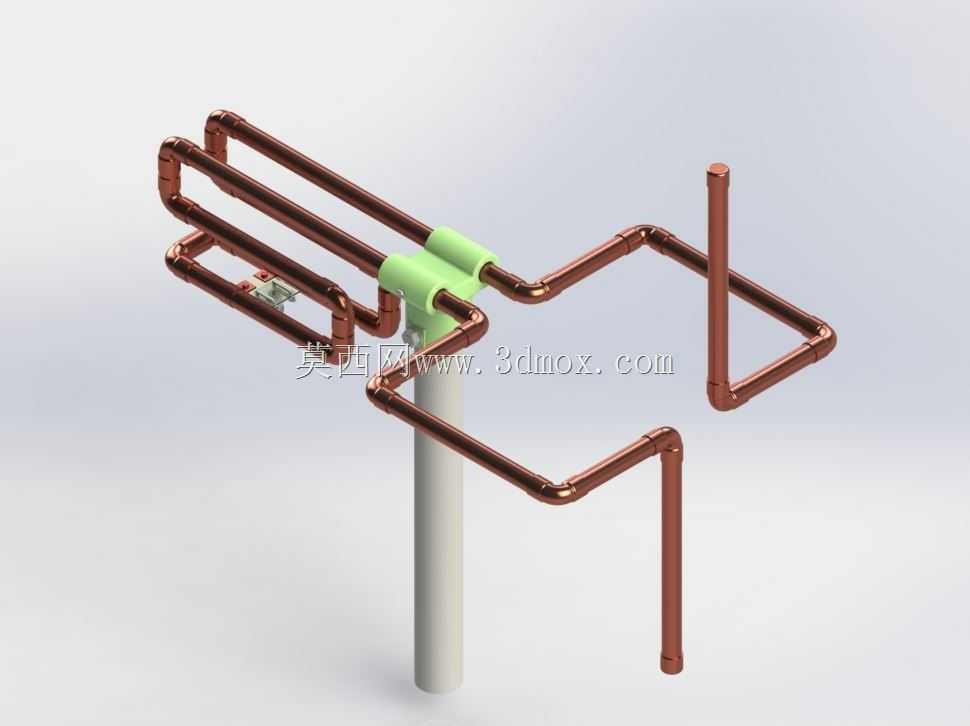

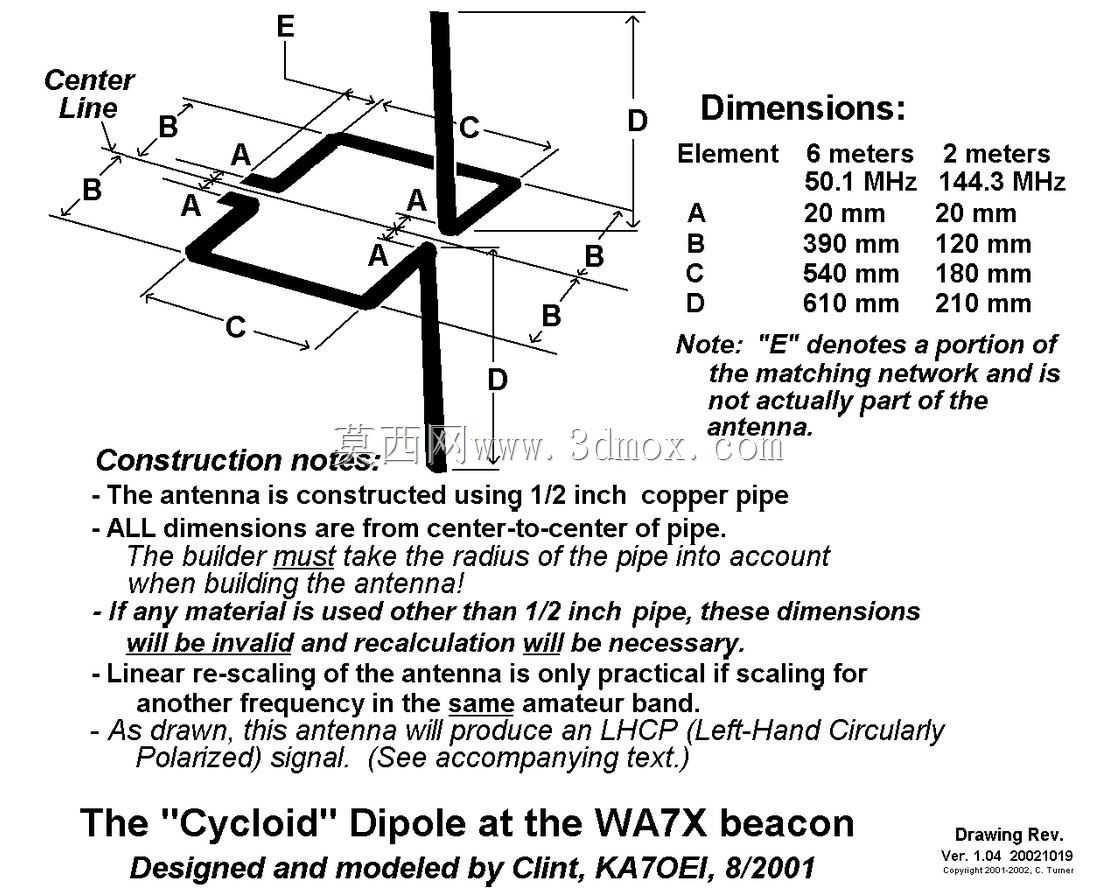

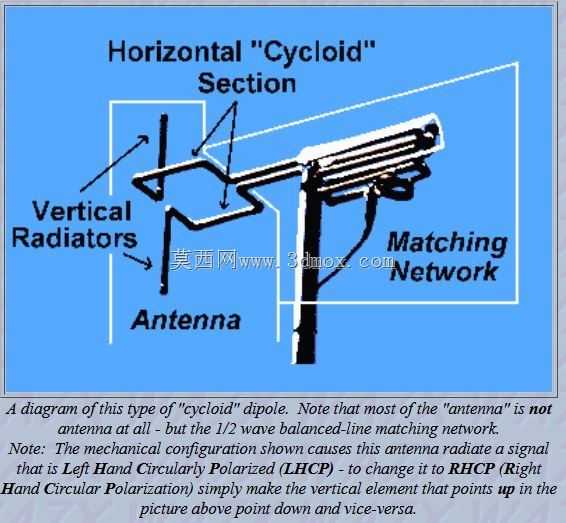

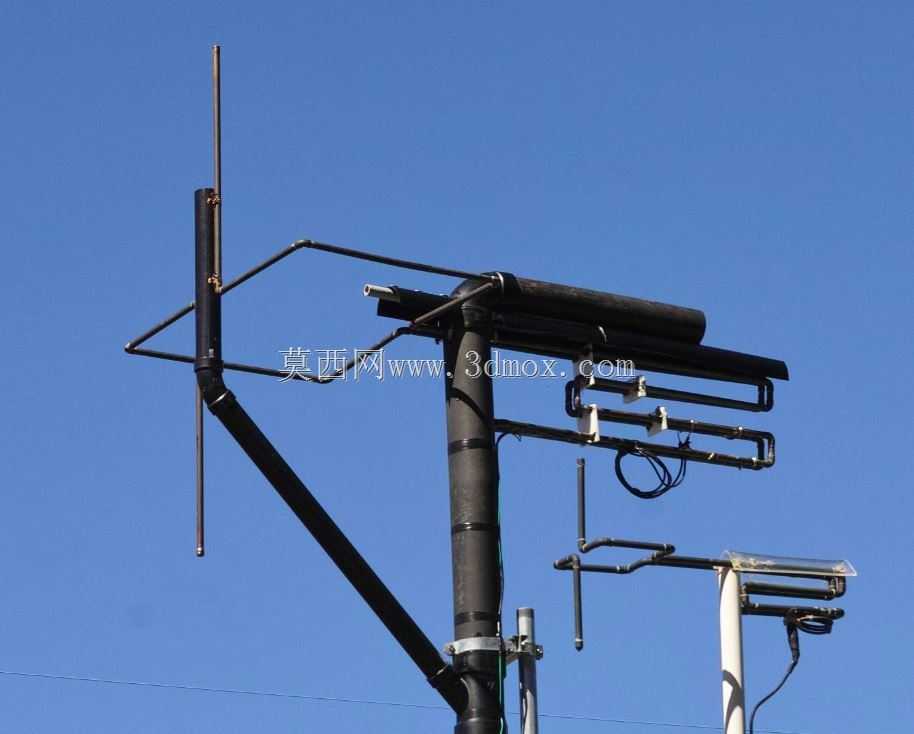

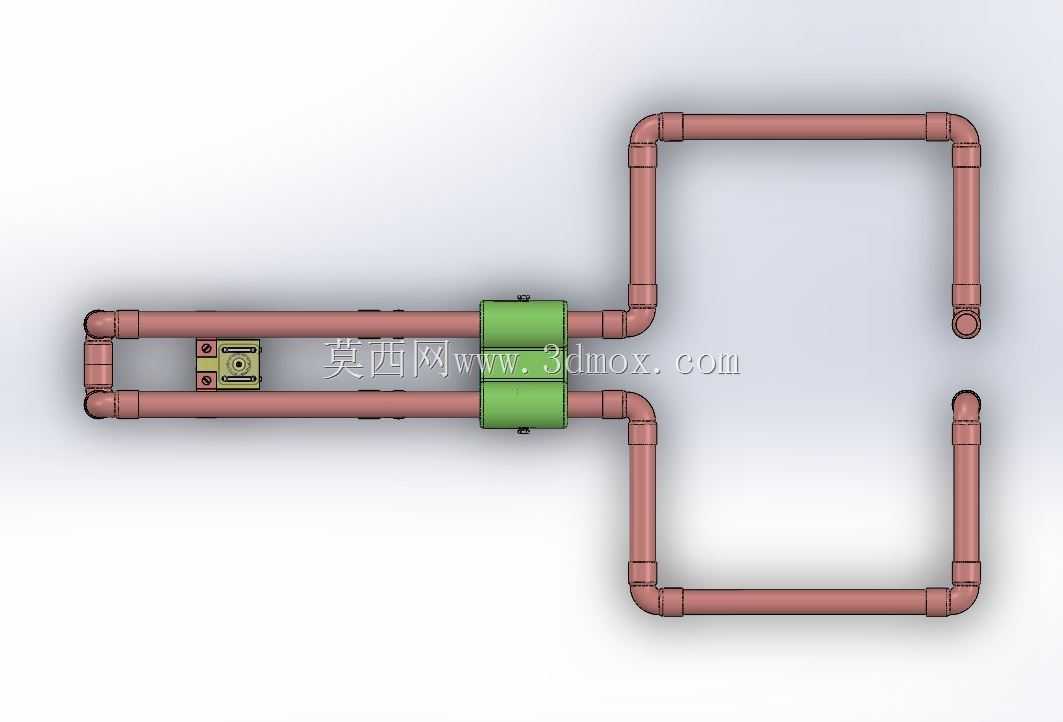

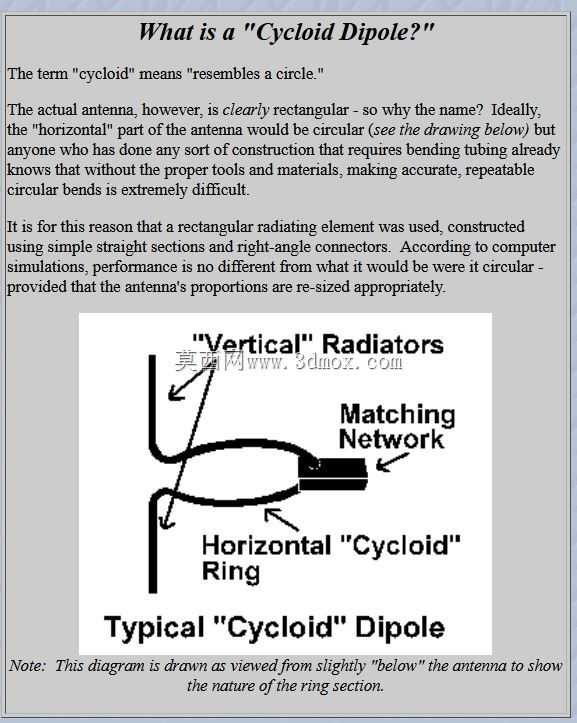

　　这款摆线结构全向天线主要面向2米VHF频段的业余无线电通讯场景，在户外应急通讯、业余无线电通联、野外信号布设场景中有着稳定的信号收发表现，区别于常规拉杆天线与八木天线的定向特性，全向辐射的特性能够覆盖周边360度范围的信号收发需求，无需频繁调整天线朝向即可完成不同方位的信号交互，适配固定台站架设、临时通讯点位部署、移动载体搭载等多种使用场景。天线主体采用1/2英寸紫铜管弯折成型，铜管自身的导电特性能够降低信号传输过程中的损耗，连续弯折的摆线结构经过尺寸匹配，能够在对应频段形成稳定的谐振，保证信号辐射效率。结构设计上，在振子匹配区域采用PCB板作为支撑载体，同轴连接器直接焊接固定在PCB板上，PCB上的走线经过阻抗匹配设计，

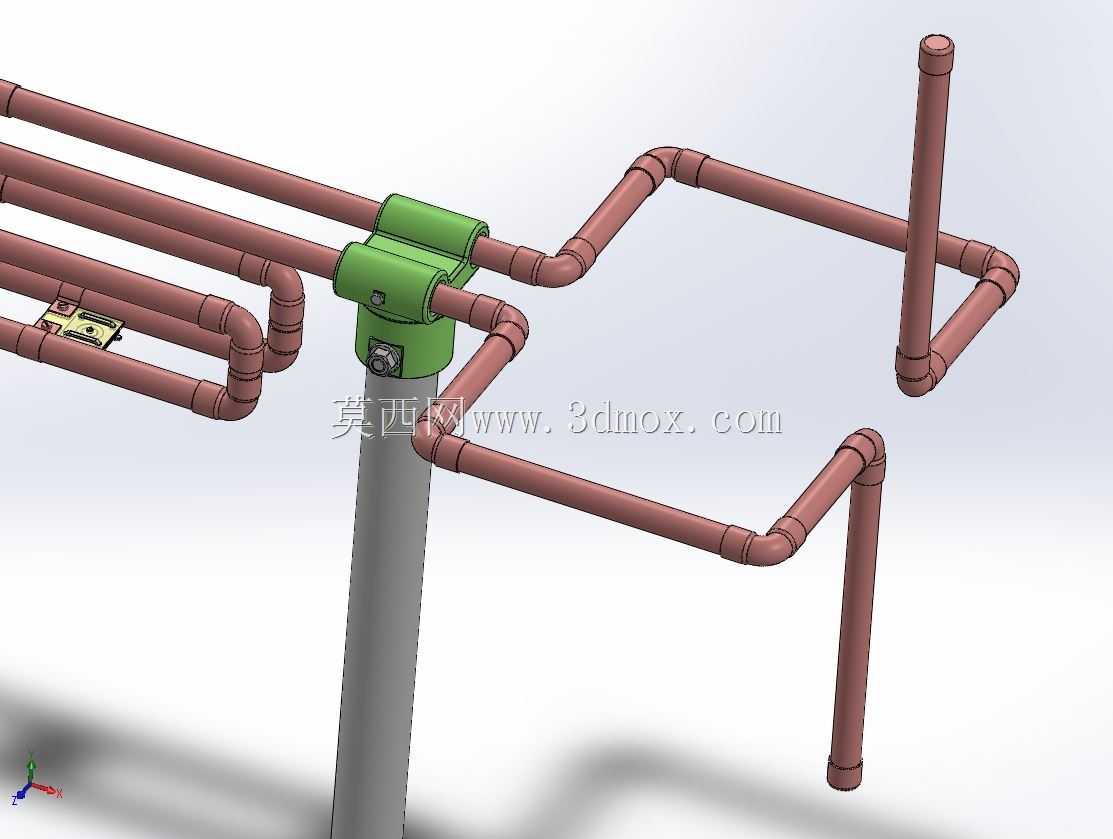

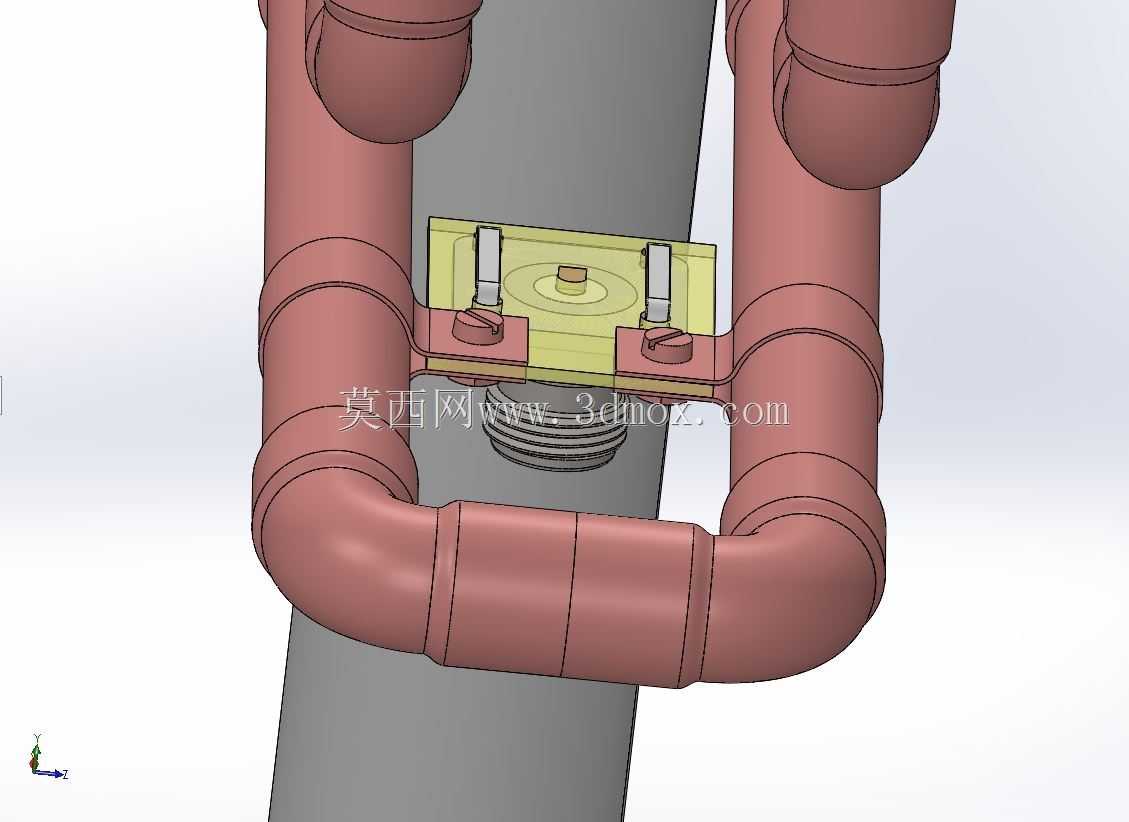

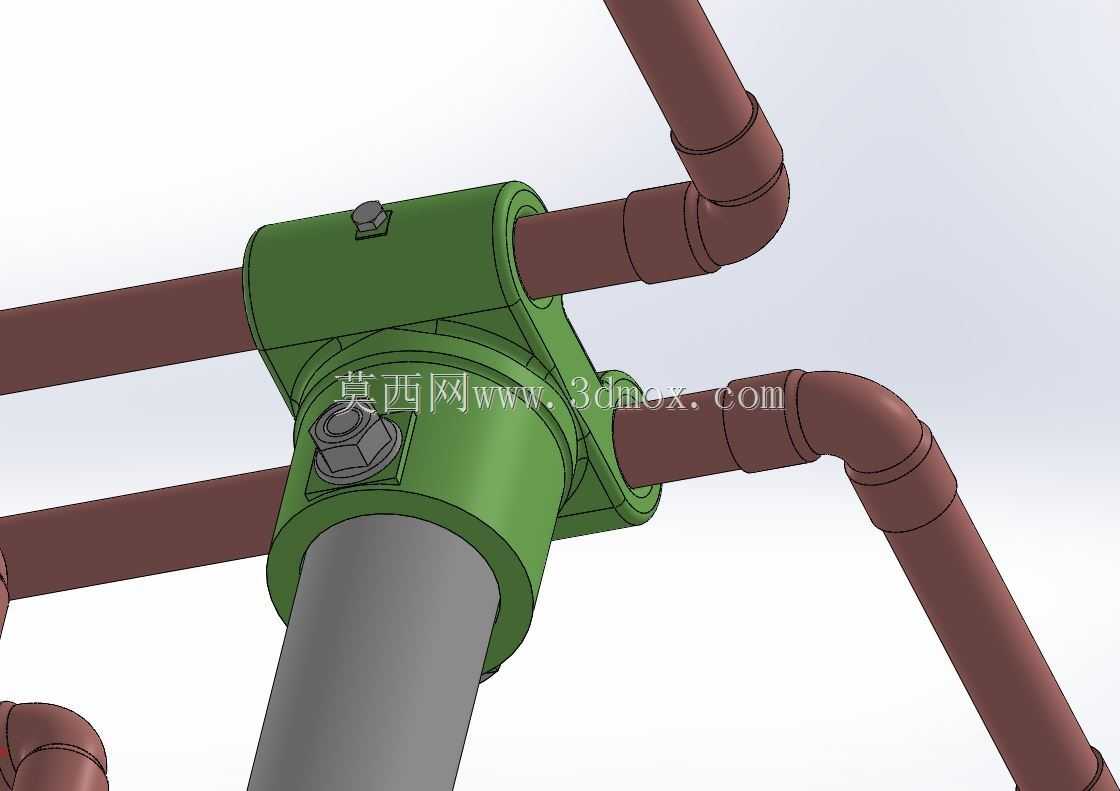

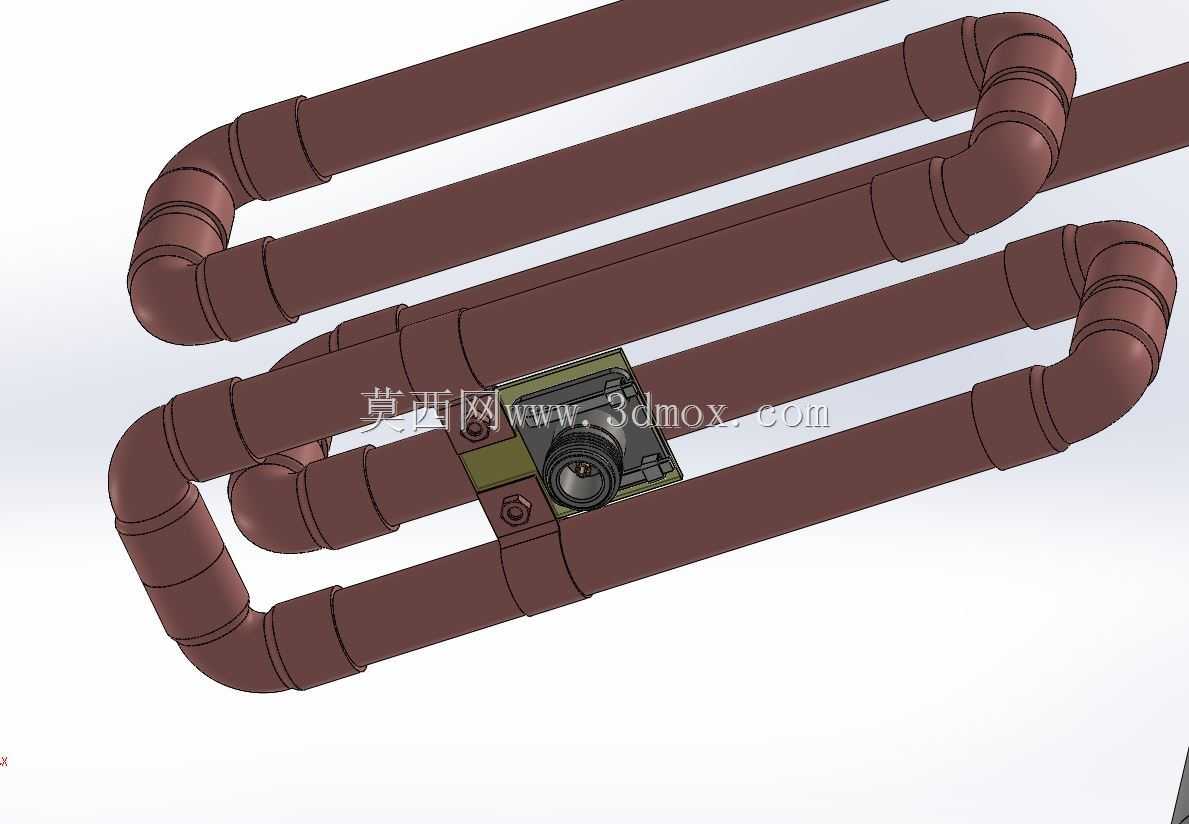

　　将馈电端阻抗调整至50欧姆，匹配常规同轴电缆的阻抗特性，避免信号在馈电点出现反射损耗；PCB同时承担振子触点的支撑作用，相比传统直接焊接铜管的固定方式，能够保证铜管振子与馈电线路的接触稳定性，减少长期户外使用中因震动、氧化带来的接触不良问题。振子的固定采用绿色绝缘固定座搭配尼龙螺钉的方案，侧面设置2颗固定螺钉对铜管施加预紧压力，保证铜管振子在固定座内不会出现位移，固定螺钉选用3.5mm规格尼龙材质，也可适配#6规格螺钉替换，绝缘材质的固定件不会对天线的辐射场型造成干扰，避免金属固定件带来的信号偏移问题。天线底部的安装桅杆采用标准杆件适配设计，仅需一颗8mm规格的尼龙安装螺栓即可完成天线与桅杆的固定，安装螺栓同样选用绝缘材质，

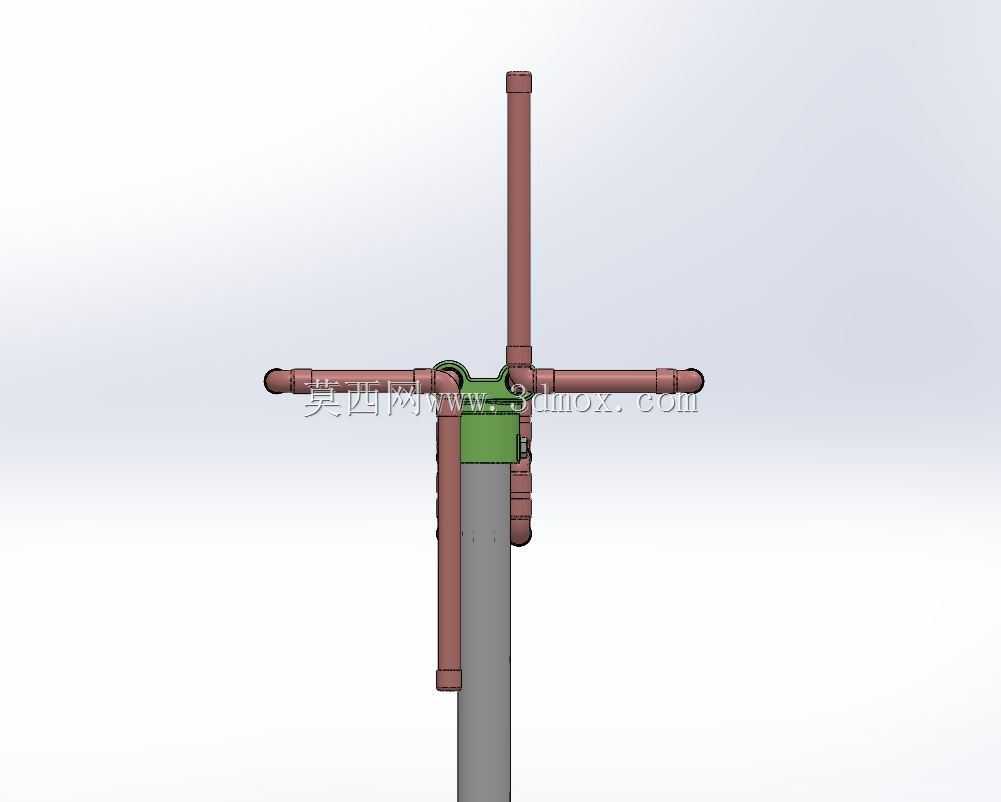

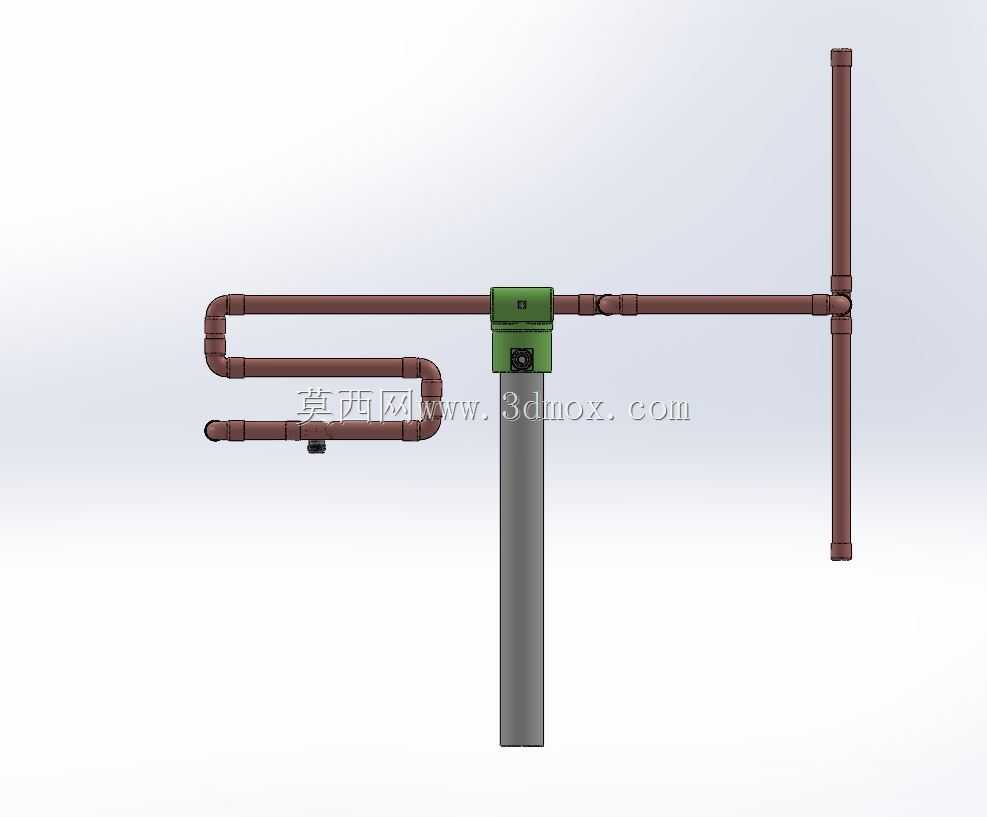

　　避免桅杆金属结构对天线底部的电流分布造成影响。结构设计阶段经过质心配平调整，整体结构的质心刚好落在安装桅杆的轴线上，在户外大风环境或者移动载体搭载时，不会因为偏心带来额外的震动载荷，提升长期使用的结构稳定性。馈线走线设计上，同轴电缆从连接器引出后，需要在桅杆上围绕缠绕6-8圈形成扼流圈结构，能够阻断同轴电缆外导体上的感应电流，避免馈线本身成为天线的一部分导致辐射场型畸变，保证馈电点的信号传输纯净度。整个天线的振子弯折路径经过尺寸计算，相邻铜管段之间保持均匀间距，固定座的位置设置在振子的电流节点位置，减少固定结构对信号辐射的影响；铜管的弯折处采用圆弧过渡，避免直角弯折带来的信号反射，保证振子上的电流分布均匀。

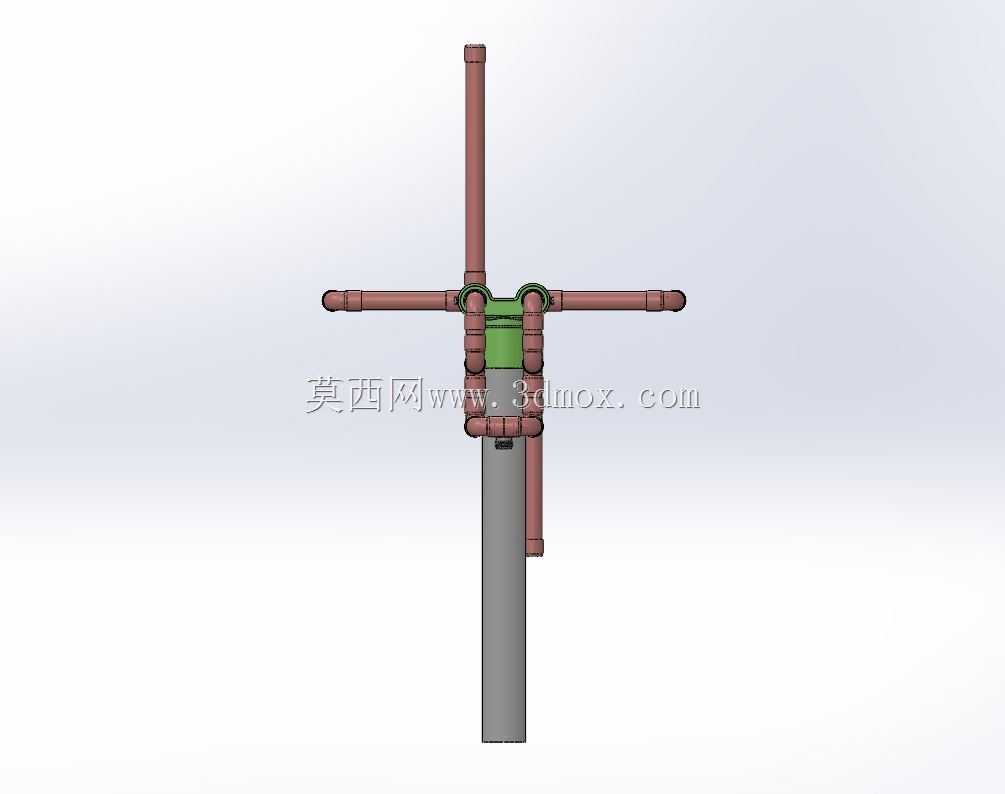

　　除了默认的135-150MHz频段外，通过等比例调整振子的各段长度，该结构也可适配GMRS、FRS、MUR等其他相近频段的通讯需求，调整过程中仅需按照波长比例缩放各段铜管的长度，保持整体摆线结构的相对尺寸不变，即可完成不同频段的天线改制。安装边界上，天线整体横向尺寸控制在较小范围内，不会占用过多的架设空间，桅杆适配常规的户外通讯杆安装尺寸，无需额外定制转接结构即可完成架设，整体结构没有易损部件，铜管与绝缘固定件的搭配能够适应户外温湿度变化、雨水侵蚀等复杂环境，长期使用无需频繁维护。
