双孔弧形连接传动连杆结构设计

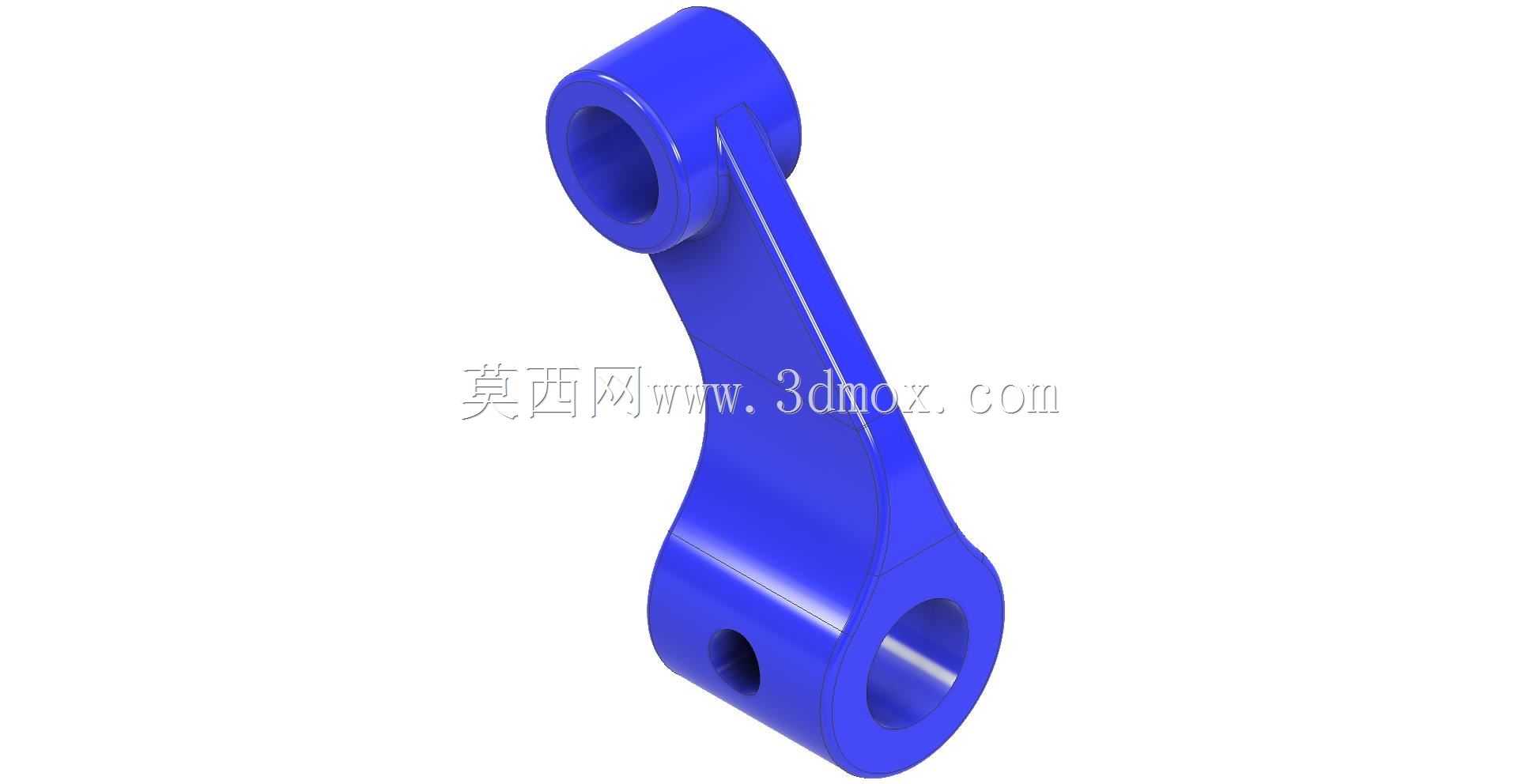

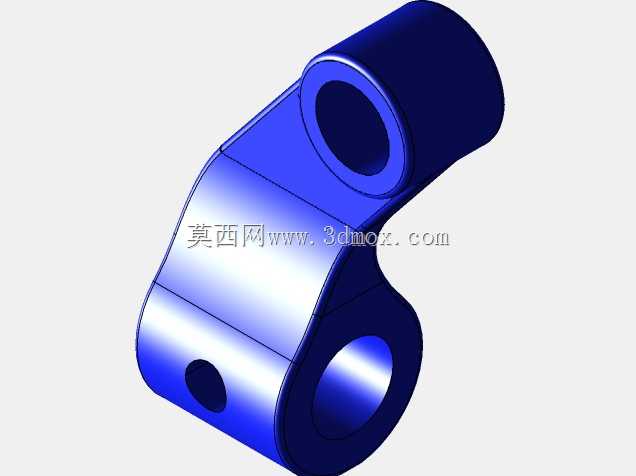

　　这类双孔弧形连杆在轻工自动化输送线、小型内燃机配气机构、农用机械操作联动结构中都有广泛应用，核心作用是在两个存在空间夹角的铰接点之间传递往复摆动力，将主动端的旋转或摆动行程，按照固定的传动比转化为从动端的对应动作，相比直杆型连杆，弧形杆身能够在有限安装空间内避开周边的管线、相邻结构件，减少传动过程中的运动干涉风险。从结构功能来看，两端的同轴度、孔位中心距是决定传动精度的核心参数，上端孔为光孔设计，用于配套销轴与主动摆臂铰接，孔内壁预留了足够的配合面长度，能够分散铰接处的径向载荷，降低长期往复运动下的销轴磨损速率；下端孔除了主铰接光孔外，侧面额外设计了径向锁紧小孔，可装入紧定螺钉对穿入的从动轴进行周向固定，

　　避免传动过程中连杆与轴之间出现相对转动，导致传动行程出现偏差。杆身采用平滑过渡的弧形变截面设计，并非为了外观造型，而是经过受力仿真优化后的结果：在传动过程中，杆身承受的交变弯曲应力会沿着弧形轮廓均匀分散，不会在直杆与孔位的直角衔接处出现应力集中点，相比等截面直杆，在相同载荷要求下能够减少15%左右的材料用量，同时降低杆身自身重量，减少往复摆动时的惯性冲击，提升整套联动机构的运行平稳性。设计这类连杆时，首先要根据整套机构的运动行程反推两端孔的中心距，再结合安装空间内的周边部件轮廓确定杆身的弧形曲率，确保连杆在整个摆动行程范围内，与相邻结构的最小间隙保持在2mm以上，避免运行过程中出现剐蹭。安装边界方面，

　　上端铰接孔的配合公差建议选取H7/g6间隙配合，保证铰接转动灵活无卡滞，同时控制径向窜动量在0.1mm以内；下端与从动轴的配合选取H7/k6过渡配合，搭配侧面的紧定螺钉锁紧，能够同时满足定位精度和装拆便利性。杆身的壁厚设计需要结合额定传动载荷计算，常规用于小型自动化设备的该类连杆，壁厚通常设置在3-5mm区间，既能够满足1000N以内的传动载荷强度要求，也不会因为壁厚过大增加不必要的重量。在实际设备装配中，这类连杆的安装需要先调整好两端铰接点的同轴度，确保两个孔的轴线保持平行，否则会在传动过程中产生额外的侧向力矩，加速孔壁和销轴的磨损，严重时甚至会出现杆身变形、销轴断裂的故障。日常运维中，只需要定期在两端铰接位置加注润滑脂，就能有效降低摩擦损耗，延长零件使用寿命，这类结构的连杆因为受力路径合理、安装适配性强，在各类中小型机械的联动机构中都能看到类似的结构设计，是机械传动系统中非常典型的铰接传动零件。
