三角多孔连接支座结构设计

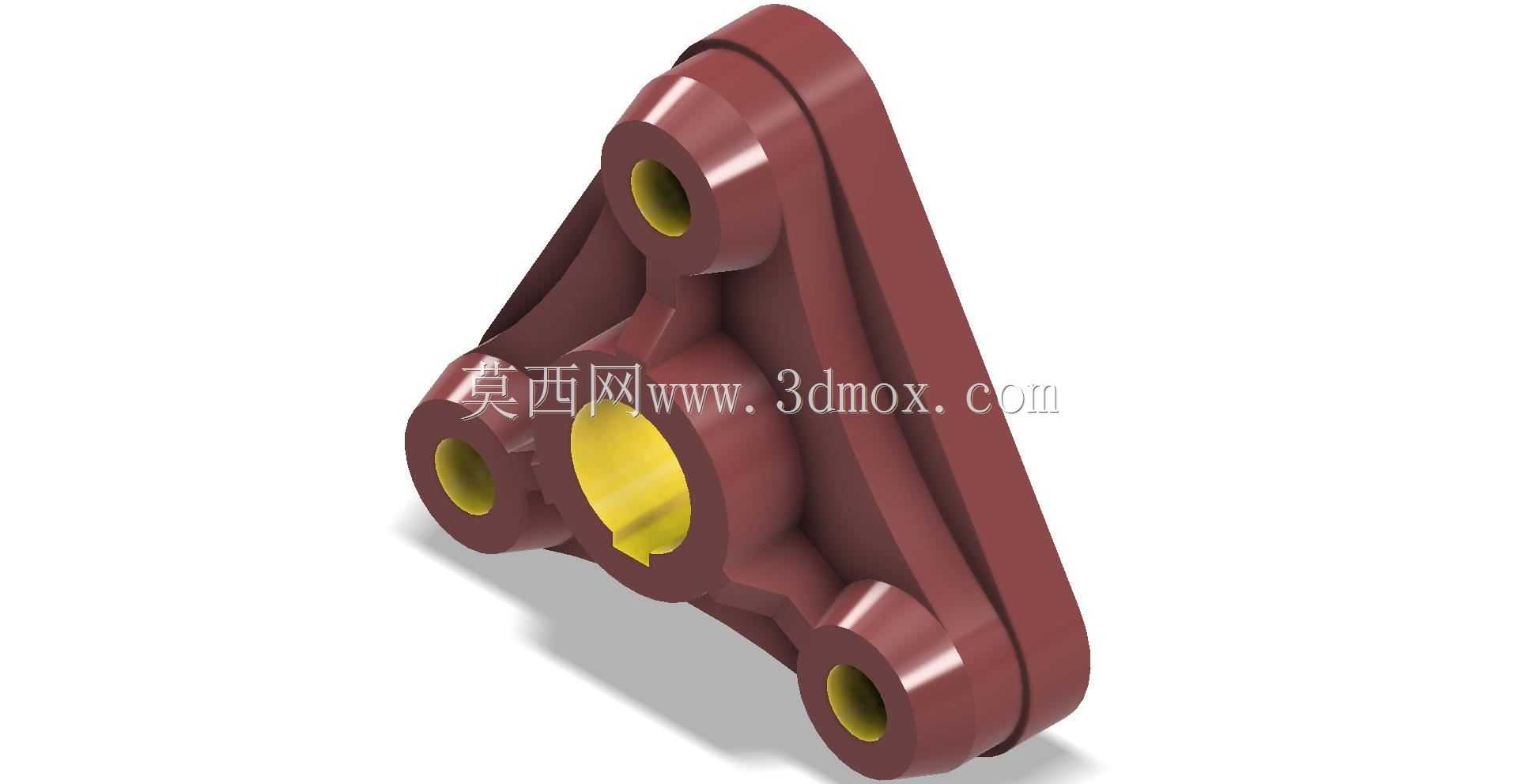

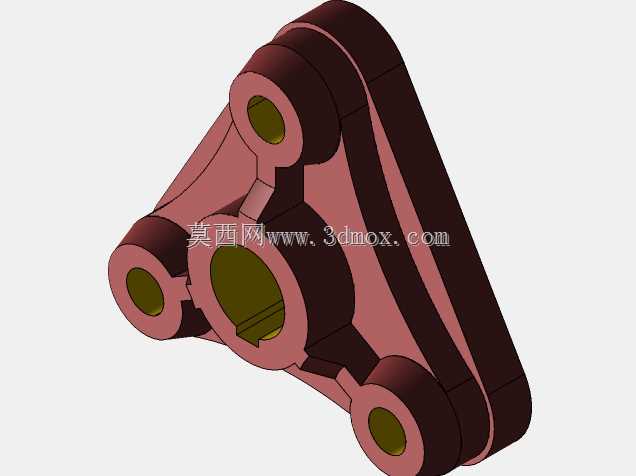

　　在轻工自动化输送线、小型动力传输单元以及非标工装夹具的搭建场景中，这类三角构型的多孔连接支座是十分常见的结构传力构件，它的核心作用是在多组轴系、连杆或者安装板之间建立稳定的刚性连接，同时通过自身的结构构型分散载荷，避免局部应力集中导致的构件变形或连接失效。不同于常规的平板式连接法兰，这款支座采用了近似等边三角的主体轮廓，三个角位分别设置了带内孔的凸台结构，中心位置则设置了直径更大的主安装凸台，所有凸台的高度保持一致，安装时可以保证各连接点的基准面共面，减少装配时的调整工作量。从结构受力的角度来看，三角构型本身具备天然的结构稳定性，三个角位的安装孔分别对应三个不同方向的连接点位，中心孔则用于穿过主轴或者定位销，当设备运行时，

　　各方向传递来的径向载荷、扭转力矩会沿着三角的筋板结构均匀分散到三个安装点位，不会像单臂连接结构那样在根部产生较大的弯矩，这也让这款支座可以在更小的整体重量下实现更高的承载能力，适合用在对安装空间、构件自重有严格限制的小型设备上。设计这类构件的时候，首先要明确各安装孔的中心距公差，因为三个角位的孔位会直接影响与之相连的连杆、轴座的装配精度，通常孔位的位置度公差要控制在0.05mm以内，才能保证装配后各运动部件的同轴度、平行度符合运行要求，避免出现卡滞、偏磨的问题。凸台部分的壁厚设计也需要重点考量，过薄的凸台在螺栓锁紧或者承受径向载荷时容易出现开裂，过厚则会增加不必要的材料成本和构件重量，通常会根据孔的直径来匹配壁厚，

　　保证凸台的壁厚不小于内孔直径的五分之一，同时在凸台与主体三角板的衔接位置做圆角过渡，消除应力集中的尖角，避免交变载荷下出现疲劳裂纹。安装边界方面，这款支座的三个角位凸台外圆直径略大于安装孔的锁紧垫片外径，装配时垫片可以完全贴合在凸台端面上，不会出现悬空的情况，中心凸台的内孔通常会根据适配的轴径设置配合公差，如果是用于旋转轴的穿过，一般选用H7的间隙配合，方便轴的拆装同时保证定位精度，如果是用于固定定位销，则可以选用稍紧的过渡配合，提升整体连接的刚性。主体三角板的厚度不需要和凸台高度一致，通常会比凸台薄三分之一左右，在筋板位置可以做适当的加厚处理，沿着三个凸台与中心凸台的连线方向设置加强筋，进一步提升结构的抗扭、抗弯能力，

　　同时不会过多增加整体重量。在实际应用中，这类支座常被用在小型包装设备的传动连杆组、自动化检测设备的传感器安装支架、小型农机的传动节点位置，它可以替代多个独立的连接座，减少装配时的零件数量，同时提升整体结构的集成度，避免多个零件拼接带来的累积误差。建模过程中需要注意各凸台端面的平面度要求，所有安装贴合面的平面度公差要控制在0.02mm以内，保证装配后连接紧密，不会出现松动的情况，内孔的表面粗糙度要达到Ra1.6以上，减少与轴或者销配合时的磨损，延长构件的使用寿命。对于需要做轻量化处理的应用场景，还可以在三角板的非受力区域设置减重孔，减重孔的位置要避开应力传递的筋板路径，不能影响整体的结构强度，减重孔的边缘同样要做圆角处理，避免应力集中。
