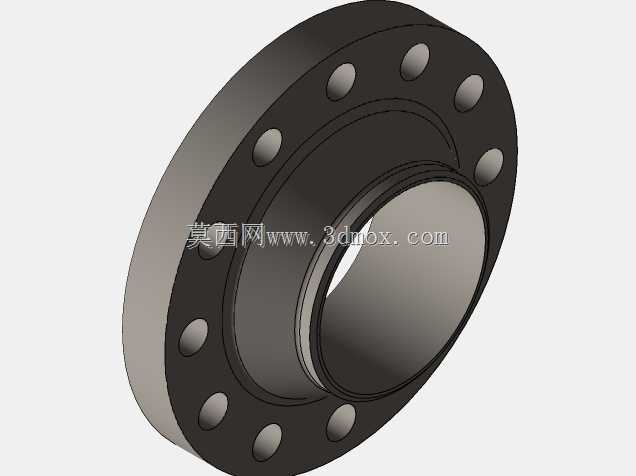

DN200PN100德标带颈对焊法兰结构

　　在石化、市政给排水、热力输送、高压流体输送等工业管道系统中，法兰是实现管段、阀门、泵体、压力容器等设备间可拆卸连接的核心承压部件，本次涉及的DN200公称通径、PN100公称压力等级的带颈对焊法兰，适配DIN1092-1德标体系要求，主要应用于高压、高密封性要求的工业管路场景，比如高压蒸汽输送管线、化工原料压力输送管道、油田集输高压管路等工况，这类工况下管路内部介质压力波动大、温度变化区间宽，普通平焊法兰的刚度和密封可靠性无法满足长期运行要求，带颈对焊的结构形式能有效降低法兰盘与管道连接位置的应力集中，提升整体承压能力。

　　从实际使用功能来看，该法兰的核心作用是通过螺栓紧固配合密封垫片，在两个连接端面间形成足够的密封比压，阻断管路内介质的外泄通道，同时兼顾管路系统的可拆卸性，方便后期管路检修、阀门更换、设备扩容等作业开展。PN100的压力等级意味着该法兰可长期承受10MPa的管路工作压力，适配DN200的通径对应8英寸的管路内径，可匹配同规格的无缝钢管、对焊管件进行组对焊接。

　　设计层面，该法兰采用带颈对焊的结构形式，颈部采用圆弧过渡的锥段设计，从法兰盘位置向焊接端逐渐收窄至与连接管道壁厚匹配的尺寸，这种设计一方面可以将法兰盘承受的螺栓预紧力、管路内压产生的轴向力平滑传递到管道本体，避免法兰盘根部出现应力突变导致的疲劳开裂，另一方面锥颈结构大幅提升了法兰整体的抗弯刚度，在螺栓预紧和高压工况下法兰盘的翘曲变形量远小于平焊法兰，能有效保证密封面的平面度，减少密封失效风险。法兰盘上沿圆周均匀分布的螺栓孔，数量和孔径严格匹配德标PN100压力等级的栓接要求，孔位采用跨中布置形式，避免螺栓孔与管路轴线方向的应力集中区重合，同时保证螺栓紧固时受力均匀。密封面采用突面形式，适配缠绕式垫片、金属包覆垫片等高压密封元件，密封面表面粗糙度控制在合理区间，既保证垫片安装时的初始贴合度，又避免表面过于光滑导致垫片受压后滑移。

　　从安装边界尺寸来看，该法兰的外径、螺栓孔中心圆直径、螺栓孔直径、颈部高度、密封面凸台高度、焊接端坡口尺寸均严格遵循DIN1092-1标准中DN200PN100规格的参数要求，焊接端开有标准V型坡口，组对时可与同壁厚的管道实现全焊透连接，焊缝强度与管道本体等强，满足高压管路的焊接质量要求。安装作业时，需保证法兰端面与管道轴线的垂直度偏差在标准允许范围内，螺栓紧固需采用对角交叉分次拧紧的方式，保证每个螺栓的预紧力偏差控制在合理区间，避免因受力不均导致法兰偏斜、垫片压溃或密封泄漏。在管路系统运行过程中，该法兰的锥颈结构可有效吸收管路产生的部分热胀冷缩位移和振动载荷，减少密封面的交变应力，提升整个管路连接节点的使用寿命。

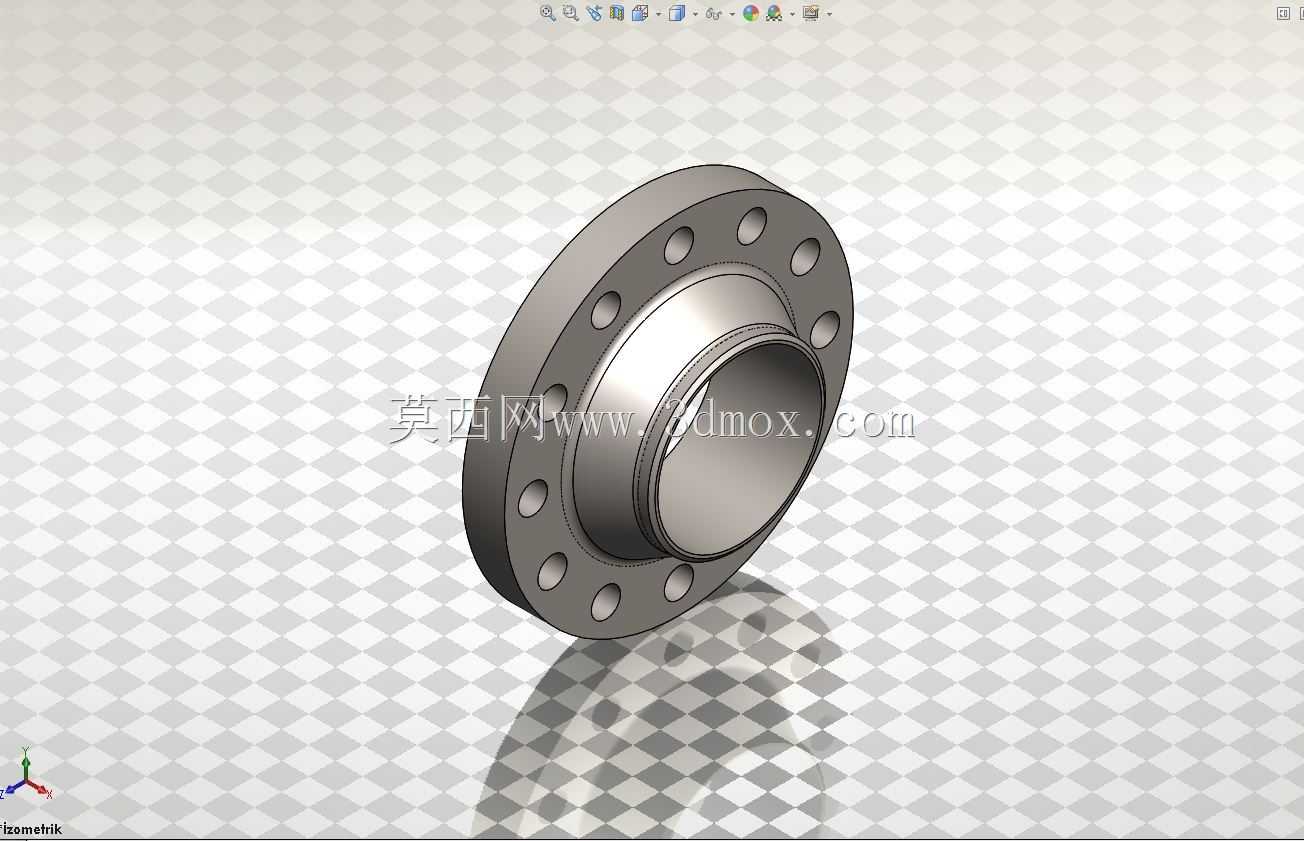

　　建模过程中，需重点关注颈部过渡圆弧的曲率、螺栓孔的位置度、密封面的平面度、焊接端坡口角度等关键尺寸的准确性，这些参数直接决定了该法兰模型在实际选型、装配模拟、工程出图时的参考价值，若尺寸偏差过大，会导致模拟装配时出现干涉、螺栓无法穿装、焊接间隙不符合要求等问题，无法为实际工程设计提供有效参考。同时，模型的细节处理需还原实际加工的倒角、去毛刺等工艺特征，避免出现锐边等不符合实际加工要求的结构，保证三维模型与实际工业产品的一致性，方便结构设计人员直接调用模型进行管路布局设计、应力仿真分析、装配干涉检查等工作，减少重复建模的工作量，提升工程设计效率。
