单槽V型带传动滑轮结构设计

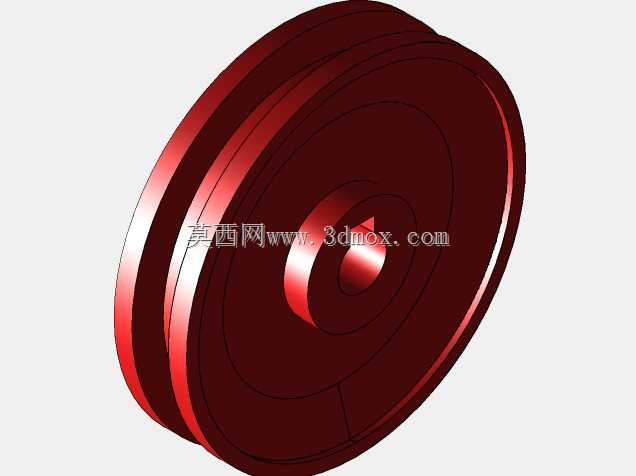

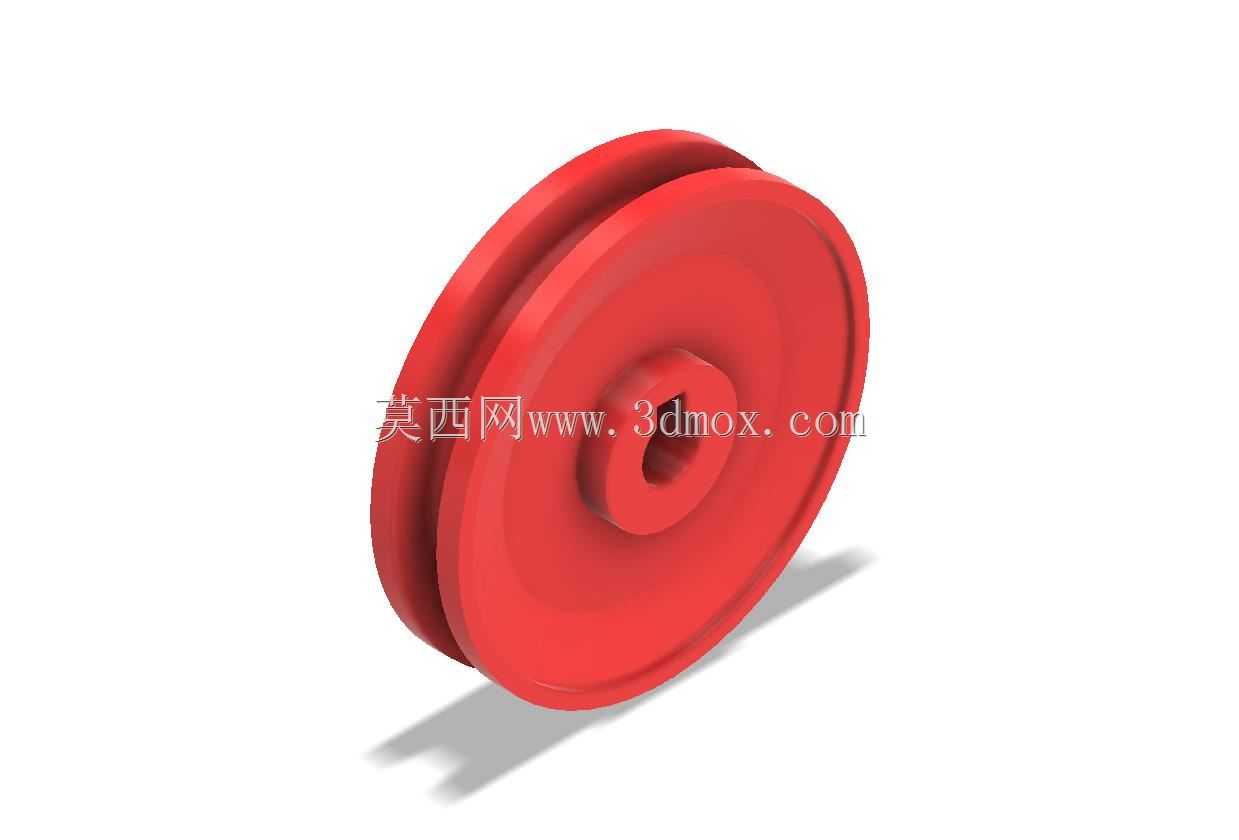

　　在带传动系统的设计选型环节，这类单槽V型槽滑轮是应用覆盖度极广的基础传动零件，从轻型输送线的动力传递、小型农用机具的传动换向，到车间小型工装的张紧导向，都能见到这类零件的实际应用。不同于多槽带轮适配大功率多组带传动的场景，单槽结构的滑轮更适合小功率、单根V带布置的传动链路，整体结构紧凑，安装占用空间小，在空间受限的设备布局中优势明显。从结构设计逻辑来看，轮体采用中心轮毂加两侧辐板的结构，中心开设的轴孔用于和传动轴配合，轴孔可根据实际安装需求设计键槽结构，传递扭矩的同时保证周向固定的可靠性，轮毂部分的厚度经过受力校核，能够承受带传动过程中产生的径向载荷与少量轴向窜动带来的附加载荷，避免长期运行后轮毂出现开裂或轴孔磨损超差的问题。

　　轮缘部分的V型槽尺寸严格匹配对应型号V带的截面参数，槽面的粗糙度控制在合理区间，既可以保证V带与槽面有足够的摩擦力传递动力，又不会因为槽面过于粗糙加剧V带的磨损，延长传动带的使用寿命；轮缘两侧的挡边高度经过计算，能够防止V带在运行过程中出现脱槽问题，尤其是在传动中心距较长、带体存在小幅跳动的工况下，挡边的限位作用可以大幅降低设备运行的故障概率。从安装边界来看，这类滑轮的轴向尺寸控制较为精简，安装时只需要保证轮槽的中心平面与配对带轮的槽中心平面重合，平面度误差控制在允许范围内，就可以避免V带出现偏磨问题；径向尺寸根据传动比需求设计，轮体外圆的跳动公差控制在合理范围，保证传动过程中带体的张紧力波动处于允许区间，

　　减少运行过程中的振动与噪音。在实际应用场景中，这类滑轮既可以作为主动轮或从动轮传递动力，也可以作为张紧轮调整带传动的张紧力，或是作为导向轮改变带体的传动方向，适配不同的设备布局需求。设计过程中，轮体的减重结构做了合理优化，在保证整体结构强度、满足长期运行刚度要求的前提下，尽可能减少轮体的自身重量，降低传动轴的转动惯量，减少设备启动阶段的负载冲击。轮体的材质可根据实际工况选择，普通工况下采用铸铁材质即可满足强度与耐磨需求，有轻量化需求的场景也可以采用铝合金或工程塑料材质，适配不同的载荷与使用环境要求。在装配环节，中心轴孔与传动轴的配合公差选用过渡配合，既可以保证装配的便利性，又能避免运行过程中轮体与轴之间出现相对转动，

　　配合键连接的结构，能够稳定传递设计要求的额定扭矩。这类滑轮的日常维护成本较低，只需要定期检查槽面的磨损情况、V带的张紧度，就可以保证长期稳定运行，在各类中小型机械设备的传动系统中，是可靠性与经济性平衡较好的基础传动零件。
