异形双法兰连接转接结构件

　　在流体输送管路、小型液压动力单元、气动控制回路的布设场景里，经常会遇到两端安装接口孔位不匹配、法兰规格存在差异的对接需求，这类场景下常规的标准法兰无法直接完成跨规格对接，强行通过焊接改孔的方式不仅会破坏管路的防腐涂层，还会在焊接位置形成应力集中点，长期受管路振动、介质压力波动影响容易出现焊缝开裂、介质渗漏的问题，这时候就需要用到这类异形结构的双法兰转接件来完成过渡连接。

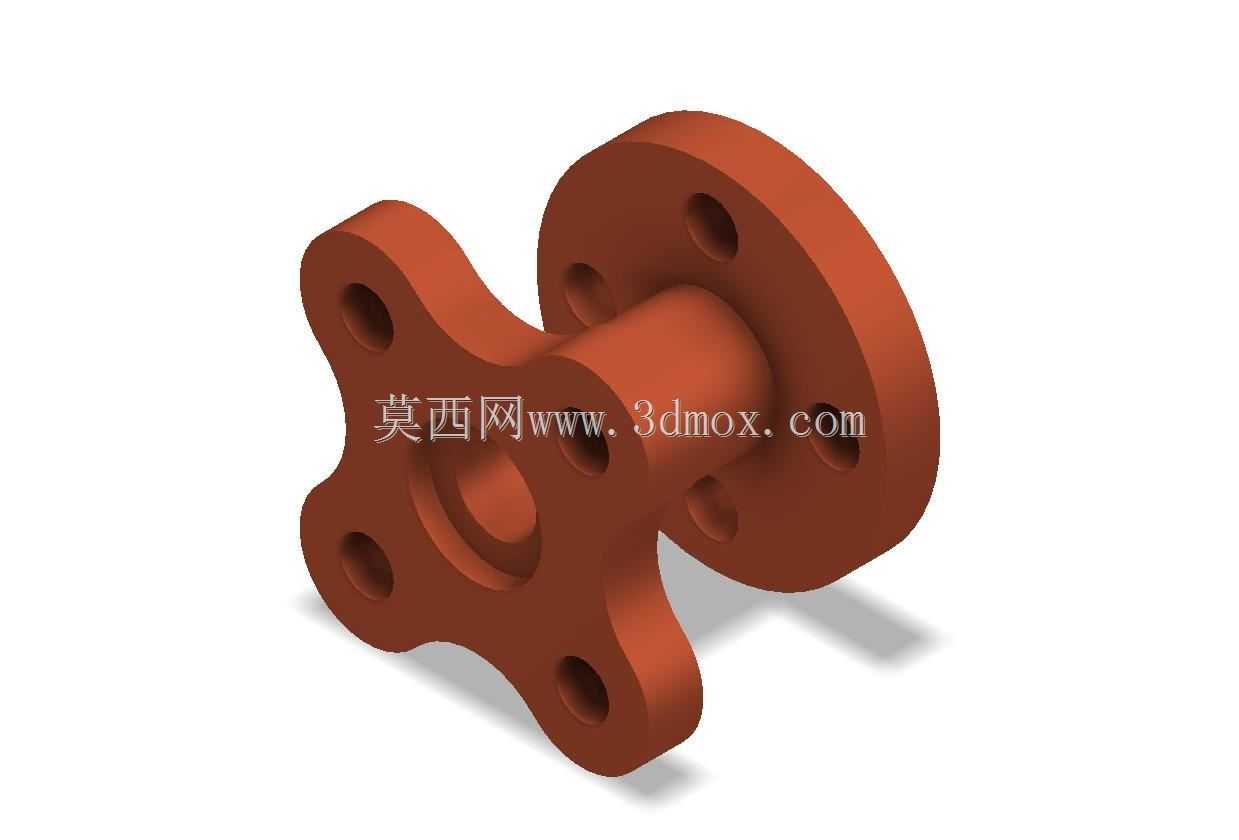

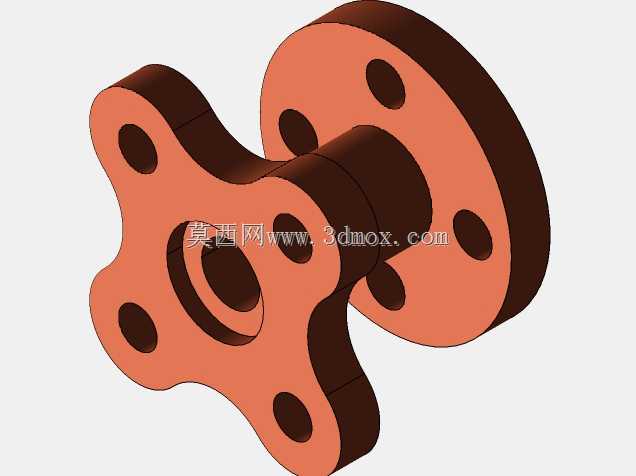

　　从结构设计逻辑来看，这个零件采用一体化铸造成型后再做机加工的工艺路线，主体为中空筒状通腔，保证介质可以无阻碍从一端流向另一端，通腔的内径尺寸匹配常规小通径管路的介质流量需求，不会因为转接结构造成通径缩径、压损过大的问题。零件一端为标准圆形法兰盘，盘面上均匀分布四个螺栓过孔，孔位的分度圆直径、孔径尺寸完全匹配对应规格的标准法兰安装要求，安装时可以直接和管路端的标准法兰通过螺栓紧固，配合密封垫片就能实现端面密封。另一端采用三耳式异形法兰结构，三个安装耳沿周向120度均匀分布，每个耳片上都加工有同轴的螺栓过孔，这种非整圆的法兰结构主要是为了适配安装空间受限的场景——部分设备内部的管路对接位置周边有凸起的结构筋、其他管线排布，整圆法兰的外径过大无法放入安装位，三耳结构去掉了非安装区域的多余材料，既缩小了零件的整体占用空间，又能保证三个紧固点的连接强度足够，不会因为紧固点数量减少出现连接松动、密封失效的问题。

　　做结构设计的时候，需要重点控制几个关键尺寸的公差：首先是两端法兰端面的平行度，必须控制在0.05mm以内，否则安装紧固后两个连接面会出现偏斜，密封垫片受压不均匀，局部位置压合量不足就会出现渗漏；其次是两端法兰上螺栓孔的位置度公差，要控制在0.1mm以内，避免现场安装时出现螺栓无法穿入、需要强行铰孔的问题，尤其是三耳端的三个孔位，因为是非对称布局，一旦孔位偏差超差，零件就无法适配对应的安装接口，直接报废。另外筒身和两端法兰的衔接位置做了R角过渡，没有尖锐的直角衔接，一方面是减少铸造时的应力集中，避免零件在承压过程中从衔接位置开裂，另一方面也可以减少介质在腔体内流动时的紊流，降低介质流动带来的振动和噪音。

　　从安装边界来看，这个零件的整体轴向长度较短，适合安装间距紧凑的管路对接场景，安装时不需要对原有管路做过长的裁切调整，只需要把原有两个对接端的法兰面清理干净，分别在两端面放置对应规格的密封垫片，再穿入螺栓按照对角顺序逐步拧紧即可，不需要额外的焊接、粘接工序，后期维护拆卸也很方便，如果后续管路需要改路，直接拆下螺栓就能更换转接件，不会破坏原有管路的结构。零件的材质可以根据使用场景选择，普通水、气介质场景用普通碳钢做表面喷塑防锈处理即可，有腐蚀性介质的场景可以换成不锈钢材质，高压液压场景则可以选用锻钢材质提升整体承压能力，结构本身不需要做大幅修改，只需要根据材质调整对应的壁厚参数就能满足不同压力等级的使用需求。

　　在实际选型使用时，需要先确认两端对接法兰的孔位参数、通径尺寸、工作压力等级，保证转接件的通径和管路通径一致，螺栓孔的位置和对接端完全匹配，承压等级高于管路的额定工作压力，避免出现小马拉大车的情况。另外安装时要注意密封垫片的材质要和输送介质兼容，比如输送高温油液的场景要选用耐油耐高温的氟橡胶垫片，输水场景可以选用普通橡胶垫片，避免垫片被介质腐蚀老化造成渗漏。日常巡检时只需要检查螺栓的紧固状态、法兰面有没有渗漏痕迹即可，不需要做额外的维护保养，整体的使用寿命可以和整套管路系统保持一致。
