三角加强型立式双耳安装固定支座

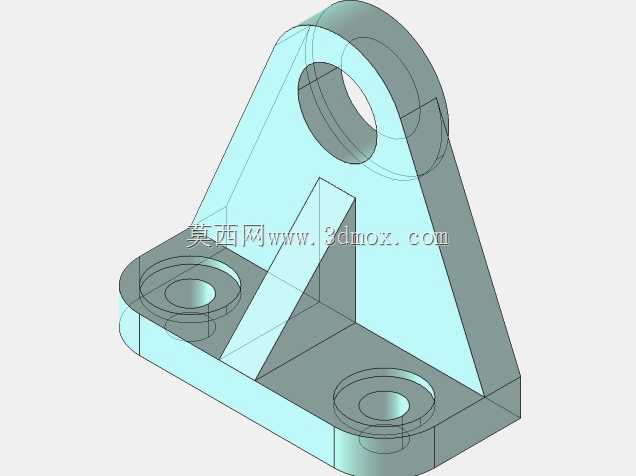

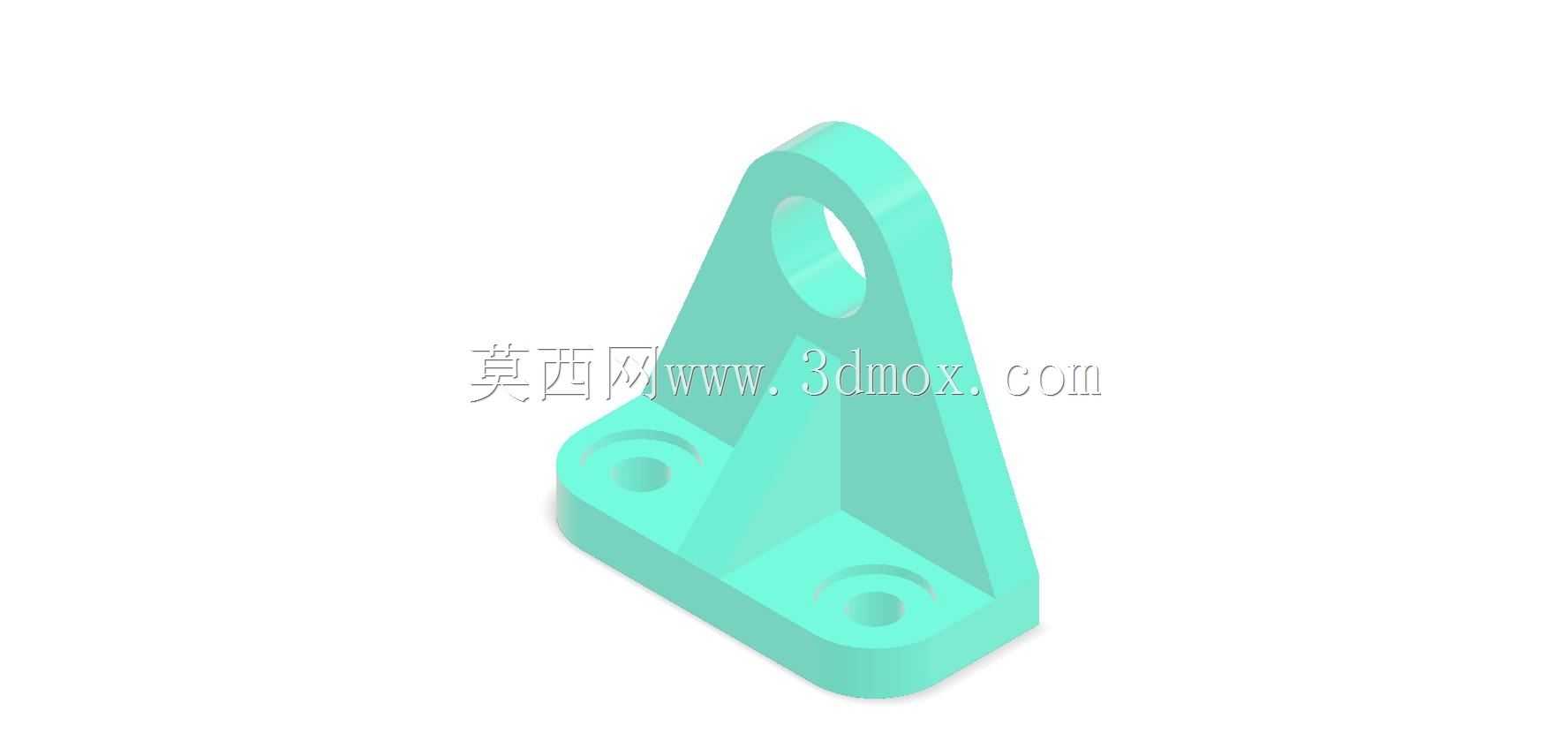

　　在轻工自动化输送线、小型非标工装台架、户外轻型设备挂载等场景里，这类带三角加强结构的立式固定支座是很常见的连接承载构件，主要承担垂直方向载荷传递、侧向晃动限位的作用，很多时候会作为小型气动元件、管线支架、检测传感器的安装基座，也会用在小型设备的边角支撑位置，替代焊接式的固定耳板，减少现场焊接的工序量，同时保证安装位置的互换性。从结构设计来看，底部是带两个沉头安装孔的矩形底板，沉孔设计可以让内六角螺栓安装后头部完全埋入板面，不会突出支座底面影响安装贴合度，两个安装孔的孔距预留了足够的扳手操作空间，安装时不需要额外避让周边构件；上部的单耳吊环式结构开有贯通的销轴孔，用来穿装销轴或者螺栓实现和上部被支撑构件的铰接连接，

　　耳板两侧和底板之间设置了整面的三角加强筋，筋板厚度和耳板、底板保持一致，避免应力集中在筋板和主体的连接位置，这种等厚设计也适合采用一体注塑或者铸造成型，加工时不需要额外做厚薄过渡的工艺处理。实际选型使用时要注意安装边界的尺寸限制，底板的长宽尺寸决定了支座和安装面的接触面积，接触面积越大，单位面积的压应力越小，在铝合金型材框架或者薄钢板安装面上使用时，不会因为局部压强过大导致安装面凹陷变形；上部耳孔的中心高度是核心安装尺寸，决定了上部构件的安装高度基准，设计选型时要核对这个尺寸和整体设备的安装高度链是否匹配，避免出现安装后上部构件和周边结构干涉的问题。从受力角度分析，这种三角加强结构可以有效抵消上部载荷带来的弯矩，

　　当上部构件受到侧向冲击力时，加强筋会把侧向力分散传递到底板的整个安装面，而不是让耳板根部单独承受弯矩，相比没有加强筋的直耳式支座，抗侧向载荷的能力能提升60%以上，不容易出现耳板根部断裂的失效问题。在三维建模过程中，这类构件的建模重点是处理好各部位的圆角过渡，所有的棱边都做了统一半径的倒圆角处理，既可以避免安装时锐边划伤操作人员，也能消除成型过程中的应力集中点，尤其是耳板和加强筋的连接位置、加强筋和底板的连接位置，圆角半径不能过小，否则铸造或者注塑时容易出现填充不满的缺陷，3D打印制作时也容易在层间位置出现断裂。另外底板上的两个沉头孔的同轴度、上部耳孔和底板安装面的垂直度是关键形位公差，建模时要注意标注对应的公差要求，

　　实际加工时如果这两个形位公差超差，会导致安装后上部构件出现偏斜，销轴穿装后出现卡滞，长期运行会出现异常磨损。这类支座在日常设备维护中也很方便更换，因为是标准的螺栓安装结构，不需要破坏原有安装面的结构，只需要拆卸两个固定螺栓就可以完成支座的更换，相比焊接固定的支座，后期维护成本更低，也方便调整安装位置，在需要频繁调整构件安装位置的试验台架类设备上，这种结构的优势会更明显。
