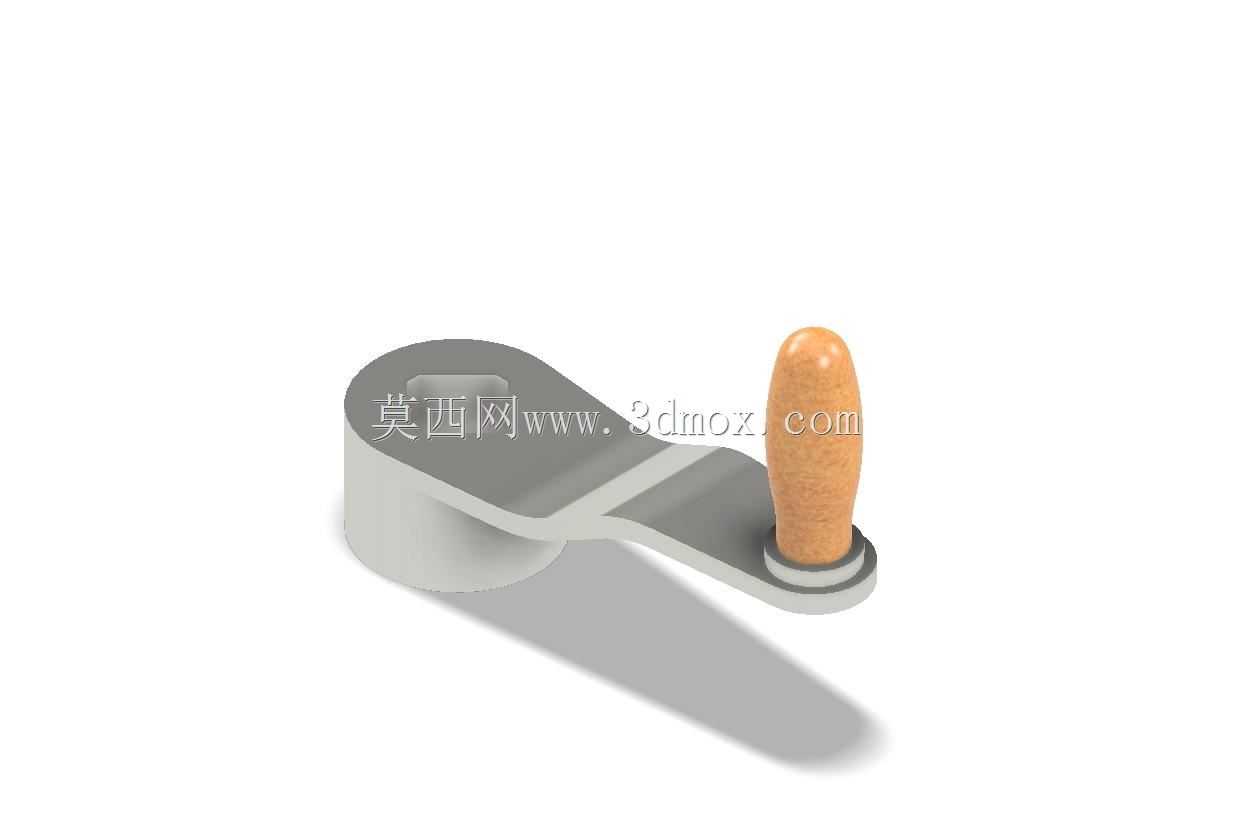

带木质握柄手动操作杠杆式锁紧手柄

　　这类带木质握柄的杠杆式操作手柄，在中小型工装夹具、小型台钳、工位定位装置、轻型手动压力机构上的应用十分普遍，属于手动操作类机械构件里的典型结构，很多需要人工快速锁紧、释放的工位都会用到这类零件，相比旋钮式、螺纹旋紧式的操作件，它的操作力臂更长，单次扳动就能完成锁紧或释放动作，不需要多圈旋转，在频繁切换装夹状态的工位上能大幅降低操作强度，提升工位作业的效率。

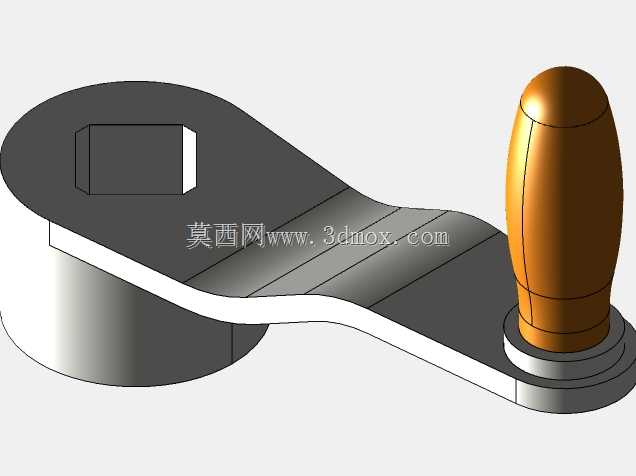

　　从结构设计来看，整个构件分为三个核心功能段，最下端的圆柱基座是安装定位段，这个部分通常是套在对应转轴或者锁紧螺杆的端部，基座内孔会根据配套轴的形式设计成光孔带顶丝固定、D型孔防转、或者内螺纹直接旋接在螺杆端，安装时基座嵌入安装座的对应沉孔内，限制径向的窜动，扳动时整个手柄绕基座的轴线做圆弧摆动，基座的轴向长度需要匹配安装座的壁厚，保证转动时不会出现轴向脱出的问题，同时基座下端面和安装座接触面会做小倒角处理，避免装配时锐边刮伤安装面，也能降低转动时的摩擦阻力。中间的金属杠杆臂是传力段，采用扁平的变截面结构，从基座位置向握柄方向逐渐收窄，这种设计一方面是优化力的传递路径，扳动时的力矩从握柄端传递到基座转轴处，变截面结构能在保证结构强度的前提下减少不必要的材料用量，降低零件整体重量，另一方面扁平结构的侧面可以做限位配合，在安装座上对应位置加装限位块，就能限制手柄的最大扳动角度，避免过扳导致内部锁紧机构过载损坏，杠杆臂的弯折角度是经过受力校核的，当手柄处于锁紧工位时，握柄的位置刚好处于人手自然施力的高度，不需要刻意抬臂或者弯腰就能完成操作，同时这个角度也能保证锁紧状态下机构处于死点位置，不会因为设备运行的振动导致手柄自行松脱。最上端的木质握柄是操作接触段，采用椭圆柱的造型，相比圆柱形握柄更贴合人手握持的弧度，木质材料的导热性差，在冬季车间低温环境下操作不会有冰手的触感，同时表面经过打磨抛光后没有尖锐棱角，长时间握持操作也不会磨手，握柄和金属杠杆臂的连接采用过盈压装加横向销钉固定的方式，避免频繁扳动后握柄出现松动转动，握柄的长度设计刚好适配成年人四指握持的尺寸，握持时手掌能完全包裹握柄，施力时不会出现打滑的问题。

　　在实际选型适配的时候，首先要确认基座的安装尺寸，包括基座的外径、内孔配合尺寸、基座轴向高度，这些参数直接决定了手柄能不能顺利装到现有机构上，其次要确认杠杆臂的回转半径，也就是握柄中心到基座轴线的垂直距离，这个尺寸决定了扳动手柄时所需的操作力大小，同样的锁紧力矩需求下，回转半径越大，人手需要施加的力就越小，但也要注意安装位置周围的空间边界，要保证手柄在整个扳动行程范围内不会和周边的设备构件、工装零件发生干涉，尤其是在多手柄并排布置的工位上，要预留足够的手指操作空间，避免扳动一个手柄时碰到相邻的操作件。另外这类手柄的金属部分通常采用碳钢材质做表面喷塑或者镀锌处理，应对车间内的切削液、油污环境有不错的防锈能力，木质握柄也会做浸油处理，避免长期接触油污、汗液出现腐烂开裂的问题，日常维护只需要定期在基座转动位置滴加少量润滑油，保证转动顺畅没有卡滞即可，不需要做额外的特殊保养。

　　很多做小型非标工装的设计人员在选型这类操作件的时候，经常会忽略扳动角度和周边空间的干涉问题，只看安装孔尺寸匹配就直接选用，最后装配完才发现手柄扳到一半就被旁边的零件挡住，没法达到预设的锁紧行程，要么就是握柄尺寸选的太小，操作时捏不住，需要很大的力才能扳动，反而降低了操作效率，还有的设计没有考虑锁紧死点的位置，手柄锁紧后刚好处于力臂垂直的位置，设备运行产生振动后手柄容易自行回弹松脱，导致装夹失效，这些都是实际应用中经常碰到的问题，在建模阶段就要把整个扳动行程的运动包络做出来，逐一核对周边的间隙，同时调整杠杆臂的角度，保证锁紧状态下机构能稳定保持在锁止位置，不会出现自行松脱的风险。
