双轴承座集成式安装基座结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:496040
  • 双轴承座集成式安装基座结构设计
  • 双轴承座集成式安装基座结构设计

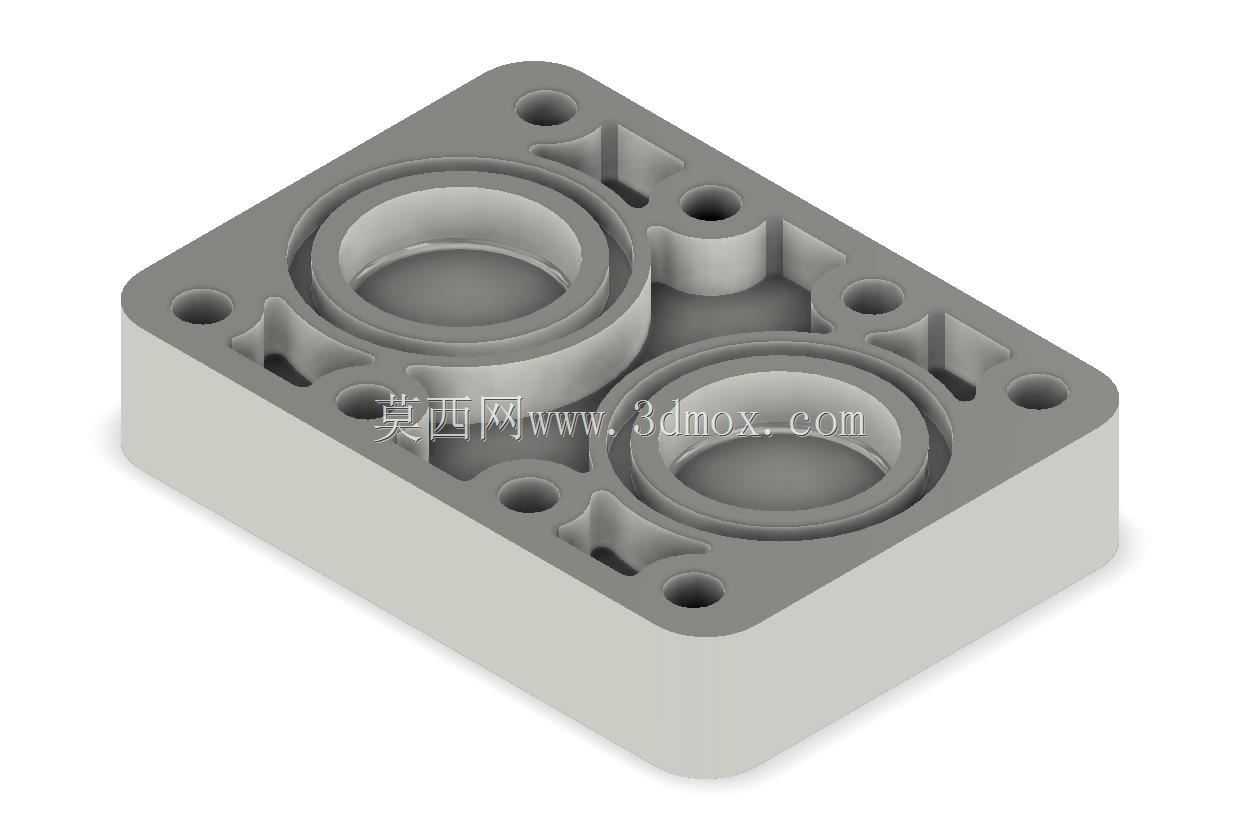

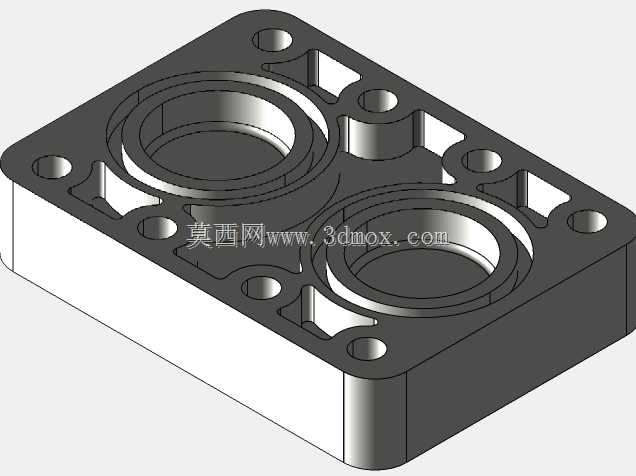

  在各类传动系统布局中,支撑旋转轴系的基座结构直接决定了整套传动链路的运行稳定性,这款双孔集成式安装基座,主要面向平行轴布置的传动场景设计,可同时为两根平行排布的转轴提供轴承安装定位与支撑,常见于小型齿轮传动箱、双轴输出动力单元、同步输送机构的端部支撑位置,替代传统分体式单轴承座的拼接安装方案,从根源上消除分体安装带来的同轴度、平行度累积误差。从结构设计逻辑来看,基座整体采用方块式一体化铣削成型思路,主体基材可选铸铁或6061铝合金,根据应用场景的载荷等级灵活调整:重载传动场景下选用铸铁材质,依托材料的阻尼特性吸收轴系运行产生的振动;轻载高速场景下选用铝合金材质,降低整体结构自重,提升散热效率。

  基座上的两个轴承安装孔为同轴度严格管控的台阶孔结构,孔位内径与标准深沟球轴承或角接触轴承的外圈外径采用过渡配合,孔底预留轴承轴向定位台阶,安装时轴承可直接抵靠台阶面完成轴向定位,无需额外加装定位挡圈,减少装配工序的同时,避免挡圈松动带来的轴向窜动风险。安装面的布局充分考虑了现场装拆的便捷性,基座法兰面均匀排布8个贯通安装孔,孔位采用沉头设计,可使用内六角螺栓从基座正面直接穿入完成与设备机架的固定,沉头结构可保证螺栓头完全埋入基座平面内,不会突出表面干涉周边其他零部件的布置,安装孔的位置度公差控制在0.02mm以内,可直接适配标准化的安装底板,无需现场二次配打孔位。两个轴承孔周边设计有网格状加强筋结构,这部分结构并非冗余设计:

  一方面可以在不大幅增加基座整体壁厚的前提下,提升轴承安装孔周边的结构刚性,避免轴系受径向载荷时安装孔出现形变导致轴承卡滞;另一方面加强筋形成的凹槽结构可以作为润滑脂的暂存空间,轴承运行过程中溢出的润滑脂会留存于凹槽内,不会直接流淌到设备其他部位,同时凹槽结构也增大了基座的散热面积,可将轴承运行产生的热量更快传导到周边空气中,降低轴承长期运行的温升。基座的上下安装平面均经过精铣加工,平面度控制在0.01mm以内,表面粗糙度达到Ra1.6,既可以保证与机架安装面的紧密贴合,避免安装后出现基座倾斜,也可以作为后续加装密封端盖的定位基准面,端盖安装后可与基座平面完全贴合,防止灰尘、切削液等杂质进入轴承内部,延长轴承的维护周期。

  从安装边界尺寸来看,基座整体为矩形块状结构,长宽尺寸控制在紧凑范围内,两个轴承孔的中心距按照常用平行轴传动的中心距系列设计,可直接适配模数1-2的圆柱齿轮传动配对,安装时无需额外调整轴间距,只要将轴承压入安装孔内,穿入转轴后即可保证齿轮的正确啮合侧隙,大幅降低现场装配的调试难度。基座的厚度尺寸经过载荷校核,可承受单轴最大5kN的径向载荷,满足大部分中小型传动设备的载荷需求,底部平面无突出结构,可直接贴平安装在平整的机架面板或者型材安装面上,适配性较强。在实际应用中,这款基座可用于小型输送带的双辊端部支撑,替代原本两个独立的单轴承座,安装时只需一次找正即可完成两个支撑位的定位,相比分体式安装可节省至少一半的装配调试时间;也可用于小型减速机的输入输出端集成支撑,将原本分散在箱体上的两个轴承位集成在独立基座上,降低减速机箱体的加工难度,即使基座出现磨损,也可单独更换基座,无需更换整个箱体,降低后期维护成本。结构设计过程中,特意在轴承孔的侧壁预留了细小的通气缺口,当轴承压入安装孔时,孔内的空气可通过缺口排出,避免孔内憋压导致轴承无法安装到位,同时这个缺口也可作为润滑脂的加注通道,维护时无需拆卸端盖,即可通过缺口向轴承内部补充润滑脂,简化维护操作。基座的所有棱边均做了C1倒角处理,既可以避免安装过程中锐边划伤操作人员,也可以去除机加工产生的毛刺,保证零部件装配时的贴合精度,不会因为毛刺垫在结合面之间导致安装倾斜。
