立体三通塑料管道连接接头结构

　　在民用给排水、化工流体输送、小型灌溉管路的布设场景中，经常会遇到单路流体需要同时向两个垂直方向分流的工况，这类空间走向的管路如果采用多个平面弯头加直通件拼接，不仅会增加接口数量提升渗漏风险，还会占用更多管路安装空间，在狭小的设备内部走线、墙体预埋管路场景中，多段拼接的方案往往难以适配空间边界要求。这款立体三通接头就是针对这类空间分流需求设计的一体式管路连接件，三个接口呈空间垂直分布，能够直接实现单管路输入、两个垂直方向同时输出的流体走向，无需额外搭配弯头件调整管路角度。从结构设计来看，接头主体采用等径接口设计，三个连接端的内径、外径尺寸保持一致，可直接适配同规格的塑料管材，连接端外壁预留了均匀的壁厚余量，

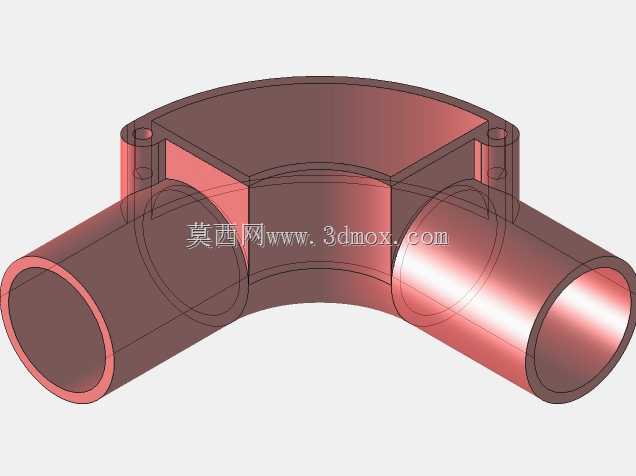

　　既可以采用粘接方式与PVC类管材固定，也能在外部加装卡箍实现可拆卸式连接，适配不同压力等级的管路使用需求。接头的转角位置做了圆弧过渡处理，没有直角突变的流道结构，流体经过分流位置时不会产生明显的紊流区，能够有效降低管路局部压力损失，减少流体携带杂质在转角位置沉积堵塞的概率。接头顶部的两个带孔凸台是安装固定结构，在管路布设时可以通过自攻螺丝或者扎带穿过这两个孔位，将接头直接固定在墙面、设备机架或者预埋的安装基座上，避免管路充压后因为流体冲击力产生接头移位、接口松脱的问题。在建模过程中，首先需要确定三个接口的中心轴线位置，确保三个轴线两两垂直且交汇于同一点，保证流道的对中性，避免出现接口错位导致的管材无法插入的问题；

　　流道内壁的拔模角度需要控制在合理范围，既满足注塑生产的脱模要求，又不会因为锥度过大导致管材插入深度不足影响连接强度。接头的外壁厚度根据常规塑料管件的耐压要求设计，整体壁厚均匀，避免注塑过程中出现缩痕、气泡等成型缺陷，转角位置的外壁同样做了圆弧加厚处理，提升接头受外力冲击时的结构强度，避免安装过程中用力过大导致转角开裂。从安装边界来看，这款接头的整体外轮廓尺寸紧凑，三个接口的外伸长度控制在常规管件连接的最小要求范围内，在狭小空间内布设时，只需要预留出三个方向的管材插入空间，以及顶部固定位的安装操作空间即可，不需要额外预留弯头拼接的操作余量，非常适合在设备内部紧凑管路、家装水电改造的墙槽预埋、小型灌溉系统的支路分流等场景使用。

　　实际使用中，这类一体式立体三通相比多件拼接的方案，接口数量从三个减少到一个整体件的三个连接端，渗漏点数量减少三分之二，长期使用的可靠性更高，而且安装时只需要一次定位固定，不需要调整多个弯头的相对角度，能够大幅提升现场管路安装的效率，降低施工人员的操作难度。针对不同的输送介质需求，这款接头的结构可以直接适配PP、PVC、ABS等多种常用工程塑料材质，不需要修改核心结构尺寸，只需要根据材质的成型特性微调壁厚和圆角参数即可，具备较好的结构通用性。在流道设计上，分流位置的内腔做了平滑的导流曲面，流体从主接口进入后，能够顺着曲面均匀分流到两个侧接口，不会出现偏流现象，对于带有微小固体颗粒的流体输送场景，也能减少颗粒对内壁的冲刷磨损，延长接头的使用寿命。
