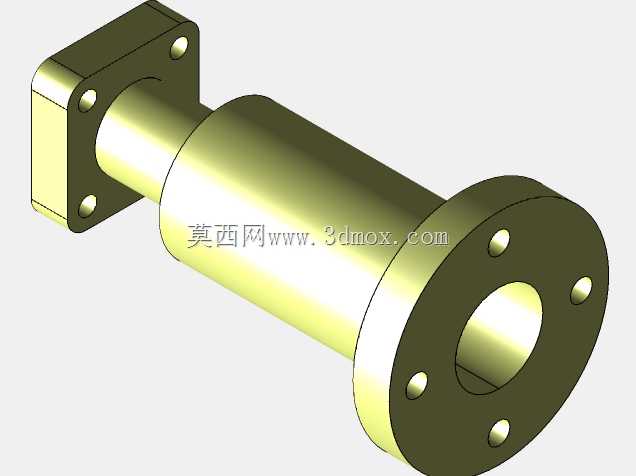

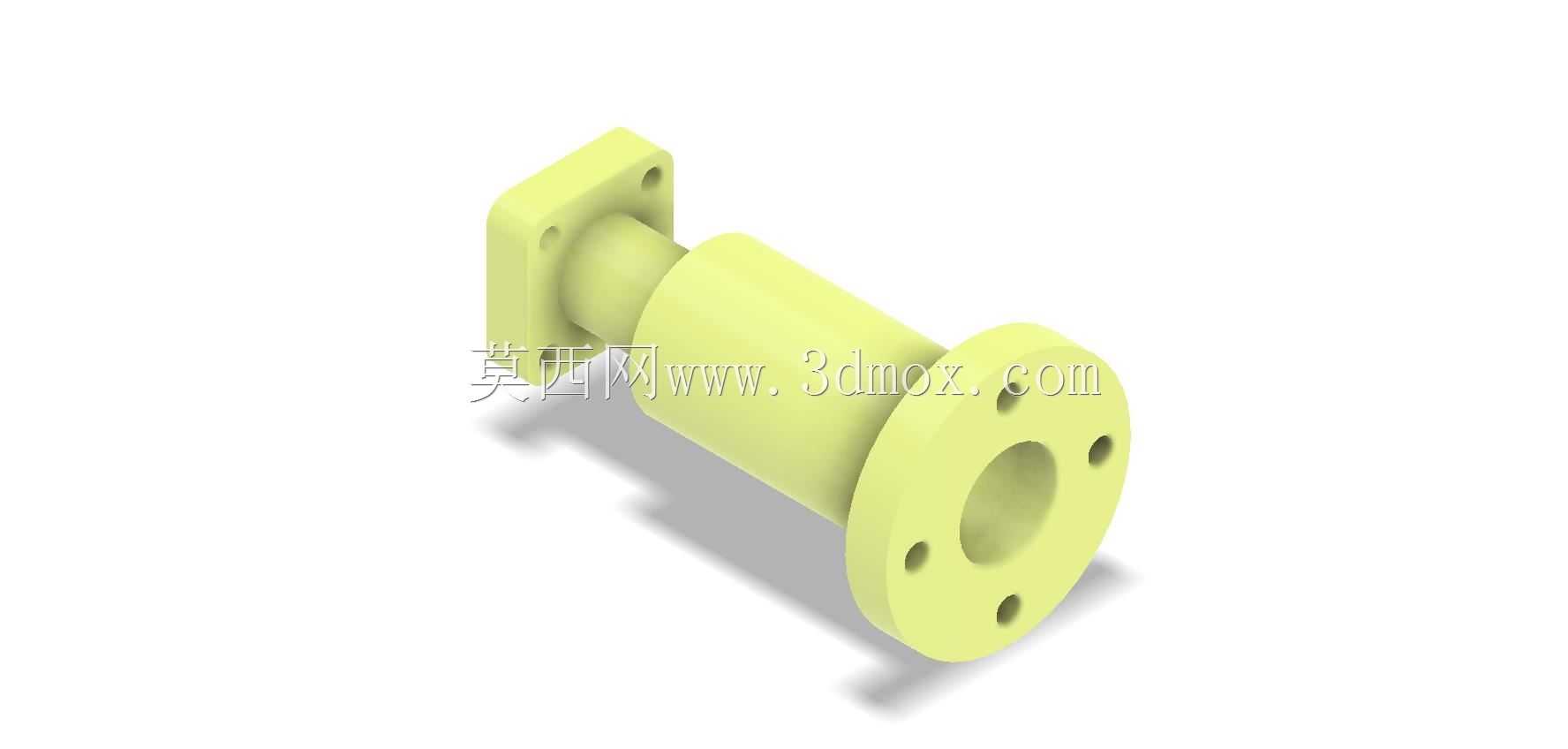

带方形安装座的法兰式连接轴套结构

　　在流体输送管路、小型动力传动单元以及轻工自动化生产线的工位对接环节，这类带单侧方形安装座的法兰式轴套构件，往往承担着管路对接导向、传动轴径向支撑、工位模块定位衔接的多重作用，不同于常规等径直通轴套，该结构将安装固定端与法兰对接端做了差异化结构设计，能够在狭小安装空间内同时满足轴向定位、径向承载以及端面密封对接的需求。从实际应用场景来看，这类构件常出现在小型气动执行机构的输出端衔接位置，或是洁净流体管路的中段支撑对接处，方形安装座的两个安装孔可直接通过螺栓固定在设备侧壁或安装立板上，不需要额外加工配套的安装支座，能有效减少装配环节的零件数量，降低现场安装的对齐难度。设计阶段首先要明确两端的对接边界，

　　方形安装座侧的对接端为小直径圆柱凸台，凸台外径与安装面板上的预制定位孔采用间隙配合，装配时凸台先插入定位孔完成预定位，再通过两个安装孔穿入螺栓锁紧，能避免安装过程中构件出现径向偏移，保证后续法兰对接的同轴度。另一端的圆形法兰盘上均匀分布四个安装通孔，孔位分布遵循通用法兰对接的孔位规范，可与同规格的管路法兰、传动端法兰直接对接，法兰端面预留有密封件安装槽位，对接时可嵌入O型密封圈实现端面密封，满足低压流体输送场景的密封要求。主体轴身部分采用等径圆柱结构，内壁为光滑通孔，根据使用场景的不同，内壁可做抛光处理用于流体介质通过，也可加装含油衬套作为传动轴的支撑轴套，承受传动轴运转过程中的径向载荷。结构设计上做了多处应力优化，

　　方形安装座与轴身的衔接位置、法兰盘与轴身的衔接位置都采用了圆角过渡，避免机加工过程中出现应力集中，同时也能减少构件承受交变载荷时的断裂风险，轴身外壁与两端凸台、法兰的衔接处没有多余的凸棱结构，既方便机加工时的一次装夹车削成型，也能减少使用过程中的积尘积液问题。安装边界方面，方形安装座的边长尺寸控制在适配常规设备安装面板的预留空间范围内，两个安装孔的中心距符合通用小型安装座的孔距规范，不需要对现有设备面板做额外的扩孔或改孔加工，法兰端的四个安装孔中心圆直径与同压力等级的标准法兰尺寸匹配，可直接替换同规格的常规对接轴套，不需要改动对接端的其他零件结构。实际选型使用时，需要根据承载需求确认轴身的壁厚参数，作为传动支撑使用时，

　　壁厚要满足径向载荷下的变形量要求，作为流体管路对接使用时，壁厚要满足管路工作压力下的强度要求，同时法兰端面的密封槽尺寸要与选用的密封圈线径匹配，避免出现密封失效的问题。这类集成式连接构件相比分体式的安装座加轴套加法兰的组合结构，减少了零件之间的配合间隙，长期使用过程中不会因为配合面松动出现对接偏移的问题，整体结构的刚性更好，同时装配工序更简单，只需要一次定位锁紧即可完成安装，能有效提升设备装配的效率，在小型自动化设备、轻工输送管路、小型动力单元的结构设计中，这类集成化的连接构件已经逐步替代传统的多零件组合结构，成为紧凑空间内对接安装的优选结构方案。建模过程中需要重点保证两端安装结构的同轴度，方形安装座的安装孔中心连线要与轴身轴线垂直，法兰端的安装孔要均匀分布在同一中心圆上，所有过渡圆角的尺寸要统一，避免加工时出现应力集中的薄弱点，内壁的粗糙度要根据使用场景做对应调整，作为流体通道时内壁粗糙度要达到Ra1.6以下，减少介质流动的阻力，作为轴套支撑时内壁粗糙度要满足衬套安装的配合要求，保证衬套压入后不会出现松动或内壁划伤的问题。
