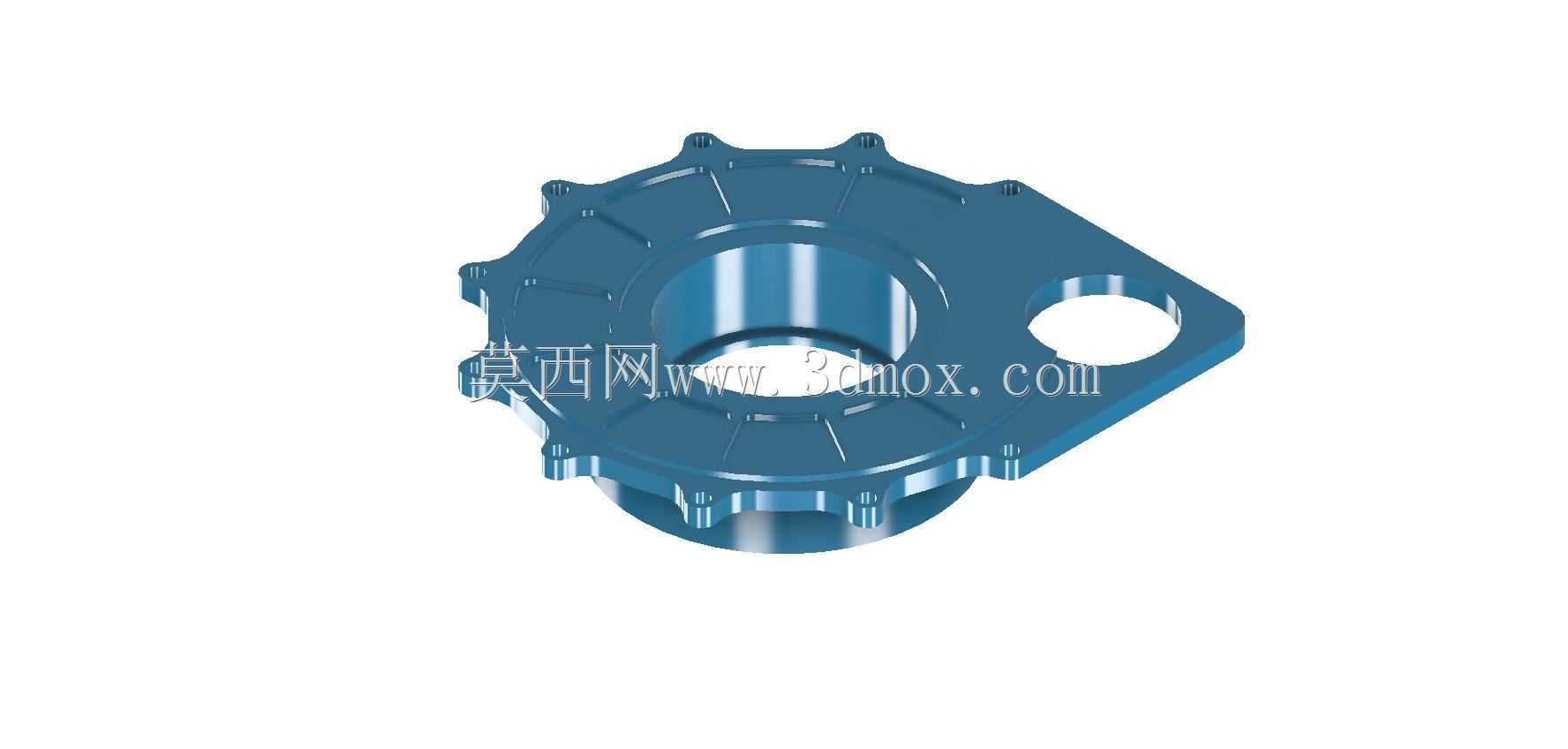

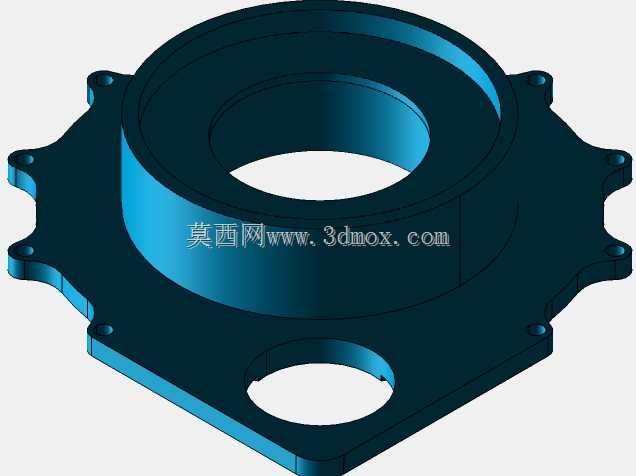

带侧装耳位的凸台法兰式端盖结构

　　这类带侧伸安装耳的凸缘端盖，在中小功率传动箱、闭式泵组、分动箱的壳体端面密封场景里应用十分普遍，区别于常规圆形法兰端盖，侧伸耳位的设计主要是为了适配安装空间受限的设备布局，不需要在主壳体周边额外布置安装支座，直接通过耳位的通孔完成端盖的侧向定位，能有效压缩整机的径向安装尺寸，在紧凑型农机传动单元、小型工程机械的辅助取力口、工业输送线的立式减速单元输出端都能见到这类结构的实际应用。从结构功能来看，端盖中心的凸起筒段是核心功能区，内侧预留的轴承位台阶可以直接承托深沟球轴承或者圆锥滚子轴承的外圈，筒段内壁的粗糙度要求控制在Ra1.6以内，保证轴承外圈装配后的同轴度，避免轴系运转时出现偏磨；筒段外侧的环形槽是用来安装骨架油封的，

　　槽宽和槽深的公差严格控制在±0.05mm，能适配标准型号的外露骨架油封，防止壳体内部的润滑油从轴伸位置渗漏，同时阻挡外部的粉尘、切削液进入壳体内部污染润滑介质。端盖主体的法兰面沿周向均匀布置了8个螺栓过孔，孔位的位置度公差不超过Φ0.1mm，装配时配合M6或者M8的内六角圆柱头螺栓，能将端盖牢牢压合在壳体的结合面上，结合面处预留的0.3mm深度的密封胶槽，装配时涂覆平面密封胶或者加装耐油橡胶垫片，就能实现端面的静密封，不会出现渗油问题。侧伸的安装耳上开有一个大尺寸的通孔，这个孔并非用于端盖自身和壳体的连接，而是用来穿装设备的固定销轴或者外接管路的固定卡箍，在一些需要将传动单元侧挂在设备机架上的场景里，这个耳位可以直接作为挂装受力点，

　　不需要额外在壳体上焊接安装支架，减少了壳体的加工工序，也降低了整体的装配难度。设计这类端盖的时候，首先要匹配壳体内安装的轴承外径尺寸，确定中心筒段的内径参数，再根据轴伸的直径确定油封的规格，反向推导筒段的长度，保证油封安装后唇口正好对准轴上的耐磨衬套位置；法兰盘的外径要比壳体上的止口直径大4-6mm，保证螺栓拧紧后法兰面有足够的压紧力，周向螺栓的分布圆直径要避开壳体内部的齿轮回转轨迹，避免螺栓过长伸入壳体内和运动部件发生干涉。侧伸耳位的位置需要结合整机的安装布局确定，耳位的厚度比法兰主体薄2mm左右，既保证足够的结构强度，又不会过多增加端盖的整体重量，耳位上的通孔中心到端盖中心的距离要严格匹配机架上的安装孔位，公差控制在±0.

　　15mm以内，避免装配时出现孔位错位无法穿装固定件的问题。从实际使用的反馈来看，这类端盖的失效形式大多集中在法兰面变形导致的渗油、耳位受力断裂两个方面，所以在结构设计时，法兰面和中心筒段的连接处做了R2的圆角过渡，减少应力集中，侧伸耳位和法兰主体的连接处也做了加强筋过渡，能承受不低于500N的侧向拉力不会出现断裂；材质选用压铸铝合金或者球墨铸铁，压铸铝合金的端盖重量轻，适合对整机重量有要求的移动设备，球墨铸铁材质的端盖强度更高，适合重载、有冲击载荷的工业设备场景。端盖的整体安装边界需要注意，中心筒段伸入壳体内部的长度不能超过轴承外圈的宽度，避免顶到轴承保持架影响轴承正常运转，法兰面外侧的凸起高度要保证轴伸转动时不会和外部的连接件发生剐蹭，侧伸耳位的外轮廓要避开周边的管路、线束布置空间，不会和相邻部件产生装配干涉。
