多向接口带法兰安装座机械构件

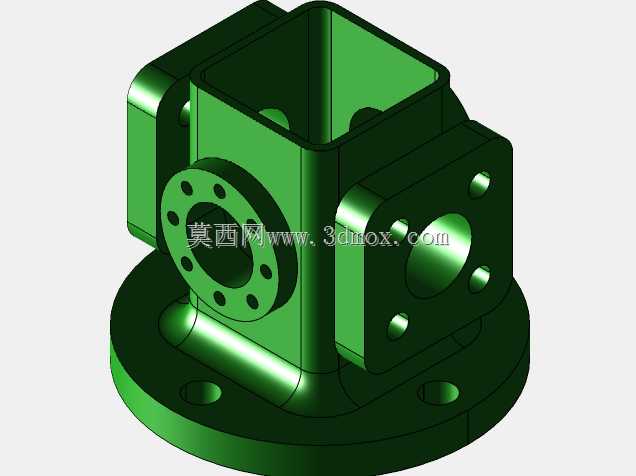

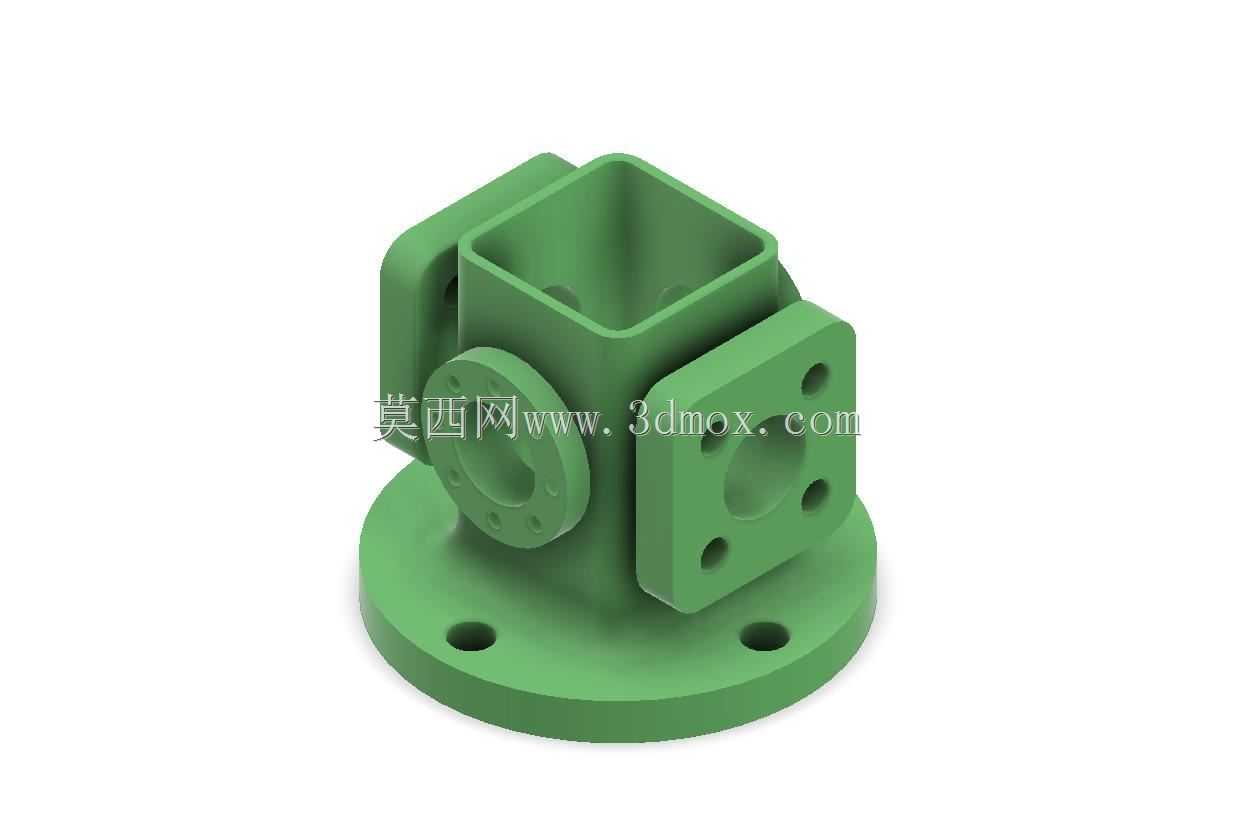

　　在流体输送、模块化工装搭建、小型实验台架组装这类场景里，经常会遇到需要同时对接多个方向管路、功能组件的安装需求，常规的单接口法兰座只能实现单方向对接，要是靠多个接头拼接，不仅会增加整体安装空间，还容易因为拼接点过多带来密封失效、连接刚性不足的问题，这个多向接口带法兰安装座的结构，就是针对这类多通路集成安装的需求设计的。从实际使用的角度看，这个构件底部是带安装孔的圆形法兰盘，法兰盘上的通孔均匀分布，安装时可以通过螺栓直接固定在安装基面或者设备的预留接口上，法兰盘的厚度经过针对性设计，能够承受多方向接口带来的倾覆力矩，避免长期受力后出现基座变形的问题。主体向上延伸的部分做了方形腔体结构，这个腔体是内部流体或者走线的主通道，相比圆形腔体，

　　方形的外壁结构更方便在各个侧面加工安装接口，不需要额外做弧面转接，加工难度更低，同时平面贴合的密封效果也更稳定。四个方向的侧面分别设计了两种不同的连接结构，其中两个相对的侧面是带四个安装孔的方形法兰面，另外两个相对的侧面是带圆周分布孔的圆形法兰面，不同的接口形式可以适配不同规格的管路、传感器或者功能阀件，不需要额外加装转换接头，就能同时实现四个水平方向的通路对接，加上顶部的方形开口，整个构件一共可以实现五个方向的组件连接，能够把多个方向的通路集中在一个基座上，大幅减少管路拼接的节点数量。设计的时候特意把各个接口的安装面做了凸台处理，凸台的平面度要求控制在合理范围内，安装密封件的时候可以保证密封面的压紧力均匀，避免出现局部渗漏的问题。

　　底部法兰的安装孔位置做了沉孔设计，螺栓安装后头部不会突出法兰底面，保证基座安装后和安装面完全贴合，不会出现安装倾斜的问题。各个侧面接口的安装孔位置度都做了公差约束，对接外部组件的时候不会出现孔位错位，不需要现场扩孔调整，能提升现场装配的效率。从安装边界来看，底部圆形法兰的外径是整个构件的最大横向尺寸，安装时只需要预留出法兰外径加上螺栓操作的空间即可，各个侧面的接口向外突出的尺寸一致，排布外部管路的时候可以均匀规划走管空间，不会出现某一侧空间不足的问题。主体的方形腔体内部做了圆角过渡，既可以减少流体输送时的阻力，也能避免腔体内部应力集中，提升构件整体的结构强度，在承受一定压力的工况下也不会出现开裂问题。这种集成式的多接口基座，

　　在小型液压试验台、气动控制回路集成、模块化生产线的气路分配工位上都很适用，相比用多个三通、四通接头拼接的结构，整体刚性更好，密封点更少，后期维护的时候排查漏点也更方便，同时集成化的结构也能缩小整个通路模块的占用空间，让设备的整体布局更紧凑。建模的时候各个安装面的贴合尺寸、孔位间距都按照常规的工业标准接口参数设计，对接标准件的时候不需要额外调整尺寸，直接就能装配使用，对于做设备改造、非标工装设计的工程师来说，这个结构可以直接套用在需要多通路集中对接的工位上，省去从零开始设计基座的时间，同时结构上的加强设计也能满足常规工况下的强度要求，不需要额外做加强筋补强，整体外形简洁，加工的时候无论是采用铸造后铣削加工，还是直接用型材加工，都能很方便地实现，加工工艺性较好。
