50吨容量铅精炼搅拌反应槽结构设计

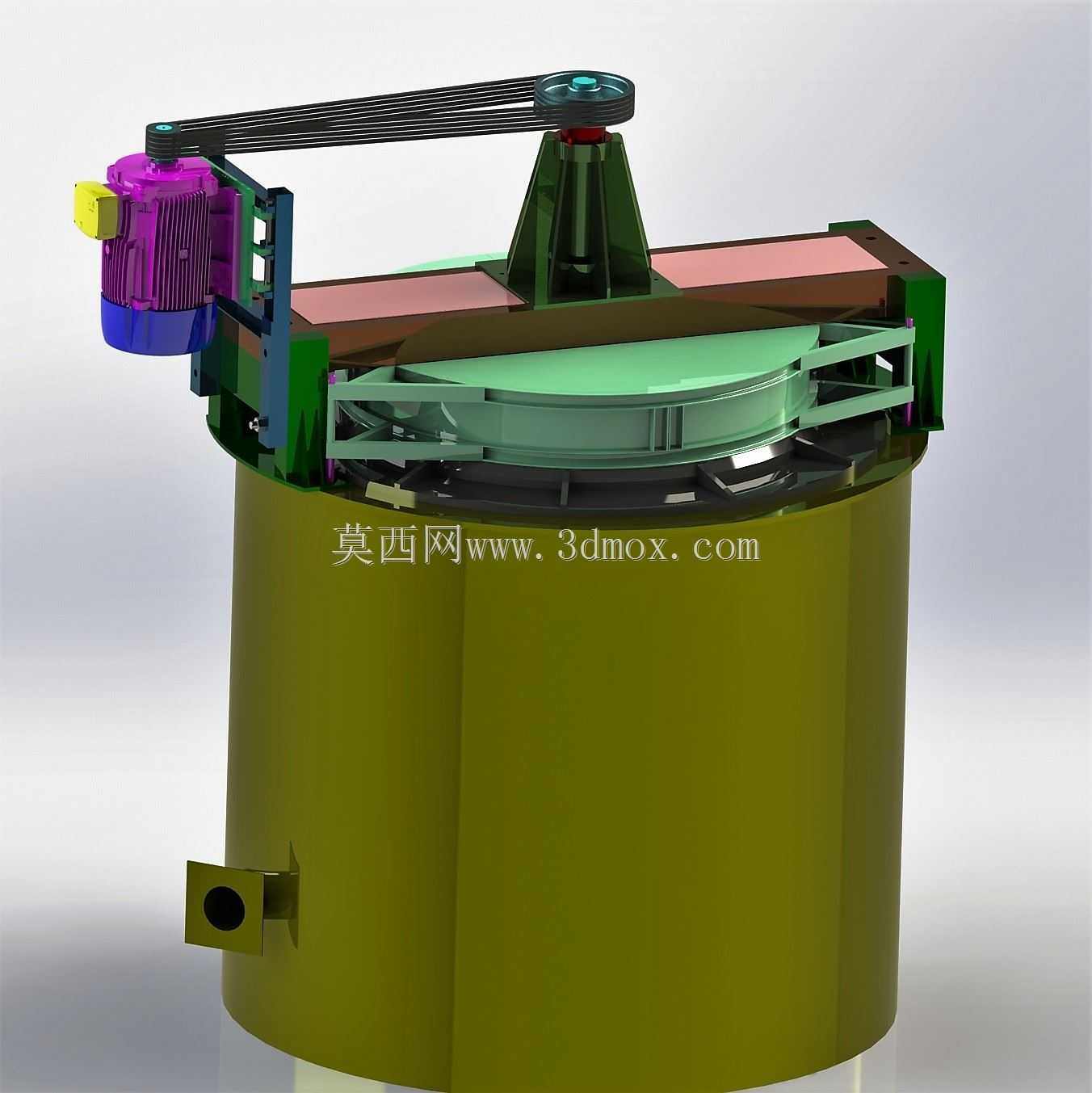

　　在有色铅冶金生产工段，粗铅火法精炼环节的核心槽体设备直接决定整段工序的处理效率与金属回收率，这套50吨级铅精炼槽的三维结构设计，完全匹配中小型铅冶炼厂的单批次处理产能需求，可直接嵌入现有粗铅除杂、精炼的连续生产流水线，适配车间内常规的高位进料、低位放液的布局逻辑。从实际生产的使用场景出发，槽体采用立式圆筒形结构，这种构型一方面能最大化利用车间垂直空间，减少平面占地，另一方面圆筒形内壁无结构死角，在搅拌作业过程中不会出现铅液滞留、结渣挂壁的问题，槽体下部侧方设置的放料口结构，位置贴近槽底最低液位线，可保证每批次精炼完成后铅液能够完全排空，避免残留冷料影响下一批次的成分配比。槽体顶部的传动与搅拌机构采用侧置电机搭配皮带减速的传动方案，

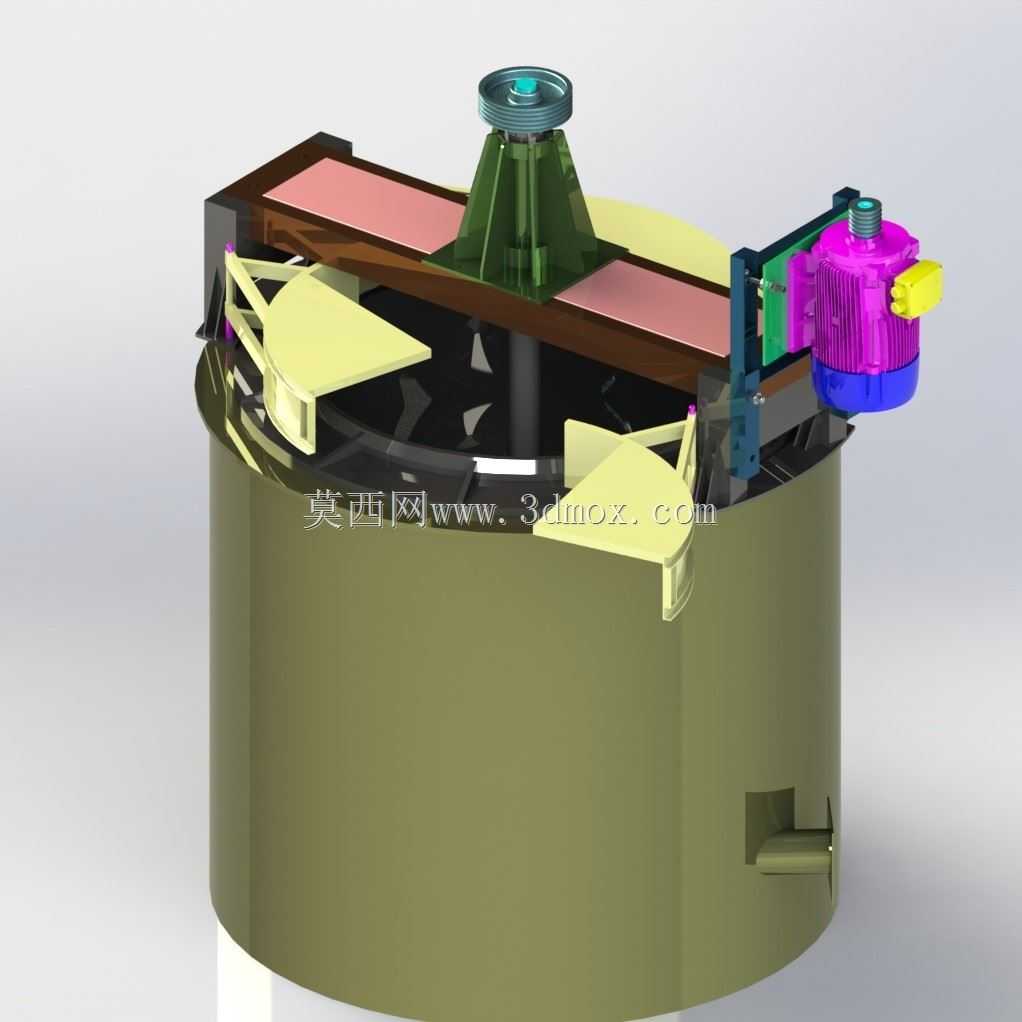

　　没有选用常规的同轴直连减速结构，主要是考虑到铅精炼作业现场环境温度高，皮带传动具备一定的过载缓冲能力，当槽内结渣卡滞搅拌桨时，皮带可通过打滑保护电机与传动部件，避免硬连接状态下的轴系扭断、电机烧毁故障，同时侧置电机的布局也降低了设备整体的顶部高度，适配车间内常规的行车起吊高度，方便后期检修时直接起吊搅拌总成更换易损件。搅拌机构的桨叶采用大直径低转速的设计思路，因为铅液本身密度远大于常规水溶液，过高的搅拌转速会造成槽内液面剧烈翻腾，增加铅液的氧化烧损率，大直径桨叶覆盖槽内近九成的径向截面，低速转动时可推动整槽铅液形成稳定的轴向循环流，让加入的精炼药剂能够均匀分散到槽内各个区域，保证粗铅中铜、锡、锑等杂质的反应去除效率，

　　不会出现局部药剂浓度过高、反应不充分的问题。顶部的盖板采用分块式拼接结构，中间预留搅拌轴的安装通孔，边缘设置密封挡边，一方面可以减少槽内热量的散失，降低精炼过程的燃料消耗，另一方面可以阻挡作业过程中浮渣飞溅，改善现场操作环境，盖板上预留的加料口位置，匹配车间常规的加料溜槽角度，不需要额外改造进料管路即可完成对接。从安装边界来看，槽体底部采用平底支撑结构，不需要额外做复杂的混凝土预埋基础，只要车间地面承载力满足满槽状态下的总重量要求，通过地脚螺栓简单固定即可投入使用，槽体的外径尺寸匹配常规车间的柱距布局，设备就位后周边预留的检修通道宽度满足安全规范要求，侧置电机的位置预留了足够的皮带更换、电机检修的操作空间，

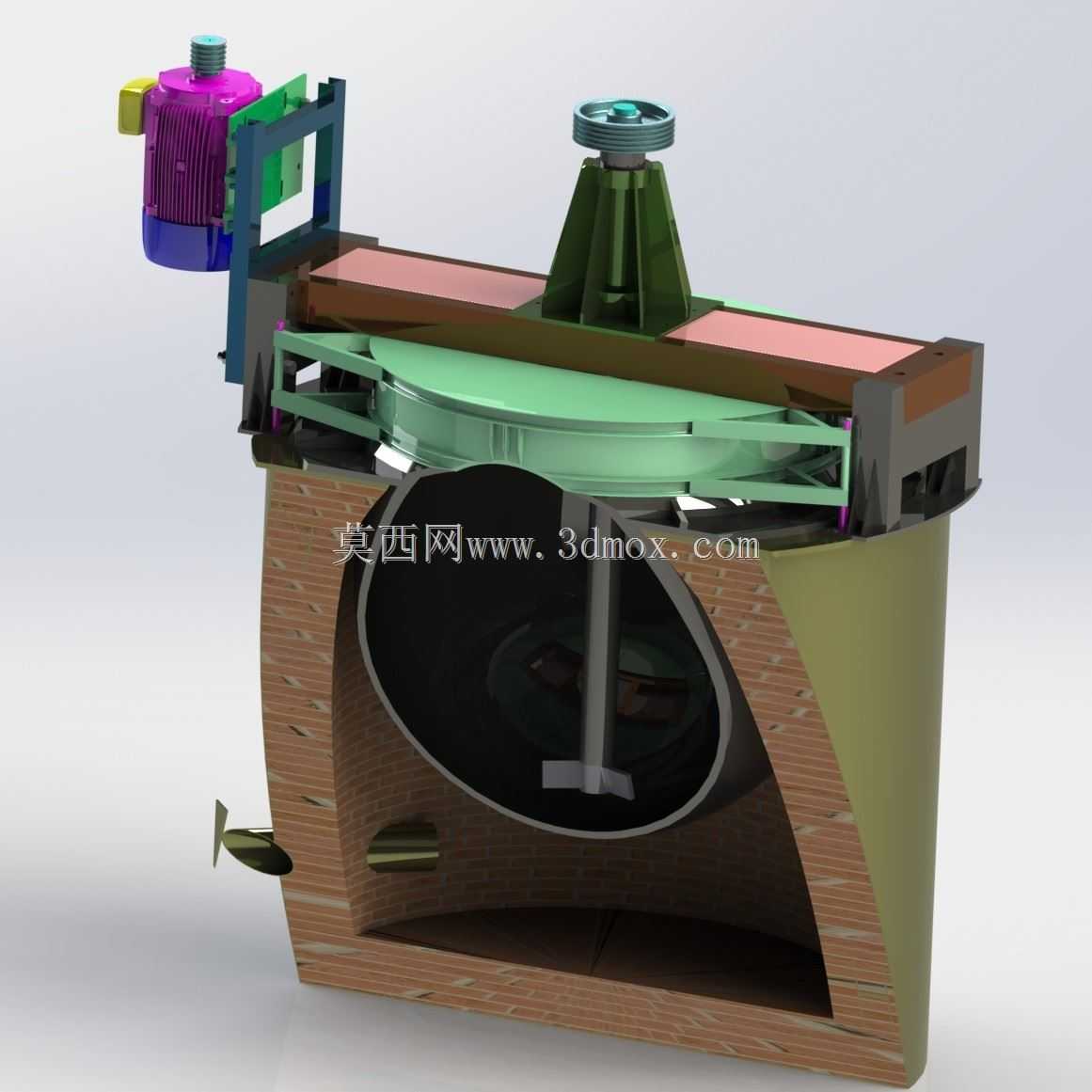

　　不需要额外拆除周边管线即可完成日常维护作业。设计过程中针对槽体的壁厚做了针对性的加强，因为铅液密度大，满槽状态下槽壁承受的静压力远高于普通水处理搅拌槽，槽体外部沿高度方向设置多圈环形加强筋，避免长期高温作业下槽体出现鼓胀变形，搅拌轴的支撑采用上下双轴承座结构，上轴承座固定在顶部的桥架结构上，下轴承座设置在槽内靠近桨叶的位置，可抵消大直径桨叶转动时产生的径向摆动，延长轴系的使用寿命，桥架本身采用型钢焊接的桁架结构，具备足够的刚度，不会因为搅拌作业的长期振动出现焊缝开裂、结构下沉的问题。这套结构设计完全贴合铅精炼工序的实际生产需求，没有冗余的复杂结构，所有易损部件都采用标准化的通用配件，后期运维成本低，可直接作为同类型有色冶金精炼槽的结构设计参考，也可根据实际产能需求等比例缩放调整尺寸，适配不同处理规模的生产线。
