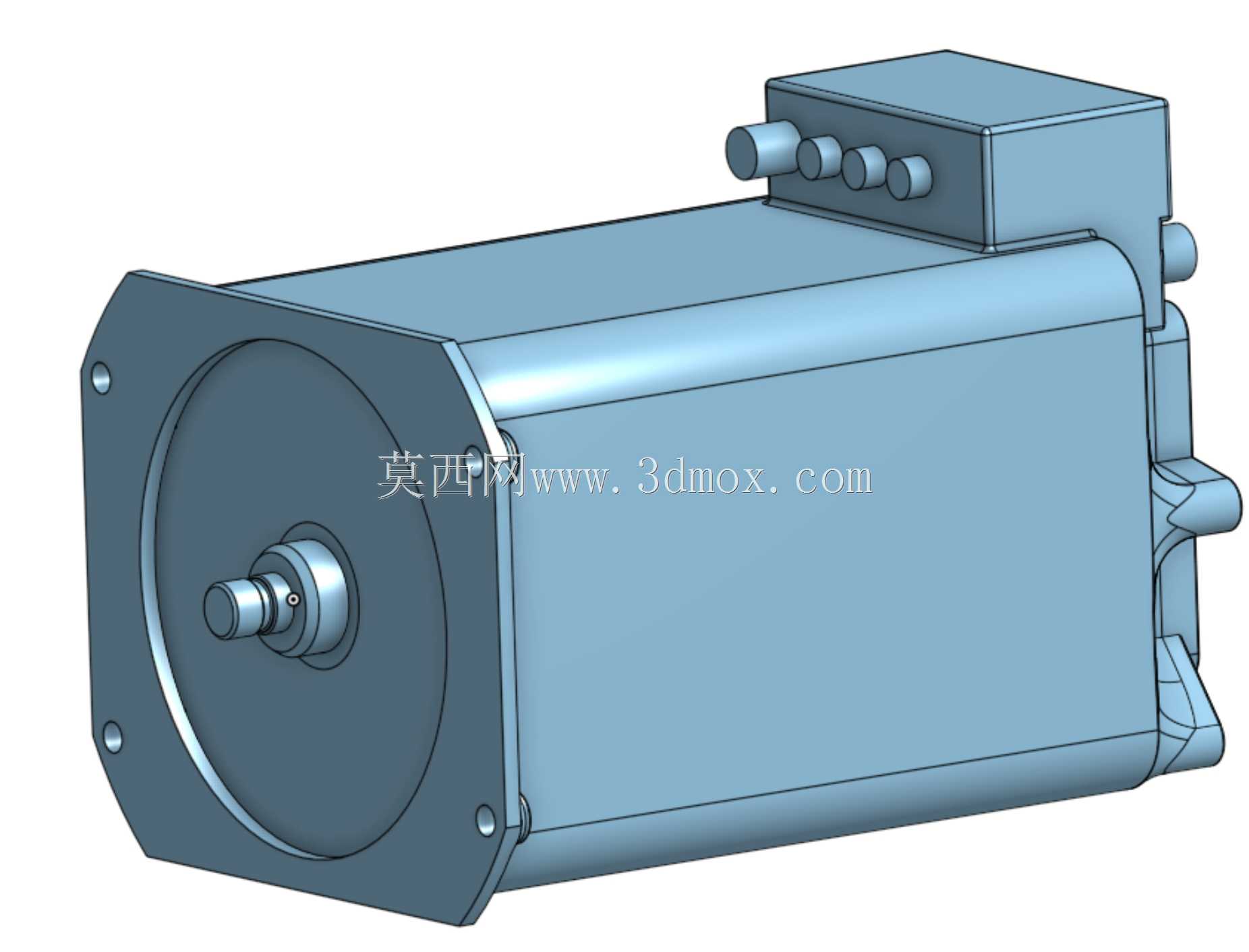

西门子1PV5135伺服电动机三维装配结构

　　这款电动机的三维装配模型，核心还原了西门子1PV5135系列伺服电机的实际装配关系，建模过程中优先保证了安装接口、关键配合面的尺寸精度，对于设备集成阶段的干涉校验、布局排布有直接的参考价值。在新能源汽车混动驱动系统、工业自动化生产线的进给轴驱动、专用机床的主轴动力单元这类场景中，这类伺服电机是核心的动力输出部件，选型阶段往往需要精准的三维数模来完成安装空间预留、走线布局规划、与周边传动部件的同轴度校验，避免实际装配阶段出现安装孔位错位、输出轴与负载连接干涉、接线盒与周边结构件磕碰等常见工程问题。

　　从实际功能特性来看，该款电机属于高响应伺服驱动单元，输出轴采用法兰式安装结构，前端法兰的安装孔位、止口尺寸严格匹配原厂安装规范，建模时保留了前端盖的密封槽结构、输出轴的键槽与轴肩定位尺寸，能够直接用于校核与联轴器、减速机输入端的配合公差。电机顶部的接线盒模块还原了接线端子排布、格兰头安装位的实际结构，集成设计时可以直接参考该结构规划动力线缆、编码器线缆的走线弯曲半径，避免线缆弯折过度导致的信号干扰或线缆寿命折损。电机本体的散热筋结构虽然在数模中做了适度简化，但保留了整体外形轮廓的尺寸边界，能够准确反映电机本体的最大外廓尺寸，方便在设备布局时预留足够的散热空间，避免电机周边结构过于紧凑影响通风散热效率。

　　设计思路上，该装配模型优先保证了安装基准的一致性，所有配合面均以电机输出轴的轴线为核心基准进行建模，前端法兰安装面、后端盖定位面、顶部接线盒的安装面均与核心基准保持严格的形位公差对应关系，符合实际电机加工装配的基准统一原则。建模过程中对非关键的工艺倒角、表面纹理做了合理简化，既保证了数模的轻量化，方便在大型设备总装时调用不卡顿，又没有丢失核心的安装与尺寸信息。对于电机尾部的编码器安装位、抱闸模块的外廓尺寸也做了准确还原，方便选型时确认是否需要额外预留编码器接线、抱闸供电的相关空间。

　　在安装边界方面，该模型明确标注了电机的最大长度、最大宽度、最大高度尺寸，前端法兰的安装孔分布圆直径、止口直径、输出轴的轴径与伸出长度均与原厂样本尺寸保持一致，安装时的螺栓规格、拧紧空间也在数模中有所体现，结构工程师在做安装支架设计时，可以直接调用该数模进行支架的强度校核、安装孔位配做，不需要反复核对二维图纸的尺寸链。同时模型还原了电机底部的安装脚结构（如果是脚座安装版本）与法兰安装的适配关系，能够支持卧式、立式两种安装方式的布局校验，方便不同安装场景下的设备集成工作。在实际工程应用中，这类精准的电机数模还可以用于运动仿真阶段的负载惯量匹配校核，通过数模赋予的材质属性计算电机转子与负载的惯量比，提前验证驱动系统的动态响应性能是否满足设备的运行要求，减少后期现场调试的参数匹配工作量。
