辅助轮驱动脚踏滑板代步装置结构设计

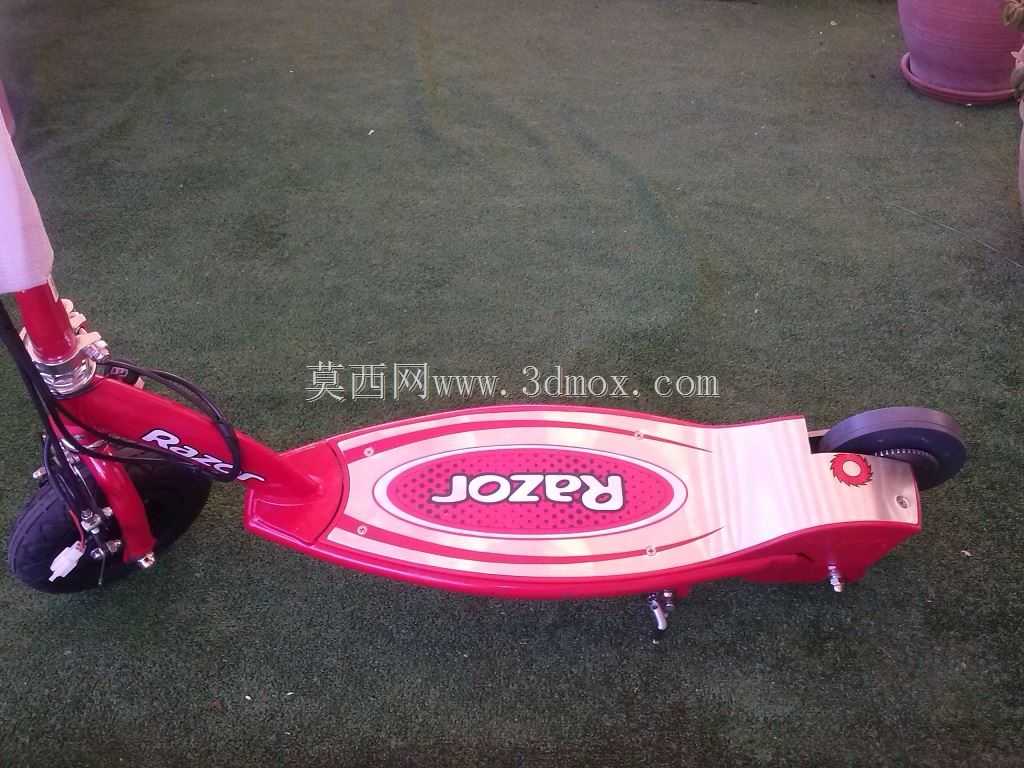

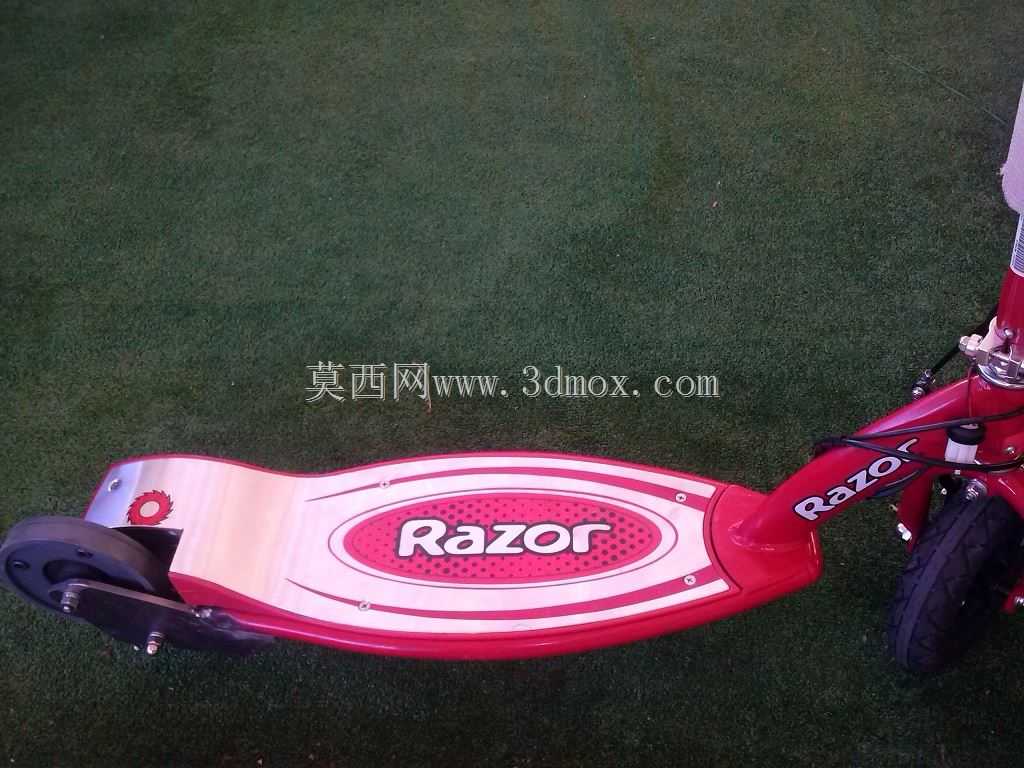

　　这款人力代步滑行装置的核心设计逻辑，是跳出传统脚踏滑板直接蹬地获得驱动力的使用模式，通过后置辅助轮与后轮的齿轮传动结构，将使用者脚部对辅助轮的蹬踏作用力转化为滑板的前进动力，从结构层面改变了常规滑板的动力输入路径。从实际应用场景来看，该装置可覆盖短距离日常通勤、休闲滑行、校园及园区短途出行等多个场景，相比传统滑板，使用者无需将脚频繁接触地面蹬踏，在平整铺装路面上能够保持更稳定的站立姿态，降低了蹬踏过程中脚部与地面摩擦带来的安全隐患，也减少了鞋底的非正常磨损。

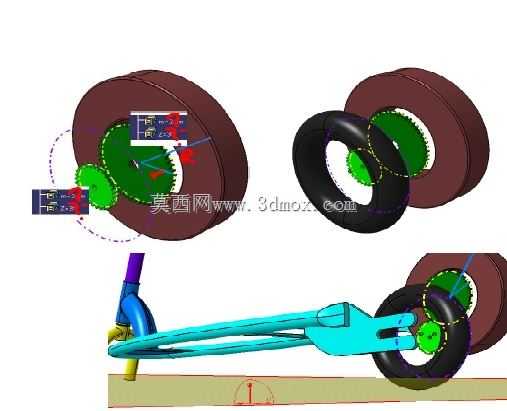

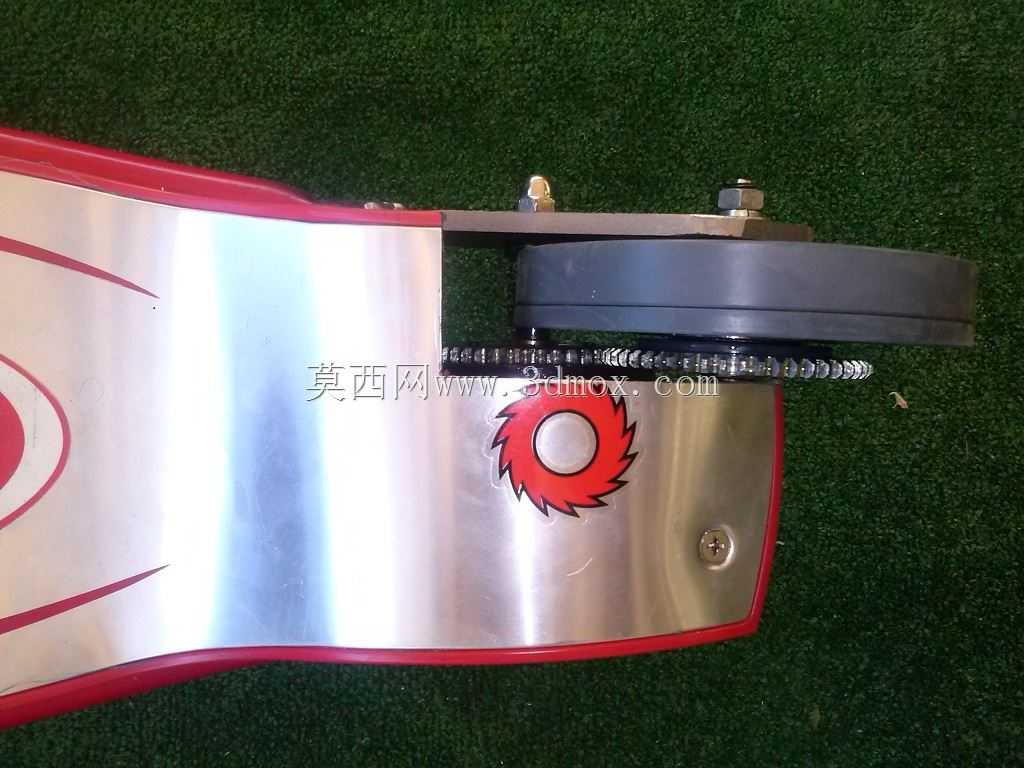

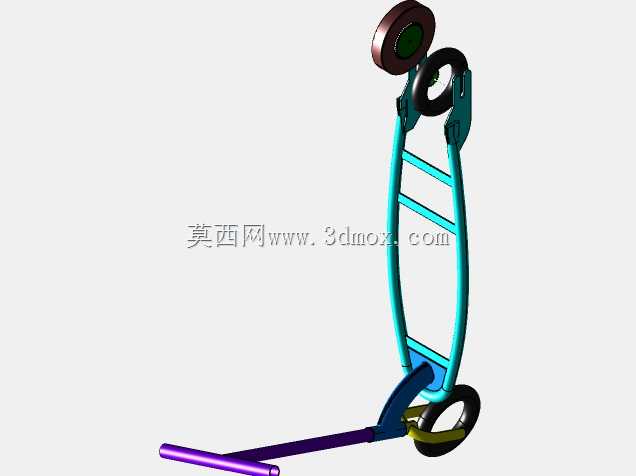

　　从功能特性层面拆解，装置的动力传递路径清晰直接：使用者将脚放置在踏板区域，通过脚部对与地面接触的辅助轮施加切向蹬踏力，辅助轮转动时通过同轴连接的齿轮将扭矩传递至后轮，利用辅助轮与后轮的直径差、齿轮组的传动比匹配，实现转速的放大，最终让滑板获得数倍于辅助轮线速度的前进速度。这种传动设计的优势在于，动力输入动作贴合人正常行走时的脚部施力习惯，使用者不需要像操作传统滑板那样反复调整重心完成蹬地动作，甚至可以在滑行过程中保持类似行走的交替施力节奏，降低了长距离滑行的体力消耗。在结构布局上，辅助轮布置在滑板车架的后部区域，紧邻后轮安装，齿轮传动组完全集成在轮组安装座内部，没有额外突出的结构件，避免了滑行过程中突出部件与地面障碍物发生剐蹭的风险。

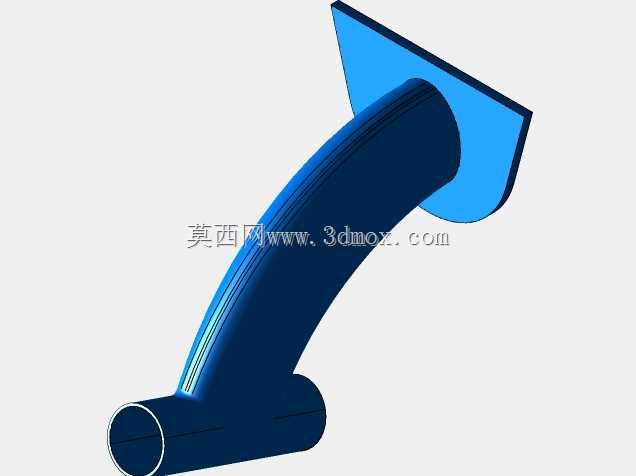

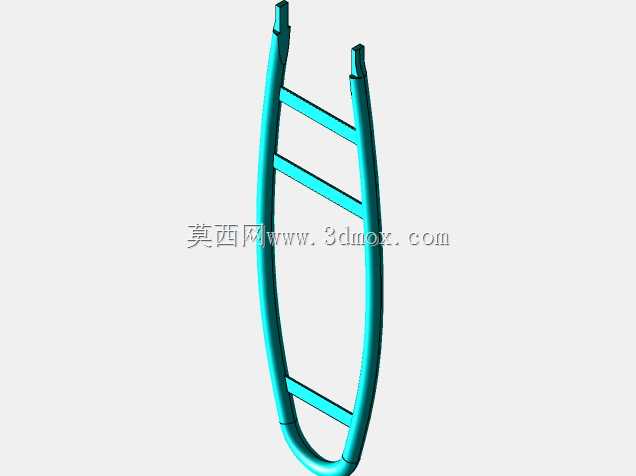

　　从设计思路的落地细节来看，车架主体采用一体化的平板式承载结构，踏板区域预留了足够的双脚站立空间，轮组安装位采用叉形支撑结构，同时为后轮、辅助轮、传动齿轮提供安装定位基准，保证各转动部件的同轴度与啮合间隙符合传动要求。转向结构沿用了传统滑板的前桥转向设计，依靠使用者重心偏移带动前轮支架转动实现转向，保证了操作习惯的延续性，降低了使用者的学习成本。考虑到实际使用中的安装边界，轮组与车架的连接点全部采用标准紧固件装配，辅助轮与后轮的轮径差经过匹配计算，既保证足够的传动比实现速度放大，也避免辅助轮直径过大导致整车后部离地间隙过高，影响滑行稳定性；齿轮组的模数选择兼顾了传动强度与结构紧凑性，在传递人力蹬踏扭矩的前提下，尽可能压缩传动结构的占用空间，让整车后部结构保持简洁。

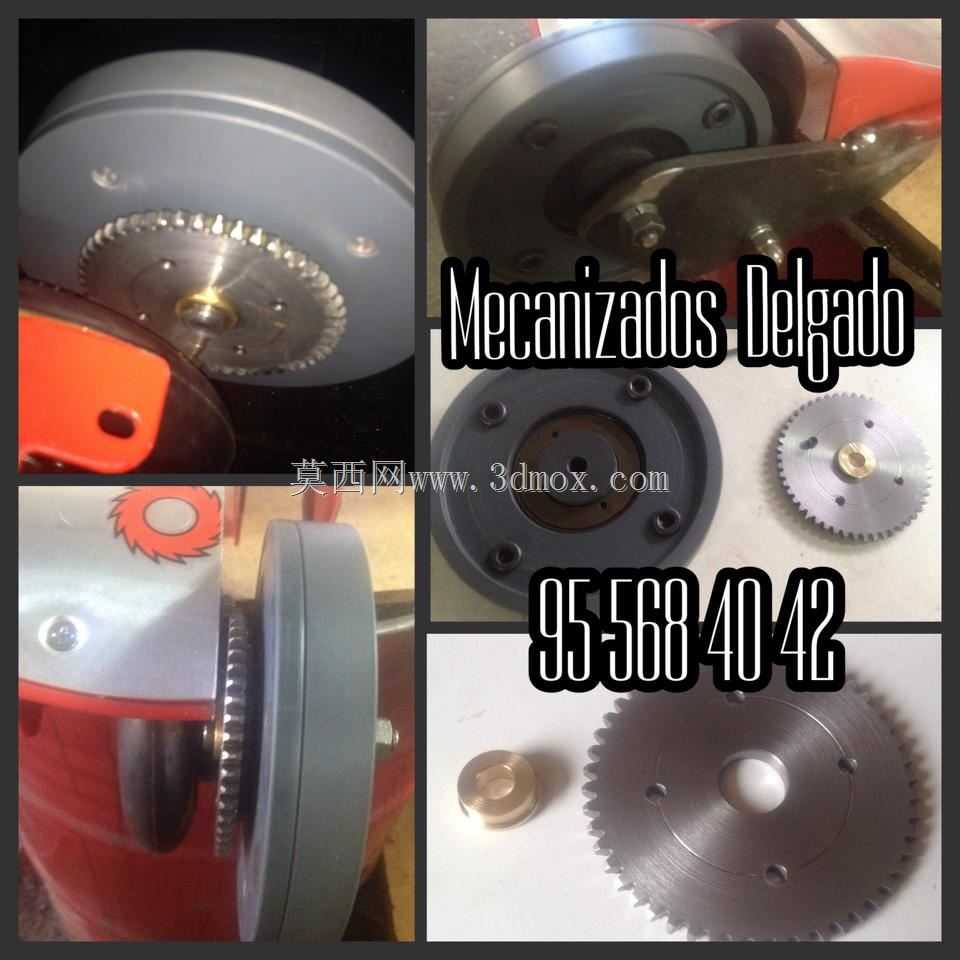

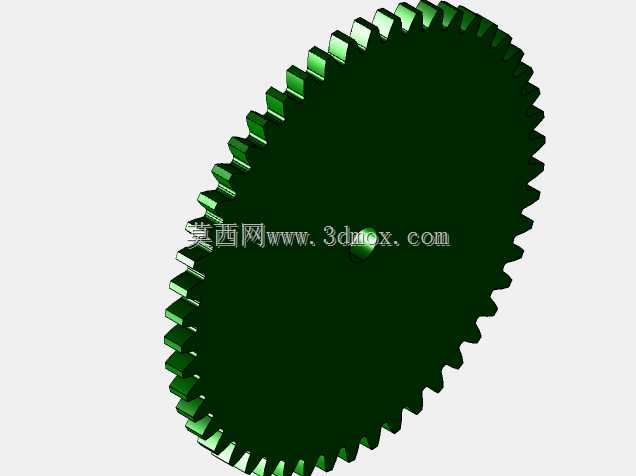

　　从结构可靠性角度考量，所有转动部位都预留了轴承安装位，辅助轮与后轮均采用耐磨轮面材质，既保证与地面的足够摩擦力，也能适应常见的城市铺装路面微小颠簸。传动齿轮采用直齿圆柱齿轮设计，加工与装配难度更低，传动效率更高，适合人力驱动这类低载荷、高频率转动的使用场景。车架的承载区域做了加强结构设计，在踏板下方设置了纵向加强筋，避免使用者站立时车架出现过大的挠曲变形，影响轮组的定位精度与传动稳定性。在实际使用过程中，使用者既可以采用单脚持续施力的滑行模式，也可以在双侧辅助轮的配置版本中采用双脚交替施力的行走式滑行模式，不同的施力模式都能通过齿轮组将动力稳定传递至后轮，适配不同使用者的操作习惯。
