卡雷尔制冷系统电子膨胀阀结构设计

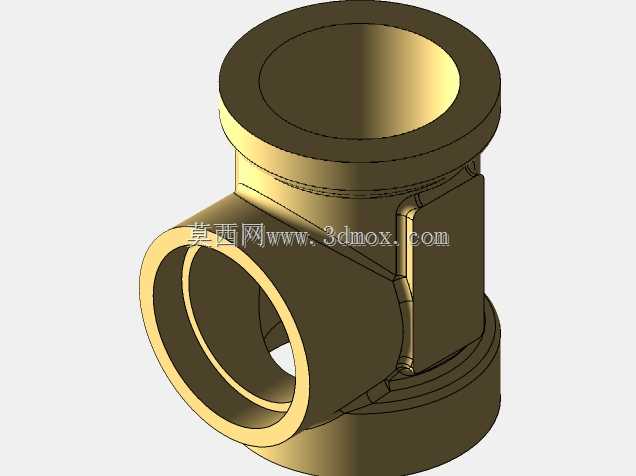

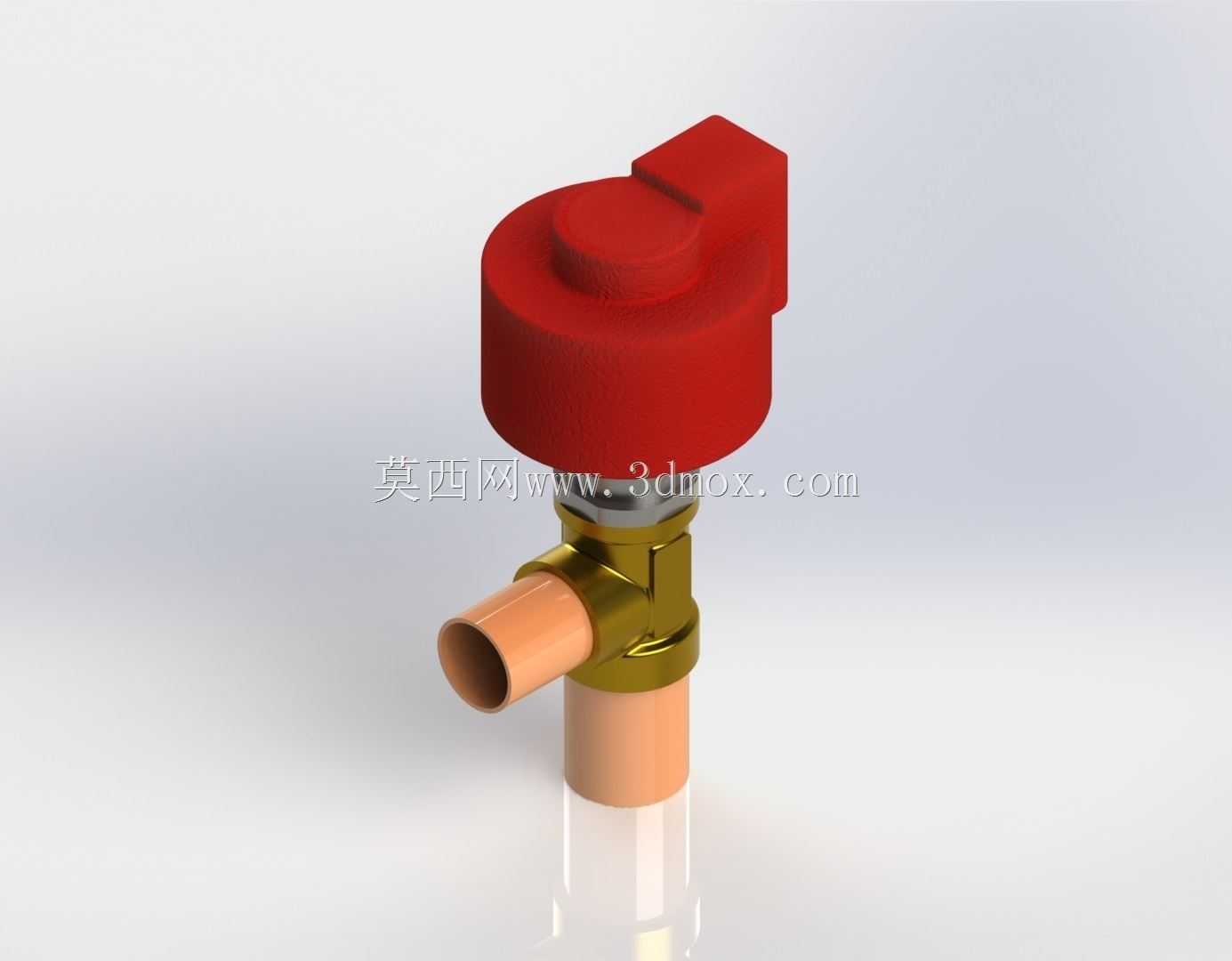

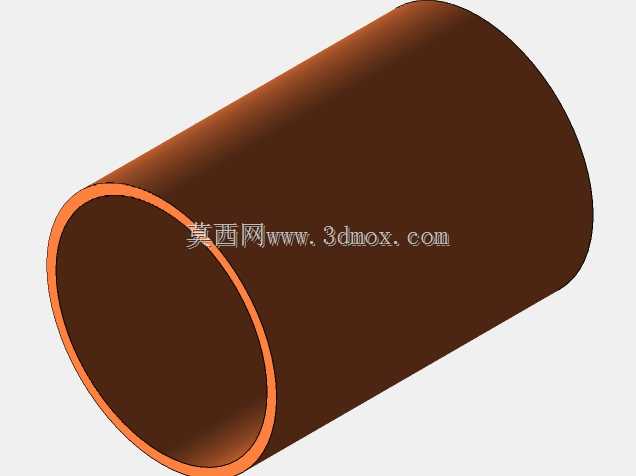

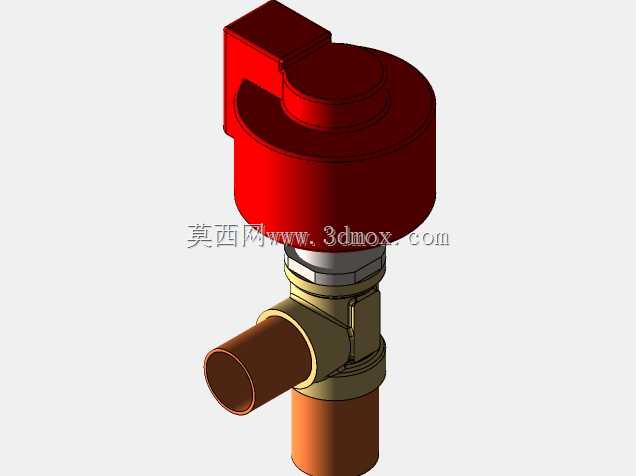

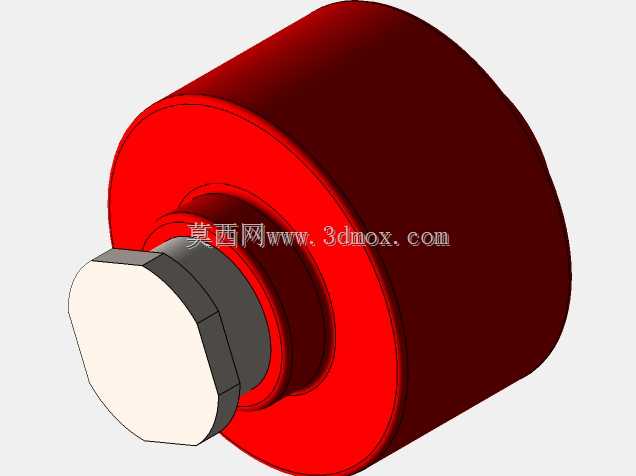

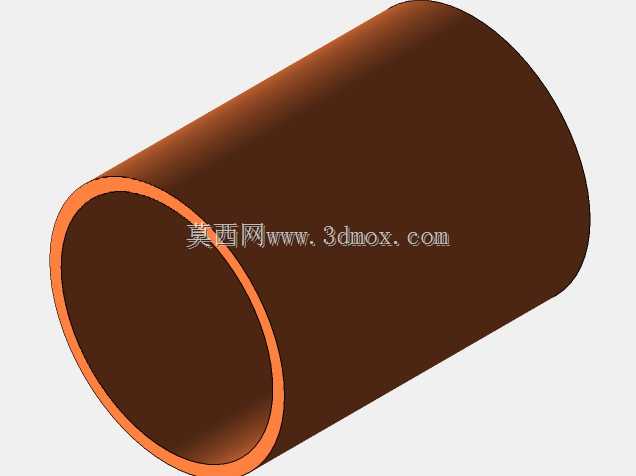

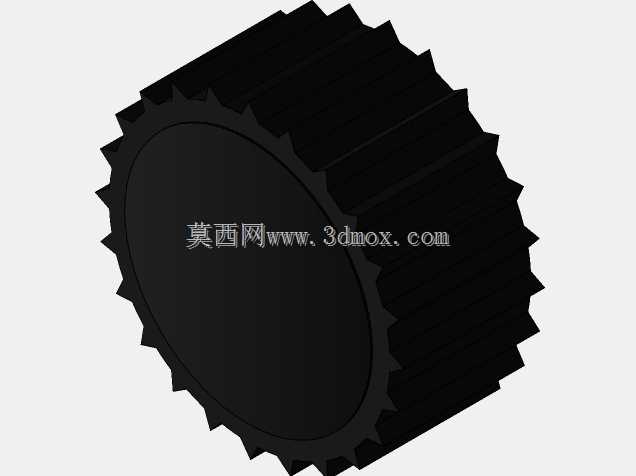

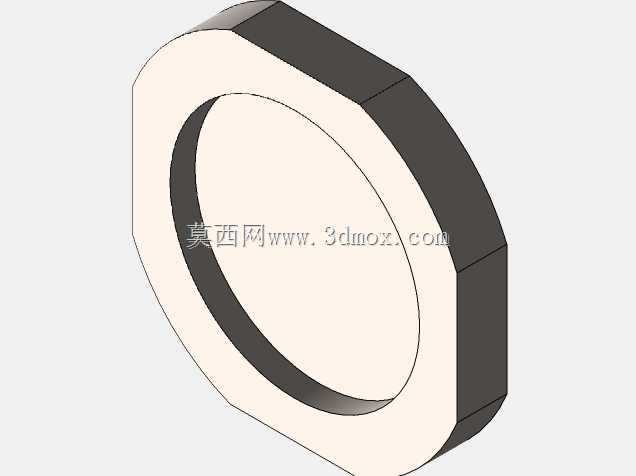

　　回液等损伤压缩机的故障。从结构设计逻辑来看，这款阀件采用分体式模块化设计思路，上部驱动模块与下部阀体通过金属卡接结构连接，既保证了驱动部分与阀体的同轴度，避免阀芯卡滞，又能在驱动模块出现故障时单独拆卸更换，无需切割焊接管路，大幅降低现场运维的工作量与成本。下部阀体采用黄铜锻压成型，黄铜材质兼顾了制冷剂兼容性、结构强度与加工性能，可适配R22、R410A、R134a等多种常用制冷剂，不会出现材质腐蚀、制冷剂泄漏等问题。阀体的两个管路接口采用承插式焊接结构，接口尺寸匹配制冷系统常用的紫铜管规格，安装时可直接将紫铜管插入接口进行钎焊，接口处的台阶结构可保证铜管插入深度一致，避免焊料流入阀腔内部堵塞节流孔，同时保证焊接后的管路同轴度，在商用制冷、中央空调、冷链运输等制冷系统的管路布局中，节流部件是决定系统换热效率、运行稳定性的核心元件之一，这款电子膨胀阀的三维结构，完全围绕制冷管路的实际安装与运行需求搭建，可直接用于制冷系统的管路干涉校验、阀件选型匹配、装配工艺模拟等工程场景。不同于传统热力膨胀阀依靠感温包压力反馈调节开度的机械结构，这款电子膨胀阀采用步进电机驱动的阀芯调节结构，上部红色的驱动模块集成了步进电机转子、定子绕组与信号接收电路，可根据控制器传输的过热度信号精准调节阀芯开度，实现制冷剂流量的无级调节，适配变负荷运行的制冷系统，在低温冷库、多联机中央空调、商用冷柜等场景中，能比传统热力膨胀阀提升15%以上的换热效率，同时避免系统出现液击、

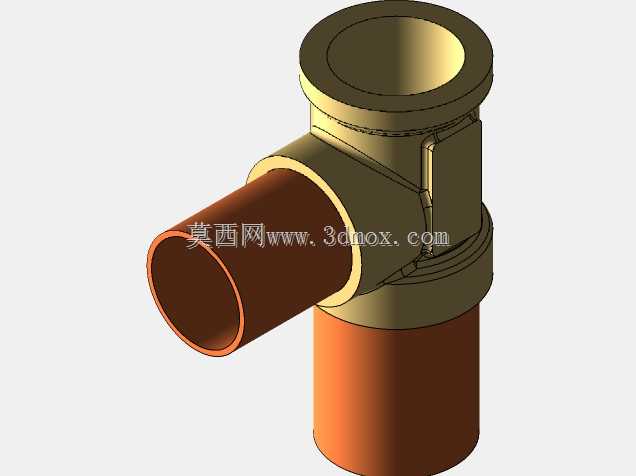

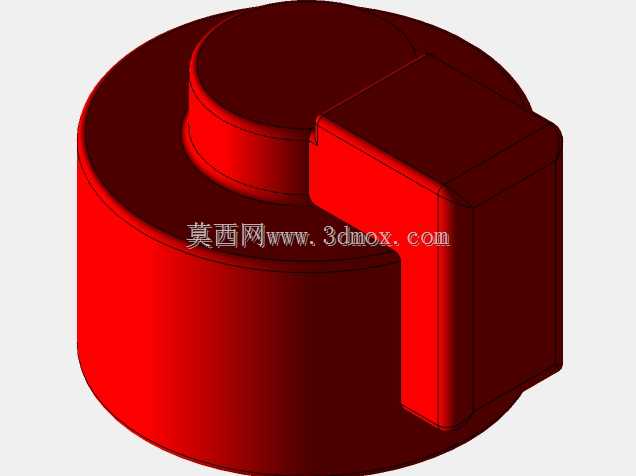

　　减少管路应力集中。从安装边界与尺寸设计来看，这款阀件的整体高度控制在紧凑范围内，上部驱动模块的最大外径小于阀体接口的中心距两倍，在管路密集的制冷机组内部安装时，不会与相邻的管路、过滤器、视液镜等部件产生干涉；驱动模块顶部预留了接线端子的安装空间，接线方向可根据现场布线需求旋转调整，适配不同的走线方向，避免接线弯折导致的信号传输故障。阀体下部的垂直管路接口与侧面的水平管路接口呈90度直角布局，适配制冷系统中最常见的垂直-水平管路走向，安装时无需额外增加弯头转接，减少管路焊点数量，降低制冷剂泄漏的风险。在细节设计上，驱动模块的外壳采用高强度阻燃工程塑料注塑成型，表面做了防滑纹理处理，安装时可通过扳手夹持外壳拧紧阀体与管路的连接部位，

　　不会损坏内部的电子元件；外壳与阀体的连接部位设置了橡胶密封圈，可达到IP65的防护等级，适配冷库、户外空调机组等潮湿、多粉尘的安装环境，避免水汽、粉尘进入驱动模块内部导致电路短路。阀芯部分采用不锈钢材质加工，节流孔的型线经过流体仿真优化，在小开度工况下也能保证制冷剂流动稳定，不会出现气流脉动、噪音过大的问题；阀芯与阀座的密封面采用锥面密封结构，在阀件全关时可实现零泄漏，避免系统停机时高压侧制冷剂向低压侧迁移，导致下次开机时出现压缩机液击。在实际系统装配中，这款阀件通常安装在冷凝器出口与蒸发器入口之间的管路上，前端需要配套安装干燥过滤器，避免制冷剂中的杂质进入阀腔堵塞节流孔，安装位置需要保证阀体垂直向上，驱动模块不得倒置，

　　否则会影响阀芯的动作精度，同时要预留至少100mm的上部空间，方便后期拆卸驱动模块进行维护。建模过程中，对阀件的所有安装尺寸、配合公差都做了精准还原，包括接口的内径、外径、插入深度，驱动模块的安装孔位、接线端子尺寸，阀体的拐角圆角、壁厚等细节，可直接导入制冷系统的整体装配模型中，进行管路应力分析、流场仿真、装配干涉检查等工作，也可用于制冷运维人员的结构培训、拆装模拟，帮助技术人员快速掌握阀件的内部结构与安装要点。不同于通用类阀件的泛用化设计，这款电子膨胀阀的结构完全针对制冷系统的特殊工况优化，比如针对低温工况下的结霜问题，驱动模块外壳做了光滑无凹槽设计，可减少结霜的附着，化霜时的融水可顺着外壳自然流下，不会积存导致电路短路；阀体的流道设计做了降噪处理，制冷剂高速流过节流孔时产生的噪音可控制在35分贝以内，适配商用中央空调、商超冷柜等对噪音有要求的应用场景。
