锡铅冶炼用3立方旋转熔炼炉结构

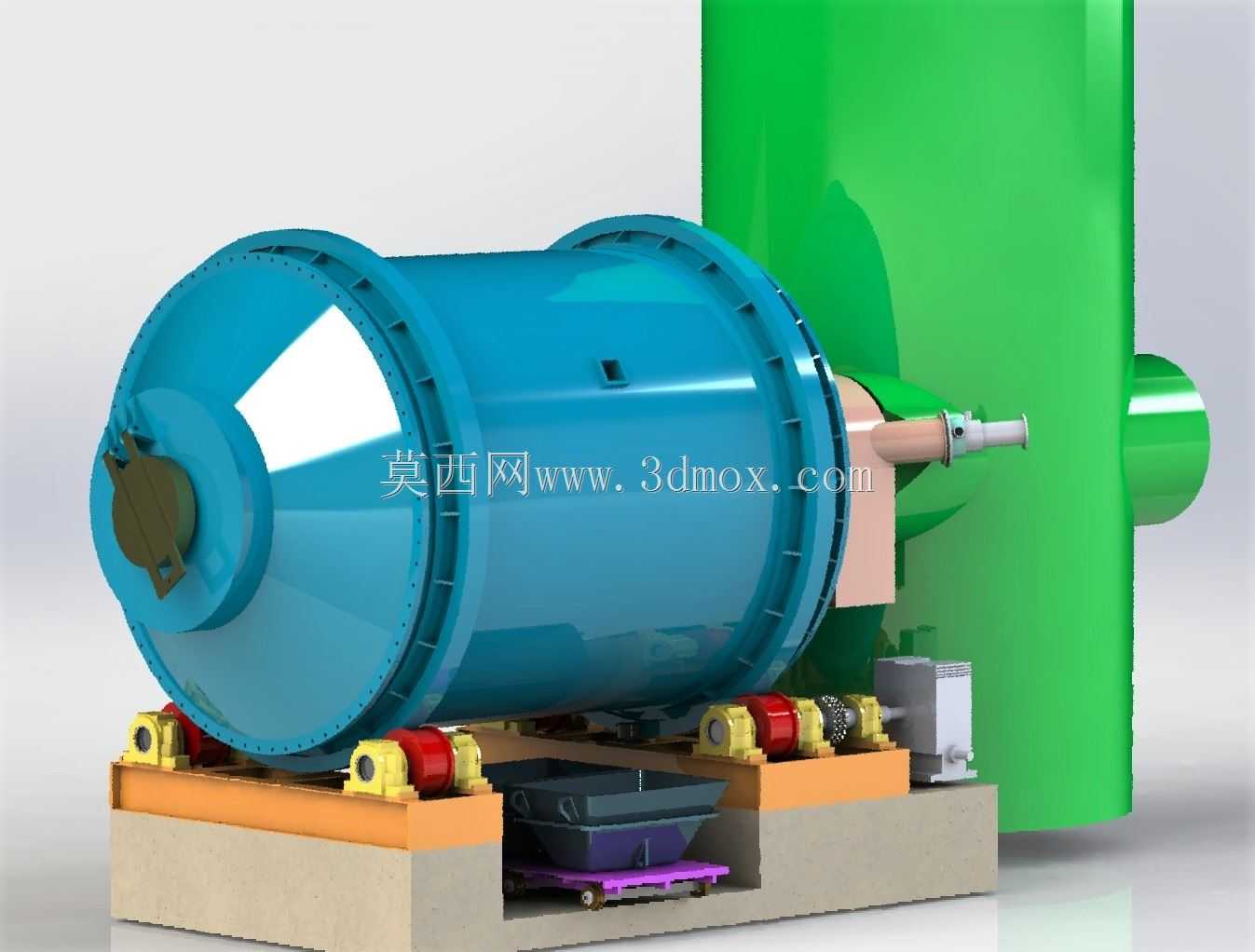

　　这套旋转熔炼炉主要面向锡、铅等低熔点有色金属的小规模冶炼作业场景，适配3立方米的有效处理容积，可承接未组装零散小零件的回炉重熔、粗料提纯等工序，在中小型有色冶炼车间、废金属回收处理站点的生产线上较为常见。从结构设计来看，整套设备采用卧式回转筒体搭配立式烟气沉降室的布局，卧式筒体作为熔炼反应的核心腔体，整体采用承压筒体结构设计，筒壁外侧布置多道加强筋圈，既可以承受熔炼过程中内部高温熔体的静压力，也能抵消筒体回转时产生的交变应力，避免长期运行出现筒体变形问题。筒体两端的端盖采用法兰连接结构，方便后期检修时拆卸清理内部结渣，进料端设置可封闭的投料口，出料端则配套可调节的溜槽结构，熔体放出时可顺着溜槽导入下方的承接模具中。

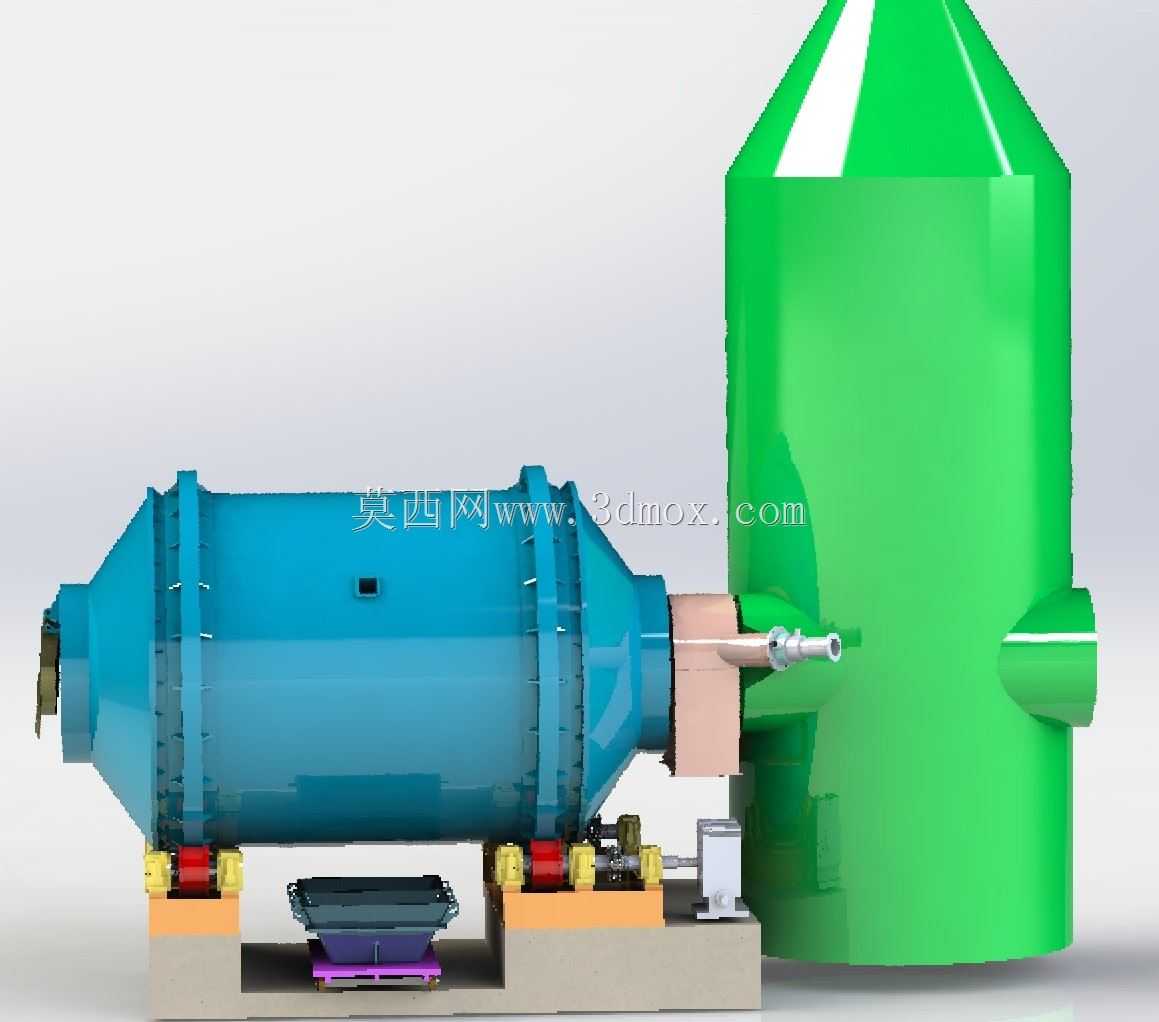

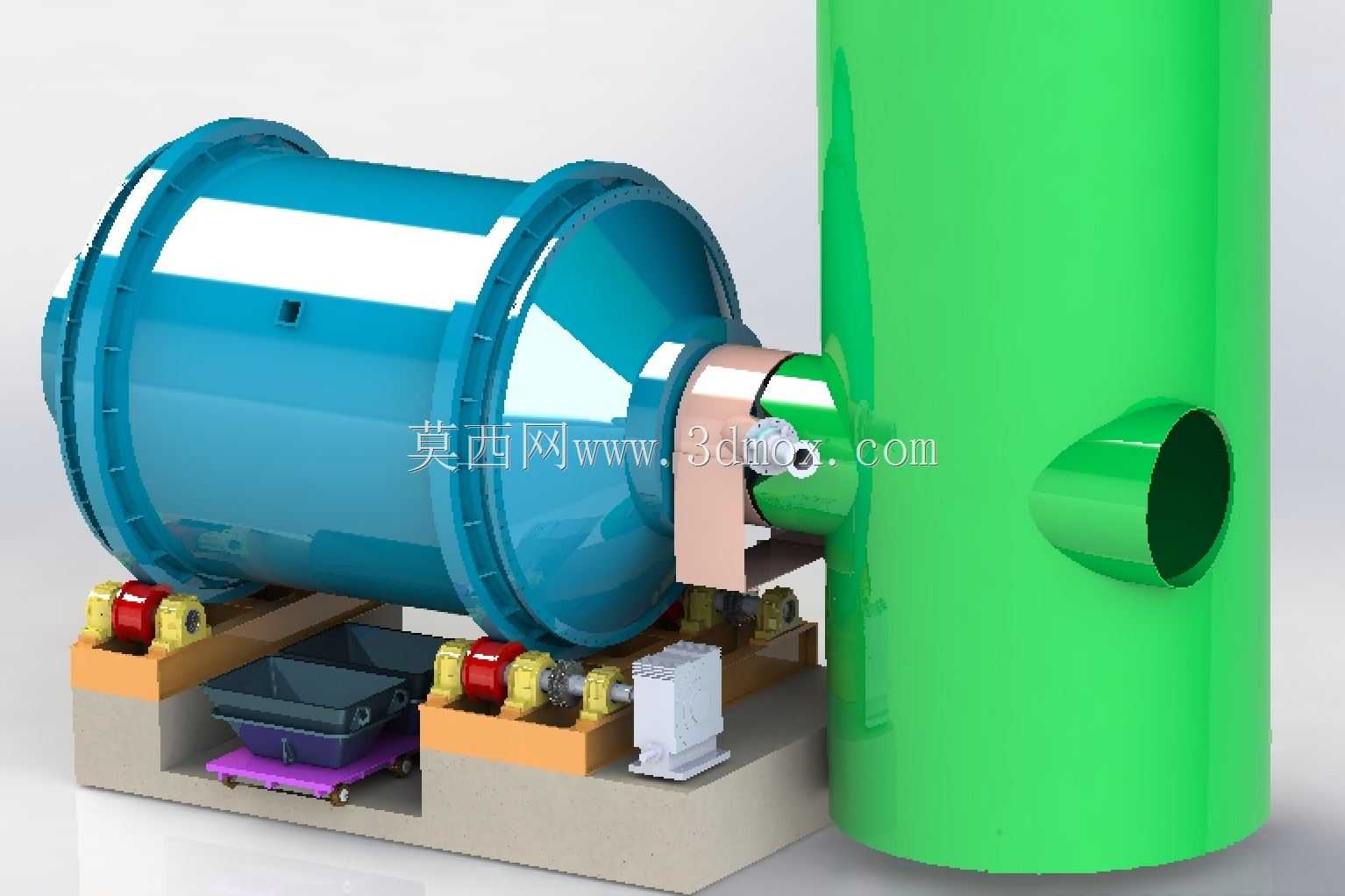

　　筒体的支撑采用两组对称布置的托轮组件，每组托轮搭配耐磨托轮瓦，托轮下方设置可调式垫铁结构，安装时可通过调整垫铁厚度校准筒体的水平度，保证筒体回转时的同轴度误差控制在允许范围内，避免运行过程中出现窜动、异响等问题。驱动侧的托轮组配套传动齿轮与减速机构，可带动筒体以低转速匀速回转，让筒内的物料在熔炼过程中不断翻动，保证受热均匀，提升熔炼效率，降低局部过热导致的炉衬损耗。筒体旁侧的绿色立式结构为配套的烟气沉降室，筒体的烟气出口通过密封连接结构与沉降室连通，熔炼过程中产生的高温烟气先进入沉降室完成大颗粒烟尘的沉降，再接入后续的烟气处理系统，避免烟气直接外溢，满足车间环保作业的基本要求。沉降室与筒体的连接位置采用耐高温密封结构，

　　可适应设备运行时的热胀冷缩位移，防止烟气泄漏。安装布局方面，整套设备的基础需要做硬化处理，托轮组件、沉降室、驱动机构分别固定在独立的混凝土基础墩上，各基础墩的标高需要提前根据筒体的安装中心线校准，保证筒体安装后中心线水平，托轮与筒体滚圈的接触面积符合装配要求。筒体下方预留足够的操作空间，用于放置熔体承接模具、清理炉渣，同时方便操作人员观察熔炼状态、调整出料溜槽位置。设计过程中充分考虑了现场运维的便利性，筒体上预留了观察孔，可在运行过程中观察内部物料的熔炼状态，无需频繁停炉开盖；托轮组件的润滑点采用集中引出设计，日常加注润滑脂时无需靠近高温筒体，降低运维作业的安全风险。整套结构的装配逻辑清晰，各部件之间的连接均采用标准紧固件，

　　现场安装时可按照筒体就位、托轮找正、驱动机构对接、沉降室连接的顺序逐步完成，不需要复杂的专用工装，适配多数中小型冶炼车间的安装条件。需要注意的是，该结构仅包含主机本体部分，配套的燃烧系统、烟气后续处理系统、上料机构需要根据现场实际生产需求另行配置，筒体内部的耐火炉衬需要根据实际熔炼的金属种类、熔炼温度选择对应的耐火材料砌筑，保证炉衬的使用寿命与熔炼过程的安全性。
