声学测试用长杆式试验装置结构

　　这套长杆式声学试验装置，主要面向井下钻具类回转部件的声学特性验证场景，在油气钻探、地质勘探领域的钻具性能测试环节应用较多，核心是通过模拟钻具实际工作时的装配约束状态，采集不同工况下杆体传导的振动声学信号，识别结构共振点、异常噪音源，为钻具结构优化、降噪设计提供实测数据支撑。

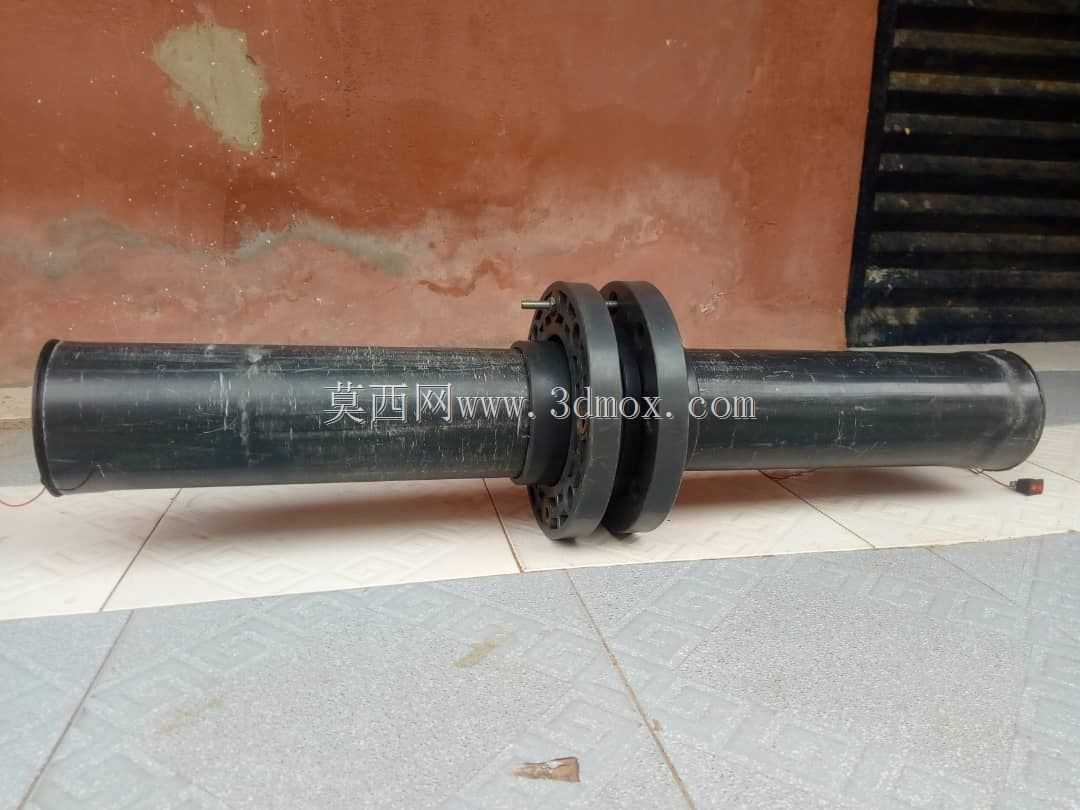

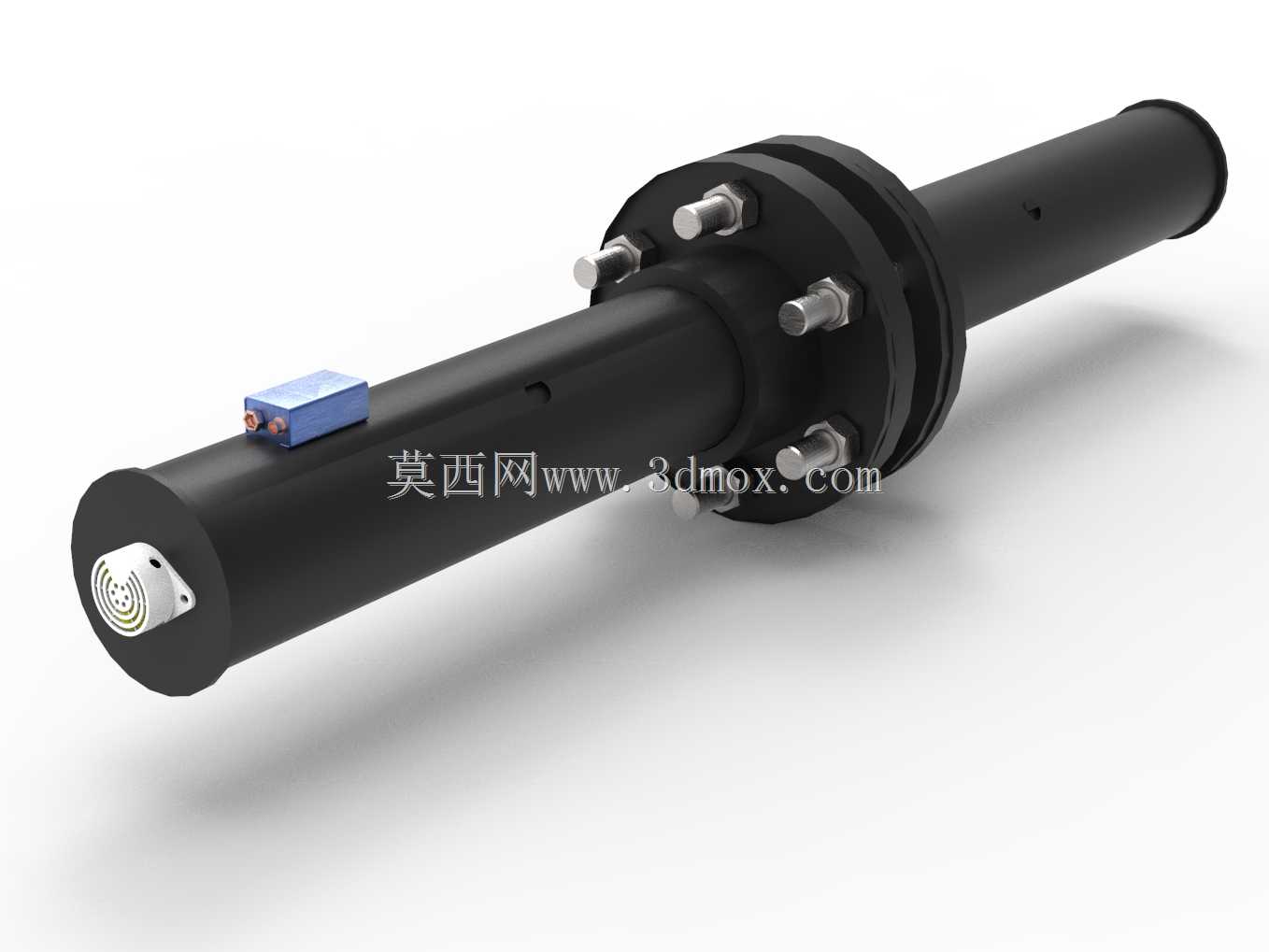

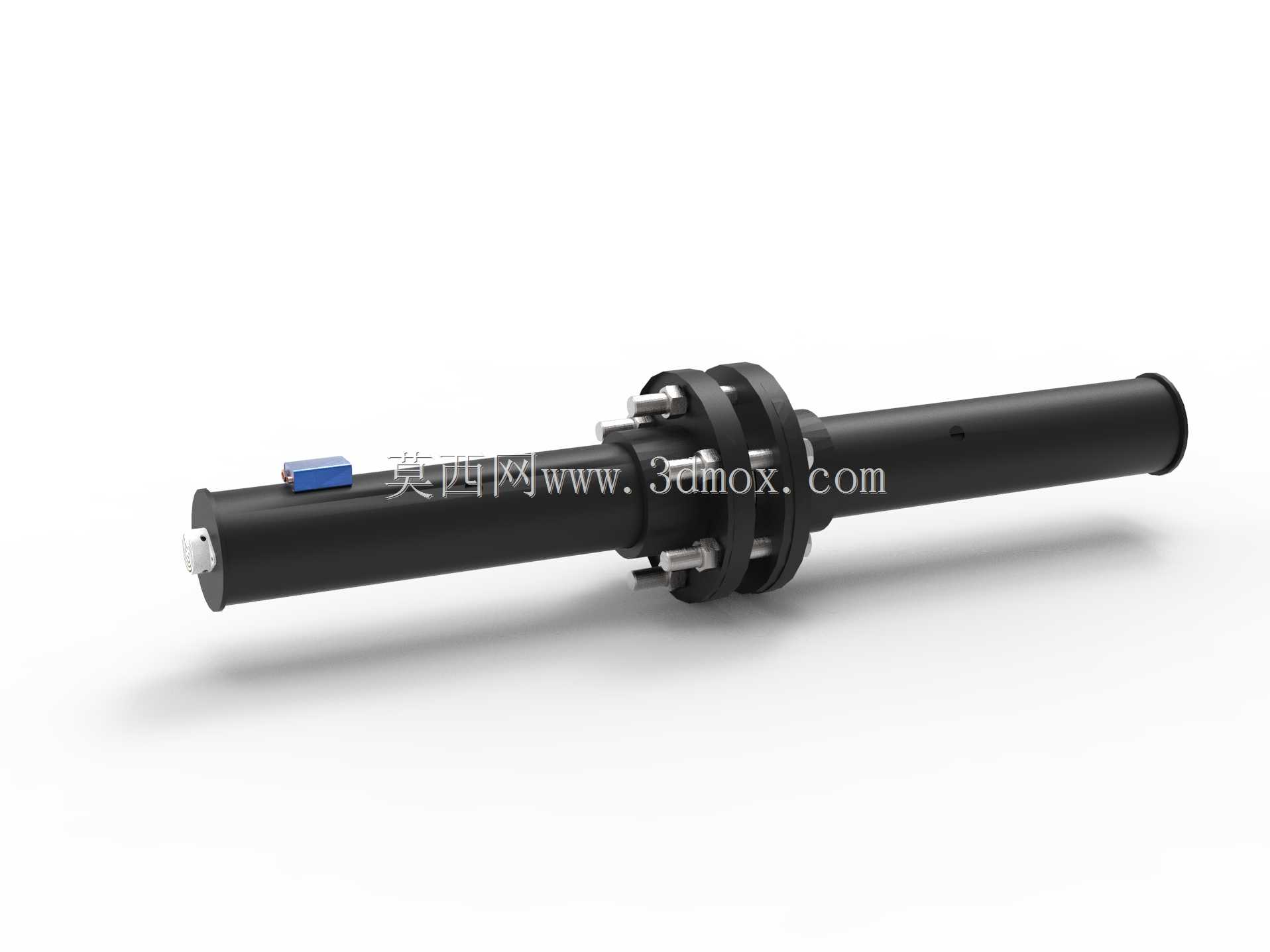

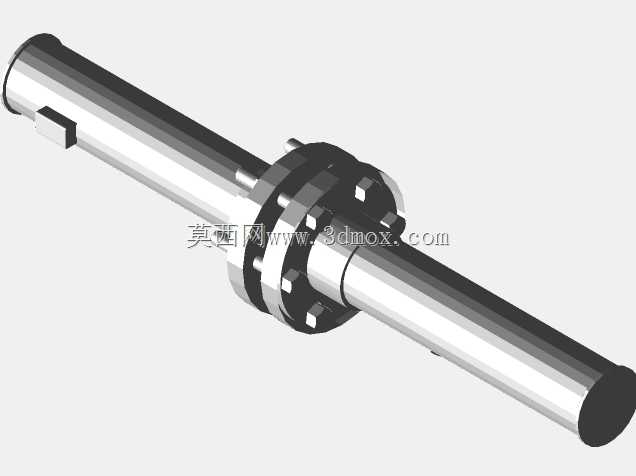

　　从结构设计逻辑来看，装置整体采用同轴长杆布局，主体为等径圆柱杆身，中间设置的分体式法兰连接结构是核心装配节点，法兰周向均匀布置多组紧固螺栓，既可以实现两段杆体的刚性同轴连接，也能通过调整螺栓预紧力，模拟不同装配紧度下的结构声学传导特性，匹配实际钻具连接段的装配边界。杆身靠近左端的位置预留了传感器安装位，可直接贴合安装声学振动传感器，采集杆体径向、轴向的振动信号，避免额外加装夹具带来的信号干扰，保证测试数据的准确性。左端的接头结构采用快插式设计，可适配不同规格的激振输入装置，模拟钻具钻进过程中受到的冲击、回转激励，右端为自由端设计，可根据测试需求加装不同质量的配重块，模拟钻具前端钻头的负载特性，调整整个杆系的固有频率参数。

　　在安装边界设计上，整套装置的支撑点可根据测试需求灵活调整，中间法兰位置可作为固定支撑点，通过配套的支座将装置架设在测试台架上，支撑位置设置有减震垫层，隔绝外部台架振动对测试信号的干扰，杆身的同轴度公差控制在0.02mm以内，避免回转测试过程中出现偏心振动，影响声学测试结果的有效性。杆身表面做了发黑防锈处理，既可以提升杆件的表面硬度，减少长期试验过程中的磨损，也能避免表面锈蚀带来的结构阻尼变化，保证多次测试的参数一致性。

　　从功能特性来看，这套装置除了基础的钻具声学特性测试外，还可拓展用于长轴类回转零件的振动噪音测试，通过更换不同规格的连接法兰，适配不同直径的杆状试件，不需要重新搭建整个测试台架，大幅提升测试工装的复用率。法兰连接位置的接触面做了精密研磨处理，平面度控制在0.01mm以内，保证连接面的紧密贴合，避免连接间隙带来的异常碰撞噪音，干扰测试结果。杆身上预留的多个传感器安装位，可同时布置多组测点，同步采集不同位置的声学振动信号，分析振动波在杆体上的传导衰减规律，为长杆类结构的声学优化设计提供详实的数据支撑。

　　在实际应用过程中，这套装置可模拟钻具在不同转速、不同轴向载荷、不同预紧力条件下的声学响应，测试过程中不需要将整套钻具下入井下，在地面实验室即可完成大部分声学特性验证工作，大幅降低钻具性能测试的成本，缩短研发验证周期。装置的整体结构没有复杂的异形曲面，所有零部件均采用常规机械加工工艺即可实现，加工难度低，装配过程简单，日常维护只需要定期检查螺栓预紧力、传感器安装面的贴合度即可，不需要复杂的校准流程，适合实验室长期高频次的测试使用。针对测试过程中可能出现的杆体共振问题，设计阶段就通过模态仿真对杆身直径、法兰位置、支撑点跨度做了多轮优化，避开了常用测试频段的固有频率点，避免测试过程中装置自身共振影响测试结果的准确性。
