水平式快速夹钳压紧工装结构设计

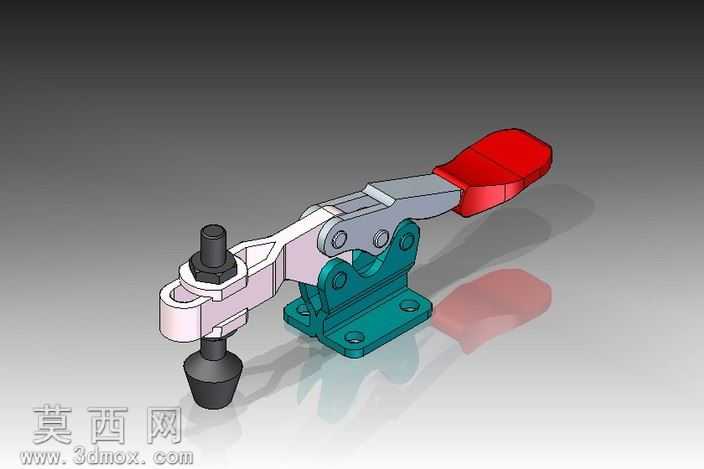

本作品为手动卧式快速夹钳的三维参数化模型，采用Solid Edge软件完成全参数化建模与写实渲染，完整还原了快速夹钳的运动逻辑与装配关系。建模阶段采用自底向上的装配设计思路，首先拆分夹钳的六大功能模块：带安装孔的压铸底座、多段铰接连杆组、红色包覆操作手柄、可调节压紧螺杆、橡胶防滑压头、铰接销轴与紧固件，每一个零件均通过草图约束、特征拉伸、倒角、拔模等基础建模命令完成，对底座的压铸圆角、手柄的人体工学曲面、压头的锥形橡胶接触面都做了精细化的特征还原，保证零件间的装配间隙符合实际加工公差要求。材质与渲染阶段，针对不同零件的实际材质做了区分设置：底座与金属连杆部分采用喷塑青绿色金属材质，添加细微的颗粒质感模拟压铸工件的表面肌理；操作手柄采用红色哑光软胶材质，添加轻微的磨砂质感模拟包胶手柄的触感；压紧螺杆采用发黑处理的碳钢材质，还原紧固件的金属光泽；压头采用黑色丁腈橡胶材质，设置低反光度与高粗糙度参数，模拟橡胶件的视觉特性；铰接销轴采用镀锌亮面金属材质，突出标准件的质感差异，渲染时添加柔和的环境光与接触阴影，让模型呈现出接近实物的展示效果。结构设计上，该夹钳利用平面四杆机构的死点原理实现夹紧自锁：当操作人员向下扳动操作手柄时，多组铰接连杆会运动至共线死点位置，此时压紧螺杆向下施加稳定的压紧力，即便受到加工过程中的振动载荷也不会松脱，向上扳动手柄即可快速释放压头，实现工件的快速装夹；压紧螺杆采用螺纹连接结构，可通过旋转螺杆调整压头的伸出长度，适配不同厚度的被夹紧工件，底座预留的两个沉头安装孔可将夹钳快速固定在工装台面、焊接工作台或装配治具上。该模型完整保留了零件间的运动约束关系，可直接用于运动仿真验证夹紧行程与自锁性能，也可作为工装设计的标准件库元素，直接调用到自动化装配工装、焊接工装、木工治具、电子装配夹具的设计场景中，帮助设计人员快速完成工装方案的搭建，减少标准件重复建模的工作量。
