D-Link五端口以太网交换机外观结构设计

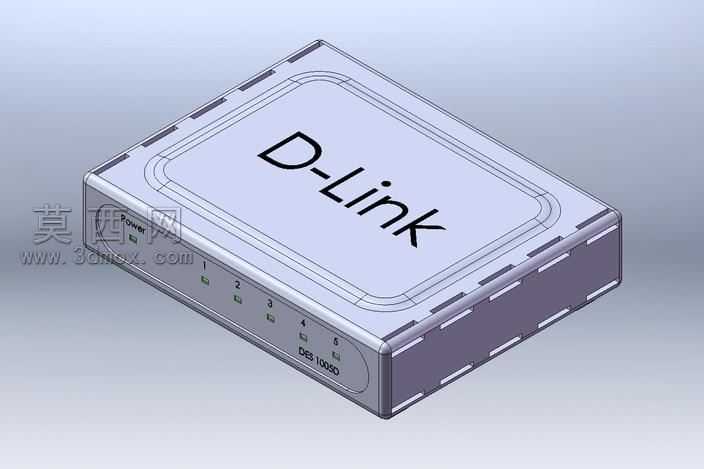

本作品为D-Link品牌五端口桌面型以太网交换机的三维参数化模型，建模过程以实物外观尺寸为基准，在SolidWorks环境下完成全结构的特征化搭建，整体采用自顶向下的设计思路，先通过基准面与基准轴确定整机的长宽高比例，再逐步拆分上下壳体、端口区域、标识区域等独立结构模块。模型的上壳体为带圆角过渡的薄壳结构，顶面通过拉伸切除与凸台特征构建出内凹的品牌标识区域，D-Link字样采用包覆特征实现凹陷效果，边缘的防滑卡扣槽位通过线性阵列特征均匀排布，还原了实物壳体的拼接固定结构，壳体边缘的圆角半径经过多次调整，既匹配实物的圆润握持手感，也避免了建模过程中出现的特征干涉问题。正面的五个以太网端口区域按照标准RJ45接口的间距排布，每个端口旁的数字标识采用草图文字拉伸实现，下方的型号标识区域也同步还原了实物的印刷内容，端口的内部限位结构做了简化处理，在保证外观还原度的同时控制了模型的整体面数。材质渲染阶段，上壳体采用浅灰色哑光塑料材质，添加了轻微的磨砂纹理贴图来模拟实物的塑料外壳质感，下壳体采用深灰色半哑光塑料材质，与上壳体形成视觉区分，顶面的品牌标识采用黑色哑光油墨材质，与壳体底色形成清晰对比。模型的整体装配关系完全还原实物的卡扣拼接逻辑，上下壳体通过边缘的卡扣槽位实现无螺丝的装配固定，所有特征均保留了可编辑的参数化历史，可根据需求调整壳体厚度、端口数量、外观尺寸等参数，也可导出为通用中间格式用于不同场景的渲染展示或结构验证，整体模型比例精准，外观细节还原度高，能够直观呈现该款桌面交换机的外观形态与结构特征。
