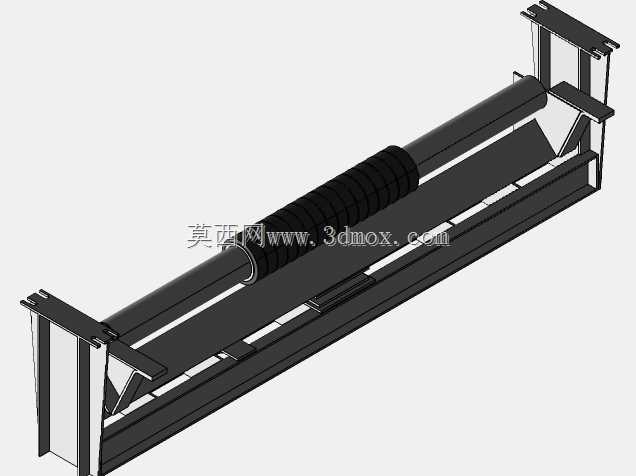

带支架皮带输送机缓冲托辊组结构

　　在散料输送作业场景里，带式输送机的托辊组直接决定了皮带运行的平稳性与使用寿命，这款带支架的托辊结构，主要针对槽型皮带输送段的承载需求设计，适配常规槽角35度的通用皮带机架，可直接替换同安装尺寸的老旧托辊组件，无需对原有输送机架做额外改造。从结构组成来看，整套组件包含横向布置的缓冲托辊本体、两侧对称的安装支架、底部连接纵梁以及侧边的防偏挡边结构，托辊辊体表面包覆有等距排列的橡胶缓冲圈，能够在承接落料点的物料冲击时吸收大部分动能，避免硬质物料直接砸伤皮带工作面，同时橡胶圈的阻尼特性也能减少皮带运行过程中的打滑概率。设计过程中优先考虑了安装维护的便捷性，两侧支架采用折弯钢板焊接成型，支架端部开有长圆孔安装位，

　　可适配一定范围内的机架安装孔距偏差，现场更换时无需重新配焊机架，仅需松开固定螺栓即可完成托辊的拆装，大幅缩短停机维护的时间。托辊的辊轴采用冷拔圆钢加工，两端配合深沟球轴承做回转支撑，轴承座采用冲压式密封结构，内置迷宫式密封件，能够有效阻挡输送现场的粉尘、水汽进入轴承内部，适配矿山、砂石料场、粮食转运等多粉尘的作业环境，延长轴承的免维护周期。从安装边界来看，整套托辊组的横向宽度适配带宽800mm的常规带式输送机，支架的安装高度与通用槽型托辊组保持一致，纵向安装间距可根据输送物料的密度调整，输送散状密度较大的矿石、砂石物料时，安装间距可控制在1米到1.2米之间，输送粮食、包装物等密度较小的物料时，安装间距可放宽至1.5米，

　　落料点位置可加密布置该款缓冲托辊，进一步降低落料对皮带的冲击。支架的侧边设置有向上延伸的挡边结构，能够在皮带出现小幅跑偏时限制皮带的横向位移量，避免皮带边缘与机架剐蹭造成的皮带撕裂损伤，同时挡边与支架采用一体化焊接成型，无需额外加装防偏立辊，减少了整机的零部件数量，降低后期的备件储备成本。实际运行过程中，托辊的回转阻力系数控制在较低水平，不会额外增加输送机驱动电机的负载，辊体表面的橡胶圈采用耐磨橡胶配方，在正常使用工况下使用寿命可达普通钢制托辊的1.5倍以上，橡胶圈磨损后也可单独更换，无需整体更换托辊本体，进一步降低使用成本。整套结构的受力路径经过优化，物料的垂直载荷通过托辊辊体传递到两端轴承，再通过轴承座传递到两侧支架，

　　最终分散到输送机的纵向纵梁上，支架的折弯处设置有加强筋板，避免长期受载出现支架变形的问题，纵梁与支架之间采用螺栓连接，可根据现场的实际安装需求调整托辊组的槽角，适配不同堆积角的物料输送需求。针对不同的输送场景，该托辊组还可调整辊体的直径与橡胶圈的硬度，输送大块硬质物料时可选用更大直径的辊体与硬度稍高的橡胶圈，输送易碎物料时可选用硬度较低的橡胶圈，在缓冲冲击的同时避免物料被碰碎。在三维建模过程中，所有的安装配合面都预留了合理的公差间隙，焊接件的焊缝位置都做了明确的工艺标注，可直接用于生产加工的图纸转化，也可作为皮带输送机整体设计时的标准托辊组件直接调用，减少重复建模的工作量。
