带支架输送机廊道桁架结构设计

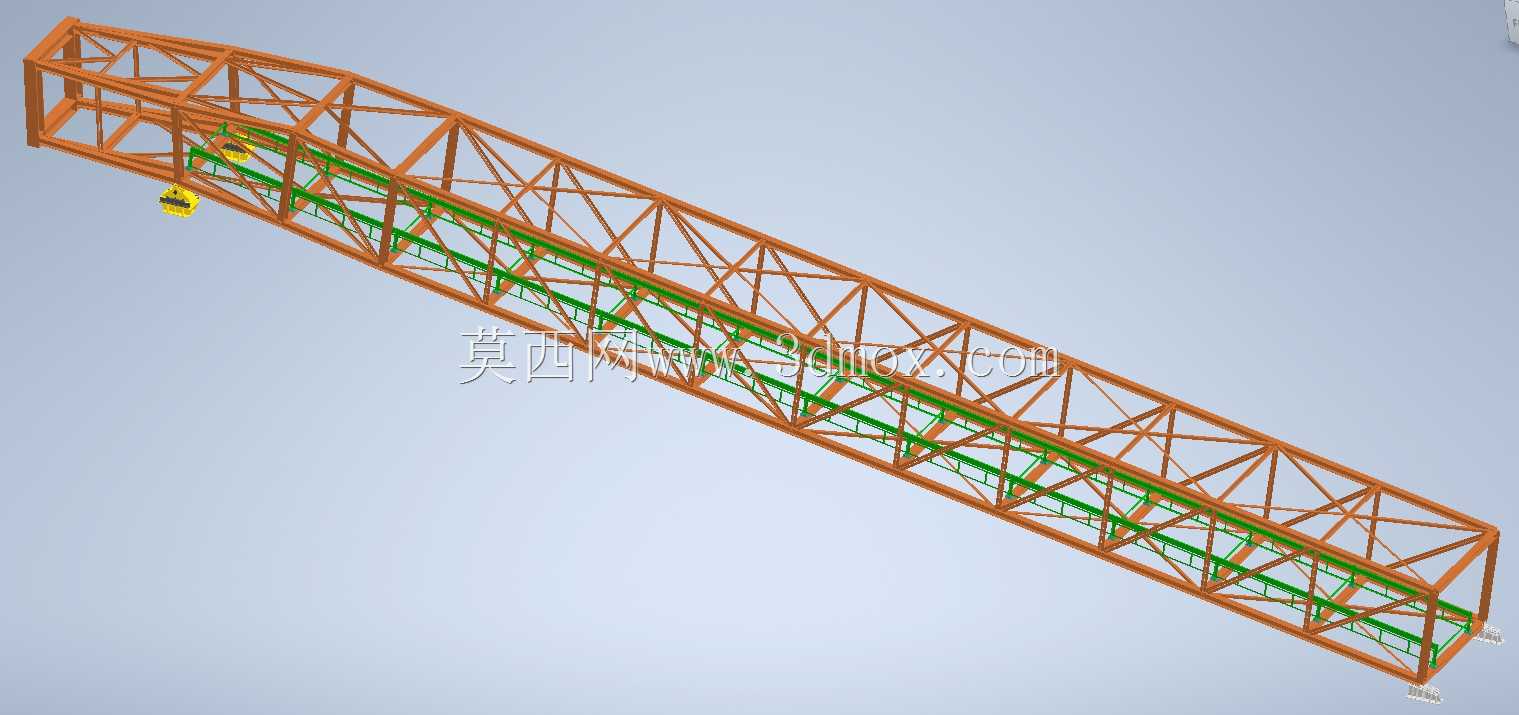

　　在散料输送系统的现场布置中，长距离跨区域的物料转运往往需要依托架空廊道结构完成输送机的架设，这类结构既要承载输送机本体、输送物料的动静态载荷，还要适应现场复杂的地形高差、厂区通廊规划要求，同时预留足够的检修通行空间，避免地面人流、物流与输送线路的交叉干扰。这套带支架的输送机廊道结构采用空间桁架式设计，整体为长条形架空构造，主承力框架采用三角桁架构型，上下弦杆与腹杆通过节点固结形成稳定的空间受力体系，相比实腹式梁结构，桁架形式能在保证整体刚度的前提下大幅降低结构自重，减少下部支撑支架的载荷负担，同时通透的桁架结构能有效降低风阻，在户外露天布置场景下可减少强风对结构的横向作用力，提升极端天气下的结构稳定性。

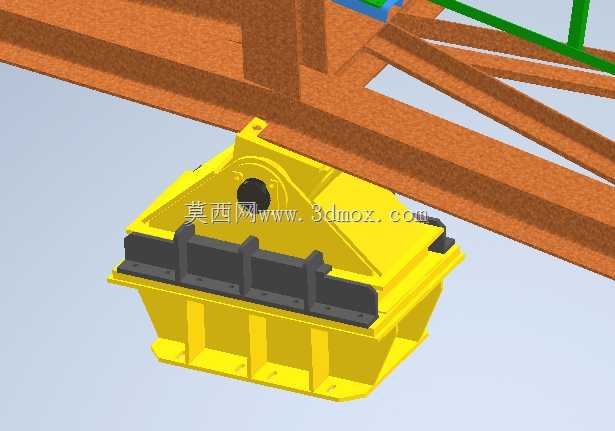

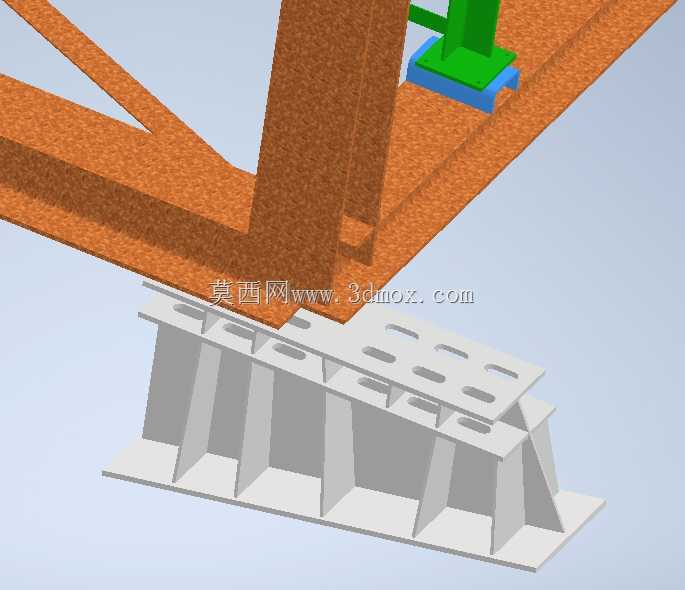

　　从实际使用场景来看，这类廊道结构多用于矿山、港口、电厂、建材厂区的散料输送环节，可适配煤炭、矿石、砂石、粮食等各类散状物料的长距离转运需求，廊道内部沿长度方向布置输送机的托辊组、输送带以及配套的安全防护设施，两侧预留检修人员通行的步道空间，桁架下弦可根据需求敷设电缆、除尘管线等辅助配套设施，实现输送线路与配套管线的一体化架设，减少现场额外的管线支架施工量。结构的支架部分采用与主桁架同规格的型钢构件制作，支架与主桁架通过节点板螺栓连接或焊接固定，支架底部可根据现场地质条件适配独立混凝土基础、桩基或者钢结构平台连接，满足不同场地的安装固定需求。

　　在设计思路上，这套结构优先考虑了载荷传递的合理性，输送机运行过程中输送带的张紧力、物料的分布载荷、托辊组的集中载荷首先传递到桁架下弦的承载梁上，再通过腹杆将载荷分散传递到上下弦杆，最终通过各段支架将整体载荷传递到下部基础，整个传力路径清晰，避免局部构件出现应力集中的问题。桁架的节间尺寸根据输送机托辊的布置间距匹配设计，保证每个托辊支架的安装位置都对应桁架的腹杆节点处，减少下弦杆的局部弯曲应力，提升结构的疲劳寿命，适配输送机长期连续运行的载荷特性。

　　从安装边界来看，单段桁架的长度可根据现场运输、吊装条件进行模块化拆分，各段桁架之间采用法兰节点拼接，现场安装时无需大量现场焊接作业，可大幅缩短施工周期，降低高空作业的施工风险。结构的截面尺寸经过匹配设计，内部净空高度满足检修人员直立通行的要求，净宽度可同时容纳输送机本体与单侧检修步道，若有双向输送需求也可通过调整桁架截面宽度实现双输送机并排布置。桁架的上弦可根据现场需求铺设防雨罩、防尘封闭板，实现密闭输送，减少物料输送过程中的扬尘洒落，满足环保生产的要求；在多段廊道衔接的转角、高差变化位置，可通过调整桁架的端部连接角度适配地形变化，无需重新设计整体结构，具备较强的现场适配性。

　　针对输送机运行过程中的振动特性，桁架结构的固有频率经过设计校核，避开了输送机托辊转动、输送带运行的常见激振频率区间，避免结构在设备运行过程中出现共振问题，减少运行过程中的结构异响与构件疲劳损伤。支架与主桁架的连接节点设置了加劲板补强，应对输送机启停过程中的纵向冲击力，同时在支架与基础的连接位置预留了调整余量，可抵消基础沉降带来的结构形变，保证输送机的安装精度不受基础微量沉降的影响。在户外使用场景下，结构所有型钢构件表面都预留了防腐处理的工艺余量，可适配热浸锌、防腐涂装等不同防腐工艺，满足沿海、高湿、高腐蚀环境下的长期使用需求。
