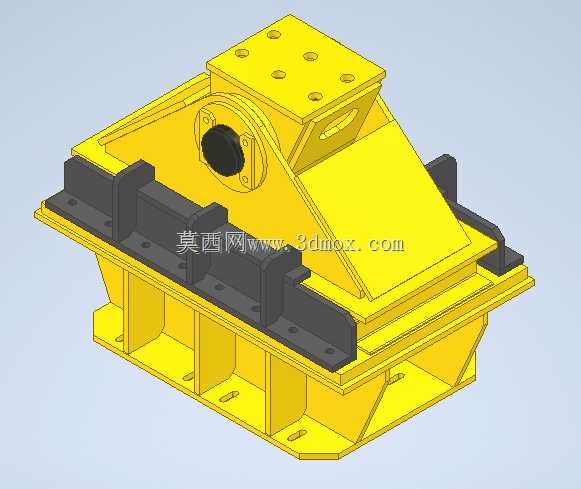

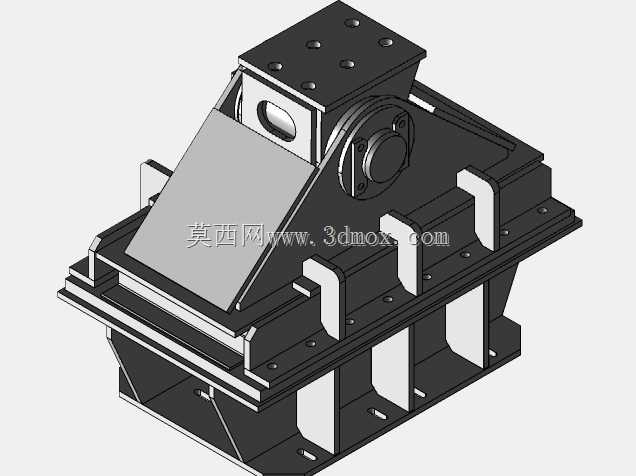

该承载基座主要面向重载工况下的部件铰接支撑场景,常见于大型物料输送线的受料端支撑、振动给料设备的底部铰接承载、重型工装夹具的旋转支撑工位,可承受垂直方向的大吨位静载荷与作业过程中的交变冲击载荷,同时为上部搭载部件提供固定角度范围内的摆动自由度,避免刚性连接在设备运行振动过程中产生的应力集中断裂问题。从结构设计逻辑来看,整体采用箱型焊接框架作为主体承载结构,底部设置多组带长圆孔的安装翼板,长圆孔的排布方向沿基座的摆动切线方向设置,可抵消安装过程中的基础施工位置偏差,同时适配设备运行过程中产生的微小热胀冷缩位移,避免安装螺栓承受额外剪切力。底部支撑框架采用多道竖向筋板与横向封板组焊而成,筋板的排布避开了安装孔的受力传导路径,
每道筋板的厚度根据上部载荷的传导方向做差异化设置,载荷直接传导路径上的筋板厚度更大,非主要受力区域的筋板在保证结构刚性的前提下适当缩减厚度,兼顾整体重量与承载能力的平衡。上部铰接支座部分采用分体式轴承座结构,与中部斜向支撑板采用焊接加螺栓紧固的复合连接方式,铰接孔内预留了轴套安装位,可根据实际载荷大小选配铜基自润滑轴套或者滚动轴承,满足不同转速、不同载荷等级的铰接转动需求。顶部搭载平台采用整块厚钢板加工而成,平台上的安装孔采用矩阵式排布,孔位间距适配多数重型工业设备的底部安装尺寸,平台与下部支撑结构之间设置斜向加强板,斜板的角度经过受力仿真优化,可将上部垂直载荷均匀分散到两侧的箱型支撑梁上,避免局部应力集中导致的板材变形。
从安装边界来看,底部安装面的平面度要求控制在0.2mm每米范围内,保证基座安装后与基础面的贴合度,避免局部悬空导致的受力不均;铰接孔的同轴度公差控制在0.05mm以内,保证铰接轴安装后转动顺畅无卡滞;顶部安装面与底部安装面的平行度公差不超过0.1mm每米,避免上部搭载设备安装后出现倾斜偏载。在实际使用过程中,该基座可适配的上部载荷范围覆盖5吨至20吨的静载需求,铰接摆动角度范围可根据实际使用需求调整两侧限位块的位置,常规配置下的摆动角度为正负8度,可满足多数振动、摆动类设备的行程需求。结构设计过程中充分考虑了焊接工艺的可实现性,所有焊缝均设置在便于焊接操作的位置,封闭箱型结构内部预留了焊接工艺孔,避免出现无法施焊的死角,
所有外露的焊接棱边均做倒角处理,避免应力集中同时提升装配过程的操作安全性。基座的表面处理可根据使用环境选配,常规工业车间环境下采用喷砂后喷防锈漆处理,潮湿腐蚀环境下可额外增加镀锌层或者采用不锈钢材质加工,适配不同工况的使用需求。
