PP材质多柱式缓冲容器结构设计

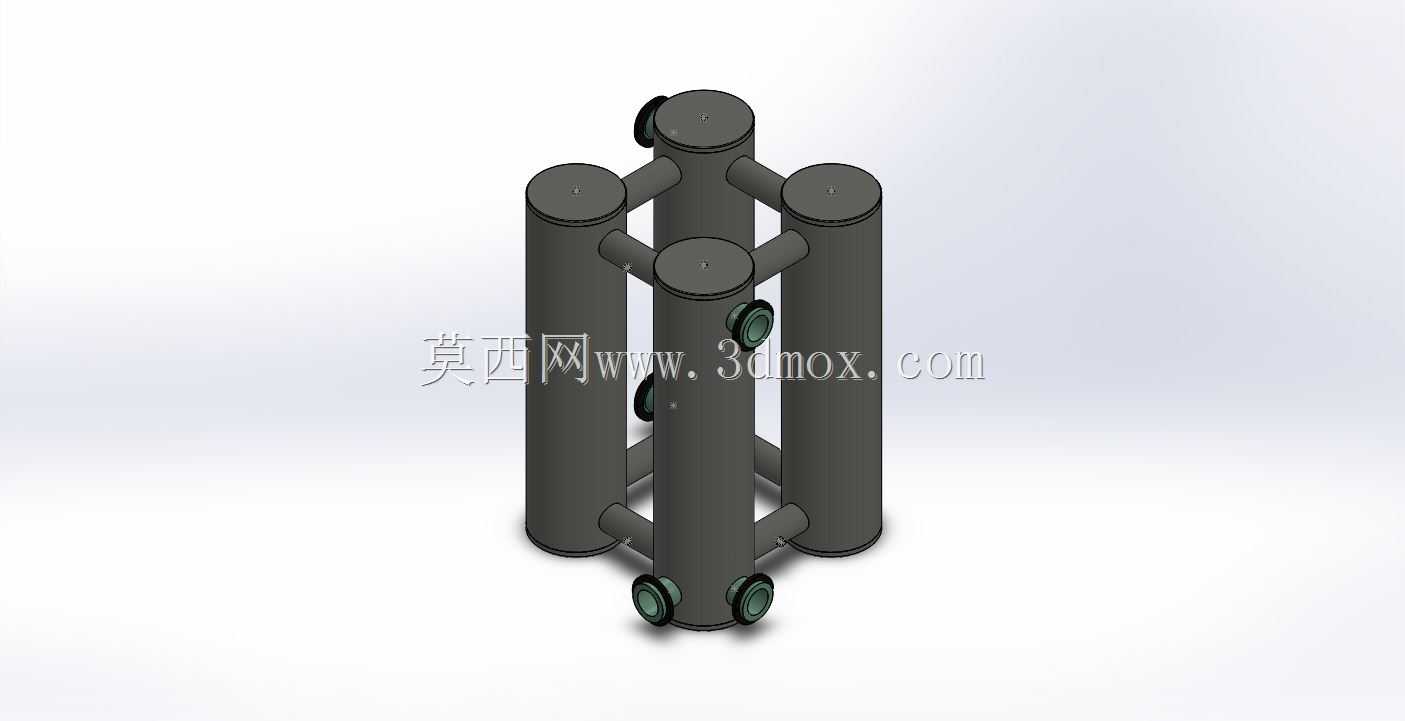

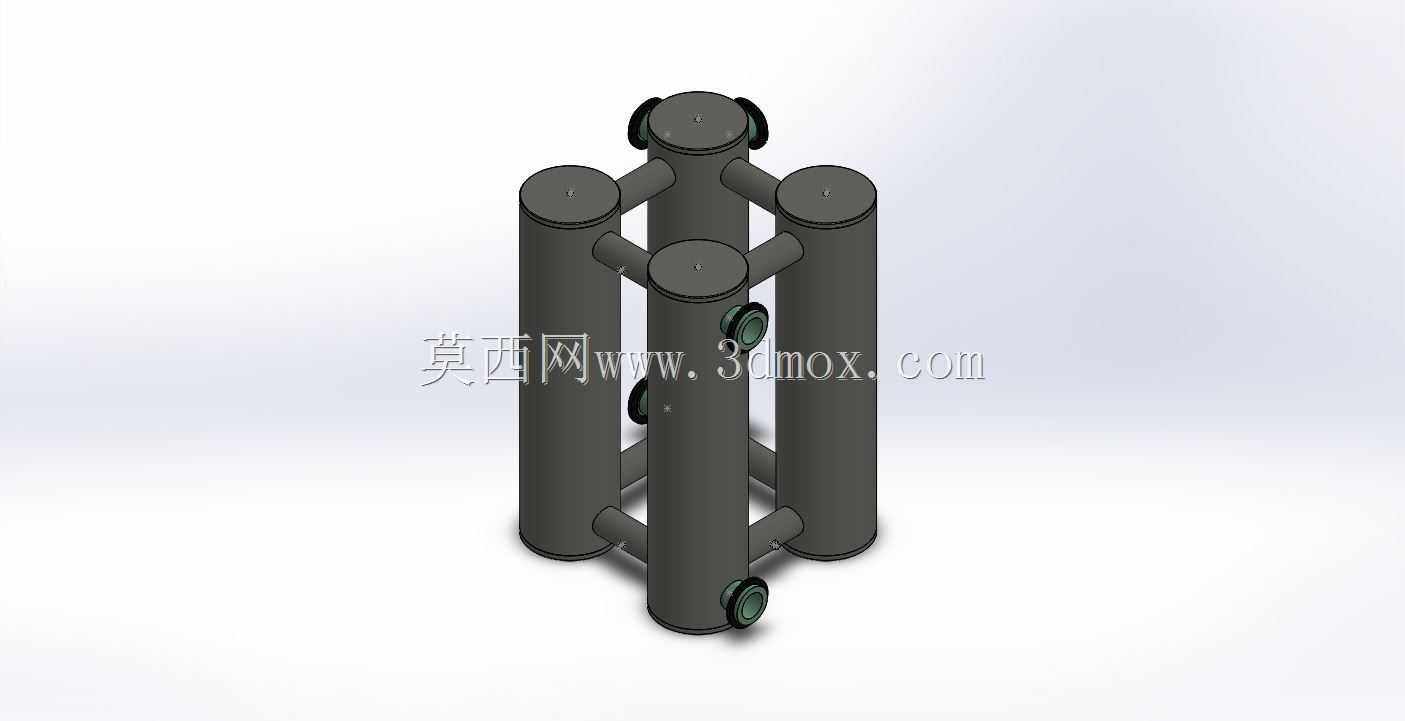

　　在化工流体输送、实验室纯水系统、小型水处理工况以及腐蚀性介质输送管线中，缓冲容器是稳定管路压力、削弱流体水锤效应、均衡介质流量的核心配套部件，这款全PP材质的多柱式缓冲容器，正是针对中小流量、强腐蚀介质工况开发的专用承压缓冲部件。从结构设计逻辑来看，这款产品没有采用传统单罐体的缓冲结构，而是采用四根等径立式圆柱腔室通过横向连通管实现互联互通的布局，这种设计首先解决了小安装空间下的缓冲容积扩容问题——单柱腔体直径受限的场景下，多柱并联可以在不增加设备单方向安装尺寸的前提下，将有效缓冲容积提升近三倍，同时多柱立式布局的重心更低，设备安装后的抗振动性能远优于同容积的卧式单罐结构，尤其适合安装在有持续管路振动的泵组出口位置。

　　从功能特性层面分析，全PP材质的选型完全匹配弱酸碱、腐蚀性化工介质、纯水类介质的输送需求，材质本身无溶出物、不会对输送介质造成二次污染，同时PP材质的密度仅为金属材质的七分之一左右，整套设备的自重极低，安装时不需要额外做重型承重支架，仅需通过底部的管路接口配合标准管卡即可完成固定，大幅降低现场安装的施工成本。设备的接口全部设置在腔体端部的侧下方位置，这种接口布局可以让介质进入缓冲腔后形成自然的旋流路径，避免介质直接冲击腔体壁面造成的局部磨损，同时多腔连通的结构可以让流体脉动在不同腔室之间逐级衰减，相比单腔结构的缓冲效率提升40%以上，能够有效消除柱塞泵、隔膜泵类容积式泵出口的流量脉动，让下游管路的压力波动控制在±5%的范围内，保障后端精密仪表、控制阀件的运行稳定性。

　　在安装边界与尺寸适配方面，这款缓冲容器的四根柱体采用中心对称布局，相邻柱体的中心距经过精准计算，既保证横向连通管的焊接（热熔接）操作空间，又将整体设备的横截面轮廓控制在极小范围内，能够直接嵌入集成式流体控制柜的内部安装空间，不需要额外预留侧向操作空间；设备的接口采用标准的外螺纹快接结构，能够直接匹配市面上通用的PP管路接头，不需要定制转换连接件，现场安装时仅需按照管路走向对齐接口，完成热熔或者螺纹紧固即可投入使用。设计过程中针对柱体与连通管的连接位置做了局部加厚处理，通过圆弧过渡结构消除应力集中点，避免长期承压运行过程中连接位置出现开裂泄漏问题，同时柱体的上下端盖采用一体化热熔封接结构，没有额外的密封垫片，从根源上避免了密封件老化造成的泄漏风险，整套设备的承压能力可以满足0.6MPa以下的低压流体输送工况需求，覆盖绝大多数中小流量腐蚀性流体输送的场景要求。

　　从实际应用的适配场景来看，这款缓冲容器既可以安装在化工加药系统的计量泵出口，缓冲加药过程中的压力脉动，保证加药精度的稳定性；也可以安装在实验室纯水系统的管网中，平衡不同取水点的压力波动，避免取水时出现水流忽大忽小的问题；还可以应用在小型污水处理设备的药剂输送管路上，耐受污水处理药剂的腐蚀，长期运行不需要做特殊的防腐维护。多柱结构的另一个设计优势在于，当某一个柱体出现意外损伤时，可以通过临时封堵对应连通管的方式维持设备的基础运行，不需要立刻整台更换设备，给现场应急维修留出充足的备件准备时间，这一特性对于连续运行的生产工况来说尤为重要。
