埃斯卡达踏步格栅板三维结构设计

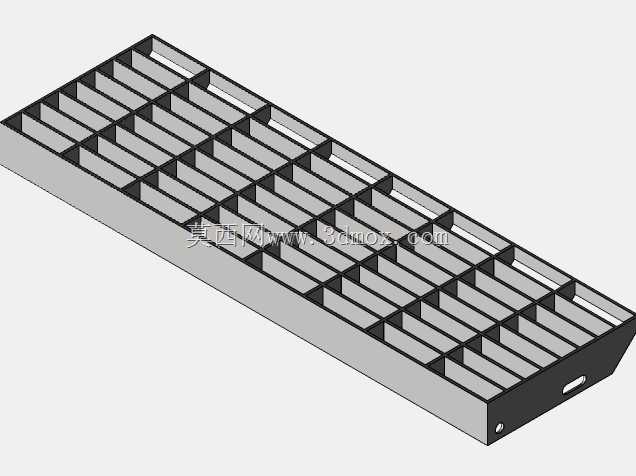

　　做工业梯道、设备检修平台设计的工程师，对这类踏步格栅板不会陌生，这次拆解的这款格栅构件，是适配工业梯段、设备操作平台踏步位的专用承载构件，日常在厂区巡检通道、设备旁检修梯、户外钢架梯、仓储货架登高梯上都能见到它的身影。不同于普通平面铺放的格栅板，这款构件是带踏步折边的结构，安装后直接作为梯段的踩踏面，既要承担人员通行、小件工具临时放置的载荷，还要兼顾防滑、排水、排屑的功能，避免梯面积攒油污、铁屑、雨水造成人员滑倒的安全隐患。从结构设计逻辑来看，这款格栅采用了等间距扁钢排布的承载结构，横向的承载扁钢沿踏步进深方向布置，直接承接竖向载荷，纵向的扭绞方钢或者扁钢作为连接杆件，将所有承载扁钢焊接成整体网格结构，既保证了单根扁钢的侧向稳定性，

　　也让整个踏步面的载荷能够均匀分散到两侧的安装折边上。很多新手做格栅踏步设计的时候容易忽略折边的细节，这款构件的侧边做了下折的封边结构，折边上预留了安装固定的孔位，安装时可以直接通过螺栓或者焊接的方式，固定在梯段的侧边支撑梁上，不需要额外做复杂的转接件，现场安装效率能提升不少。尺寸边界上这款踏步的规格是60x250x800，这里的尺寸参数对应梯步的安装适配边界：800mm是踏步的总宽度，适配常规单人通行的梯段宽度要求，250mm是踏步的进深尺寸，刚好符合工业梯步的踏面深度规范，保证人员行走时脚掌有足够的支撑面积，不会出现踏空的风险，60mm是格栅的整体高度，也就是承载扁钢的高度，这个高度的扁钢能够满足常规工业检修梯的均布载荷要求，

　　日常单人携带10kg以内的工具通行完全不会出现变形问题。实际应用中，这类格栅踏步相比花纹钢板踏步有很明显的优势，网格镂空的结构不会积攒杂物，生产车间里的切削液、铁屑，户外的雨水、灰尘都能直接从网格缝隙漏下去，踏面始终保持相对整洁的状态，而且扁钢的边缘本身就有一定的防滑效果，即便表面沾了少量油污，也比光滑的花纹钢板摩擦力更好。设计的时候还要注意安装孔位的匹配性，这款构件折边上的固定孔位做了长圆孔设计，能够适配现场安装时的尺寸误差，不需要在现场重新打孔，降低现场施工的难度。另外端部的封板结构也做了加强处理，避免格栅在搬运、安装过程中出现端部扁钢散开的问题，整体结构的刚性足够，即使用叉车短途转运也不会出现明显的形变。

　　很多做设备平台设计的工程师在选型的时候，经常会把平面格栅和踏步格栅搞混，平面格栅一般是平铺在平台框架上，四个边都有支撑，而踏步格栅只有两个侧边做支撑，对构件自身的整体刚性要求更高，这款构件通过侧边折边和端部封板的加强，刚好满足两端支撑的载荷要求，不需要在踏步中间额外加支撑梁，能够简化梯段的支撑结构，减少整体的钢材用量。从建模的角度来说，做这类格栅构件的时候，要注意扁钢的排布间距一致性，所有扁钢的垂直度、平行度都要控制在合理公差范围内，不然焊接的时候会出现缝隙过大或者装配不上的问题，另外折边的折弯半径也要符合板材折弯的工艺要求，不能出现折弯开裂的问题，预留的安装孔位要和常用的梯段支撑梁的安装孔位匹配，保证通用性。这类构件在实际使用中，还要考虑防腐的问题，一般出厂的时候会做热镀锌处理，建模的时候不需要体现涂层厚度，只要把基体的结构尺寸做准确就可以，方便后续工程图导出的时候直接提取下料尺寸。
