工业转角带护栏格栅操作站台结构

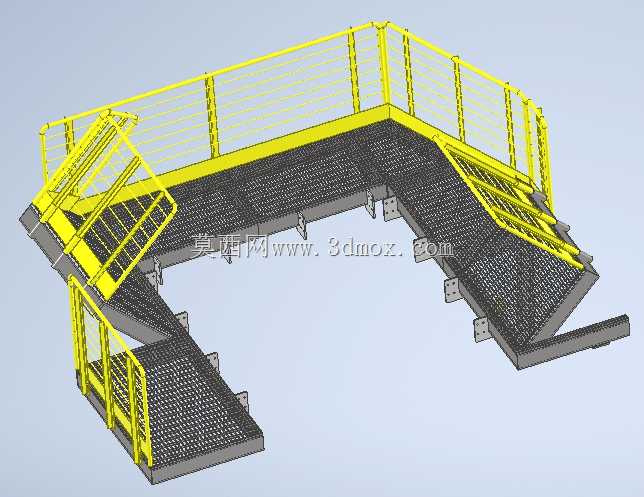

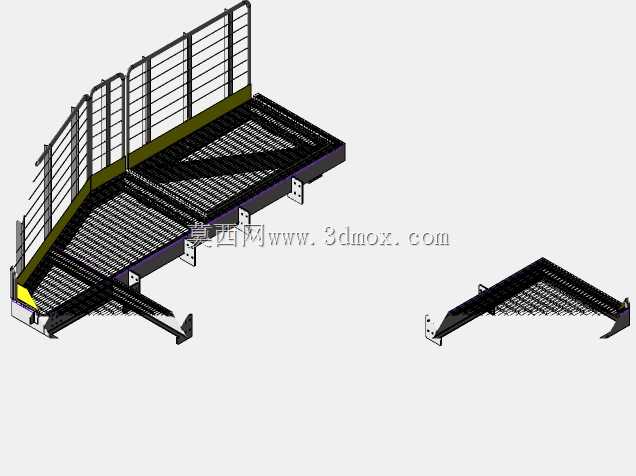

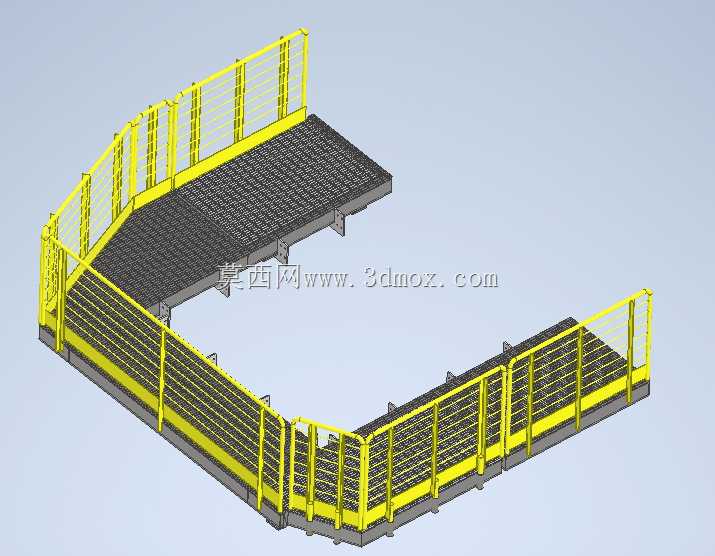

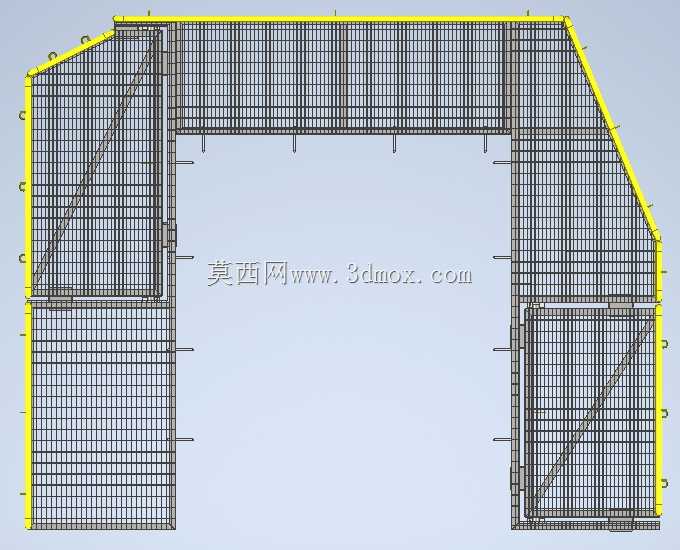

　　这类转角式操作站台，常应用在生产车间设备旁的高位操作工位、仓储区域的拣选登高作业点、生产线旁的设备巡检通道衔接处，尤其适配存在设备布局转角、管线排布避让需求的现场场景，解决地面到固定操作高度的高差通行问题，同时通过周边护栏结构规避临边作业的坠落风险。站台的踏面采用格栅板结构，这类结构的优势在于表面镂空率适中，日常作业中洒落的切屑、灰尘、积液可以直接从格栅缝隙漏下，不会在踏面积攒造成打滑，同时格栅的防滑凸起纹路能提升鞋底与踏面的摩擦力，即便作业人员鞋底沾有少量油污或水渍，也能保持足够的抓附力。站台整体为L型转角布局，两段直段站台通过转角段平滑衔接，两段直段的延伸长度可根据现场实际的工位排布调整，建模时预留了标准的铰接连接点位，

　　现场安装时不需要额外做焊接改制，直接通过配套的铰接紧固件就能完成段与段之间的拼接，适配不同转角角度的现场安装需求，若现场存在非90度的转角布局，仅需要调整转角段的折弯角度即可完成适配，不需要重新制作整套站台结构。站台的支撑腿采用可调式结构设计，每个支撑腿底部都预留了调节余量，可应对现场地面不平整的安装工况，通过调整支撑腿的伸出长度，能保证整个站台的踏面保持水平，不会出现局部倾斜导致的站立不稳问题，支撑腿底部设置了安装底板，可通过膨胀螺栓与地面完成固定，避免人员在站台行走时出现整体滑移、侧翻的风险。周边的护栏采用竖栏加横档的结构形式，护栏高度符合常规工业临边防护的高度要求，横档设置了多道，能避免作业人员意外从护栏间隙滑出，

　　护栏底部设置了踢脚板结构，可防止放置在站台踏面的工具、小型零件从站台边缘掉落砸伤下方通行人员。建模过程中，所有的连接点位都做了装配干涉校验，格栅板的拼接缝隙、护栏与站台边框的连接位置、支撑腿与站台底部的安装座都预留了足够的安装操作空间，现场装配时不会出现螺栓无法拧紧、部件无法对位的问题。站台的整体安装边界需要考虑周边设备的安全距离，站台边缘与周边运转设备的预留间隙不小于安全操作距离，避免人员在站台作业时被运转部件剐蹭，同时站台的入口位置通常设置在直段的端部，可配套搭配同高度的踏步梯使用，实现地面到站台的平稳通行。这类站台的载荷设计按照常规工业作业的均布载荷要求设定，可满足多名作业人员同时在站台上操作、

　　放置常规工具与小型工件的使用需求，格栅板的选型兼顾了承重能力与自身重量，不会因为自重过大增加支撑结构的载荷负担，同时也方便现场的转运与拼装作业。护栏的表面采用醒目的黄色涂装，符合工业现场的安全色标识要求，能让现场人员清晰识别到站台的临边边界，避免意外碰撞。站台的所有钢结构部件都做了相应的表面处理，可适应车间内的常规作业环境，减少锈蚀风险，延长整体使用寿命。
