多级传动齿轮箱配套驱动电机集成结构

　　这套传动集成结构在常规工业产线的动力传输场景中适配性极强，从输送线的动力段、小型加工设备的主轴驱动到非标自动化设备的扭矩输出单元，都能见到这类布局的实际应用。区别于集成式减速电机的一体化设计，这种分体式齿轮箱搭配独立驱动电机的结构，在后期维护、传动比调整上的灵活性要高出不少——当产线需要调整输出转速适配不同工艺节拍时，无需整体更换动力单元，只需调整齿轮箱内部的齿轮啮合组合，就能快速匹配新的传动参数，对于多品种小批量的加工场景来说，这种设计能大幅降低设备改造成本与停机调整时间。

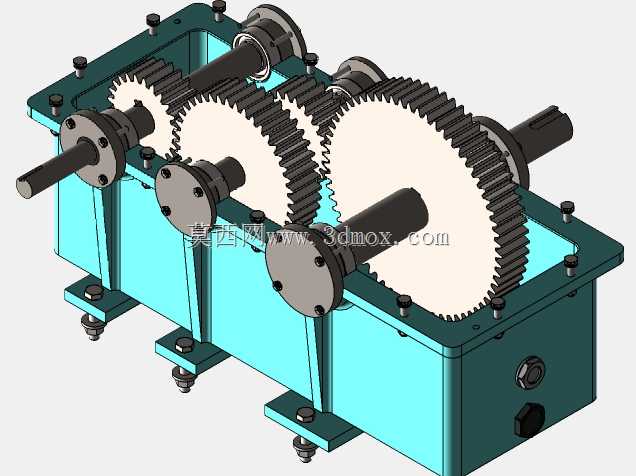

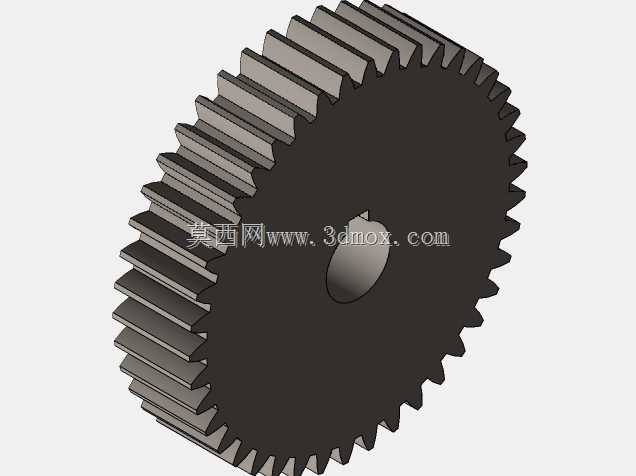

　　从功能实现逻辑来看，这套结构的核心作用是将驱动电机输出的高转速低扭矩动力，通过箱体内多级齿轮的啮合传动，转换为低转速大扭矩的输出动力，匹配末端执行机构的负载需求。箱体内采用平行轴多级圆柱齿轮传动布局，每一级齿轮的模数、齿数都经过扭矩校核，相邻轴的中心距严格按照齿轮啮合的侧隙要求设定，避免传动过程中出现卡滞、异响或者齿面过载磨损的问题。箱体采用剖分式结构设计，上下箱体通过螺栓沿轴系的中分面紧固连接，这种设计的优势在于装配时可以先将所有轴系、齿轮、轴承组件预先安装在下箱体的轴承座位置，调整好齿轮啮合间隙与轴系同轴度之后，再扣合上箱体完成整体装配，后续检修时也无需拆动轴系与外部连接的负载端，只需拆开上箱体就能直接检查内部齿轮、轴承的磨损情况，大幅降低日常维护的操作难度。

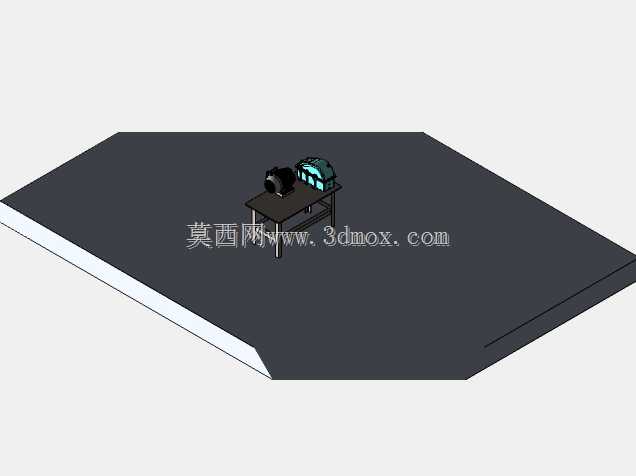

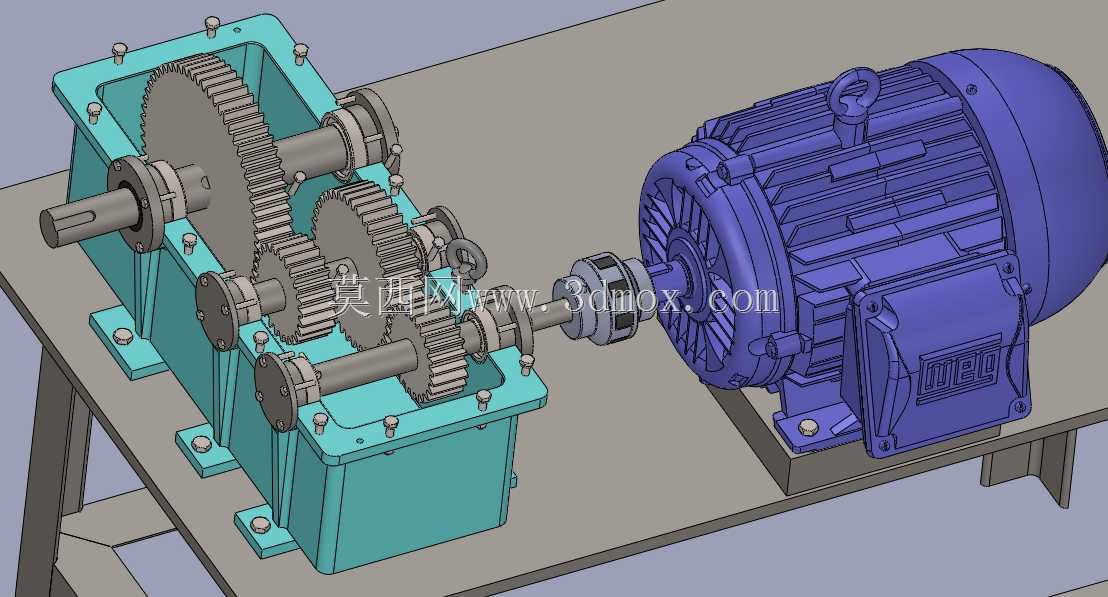

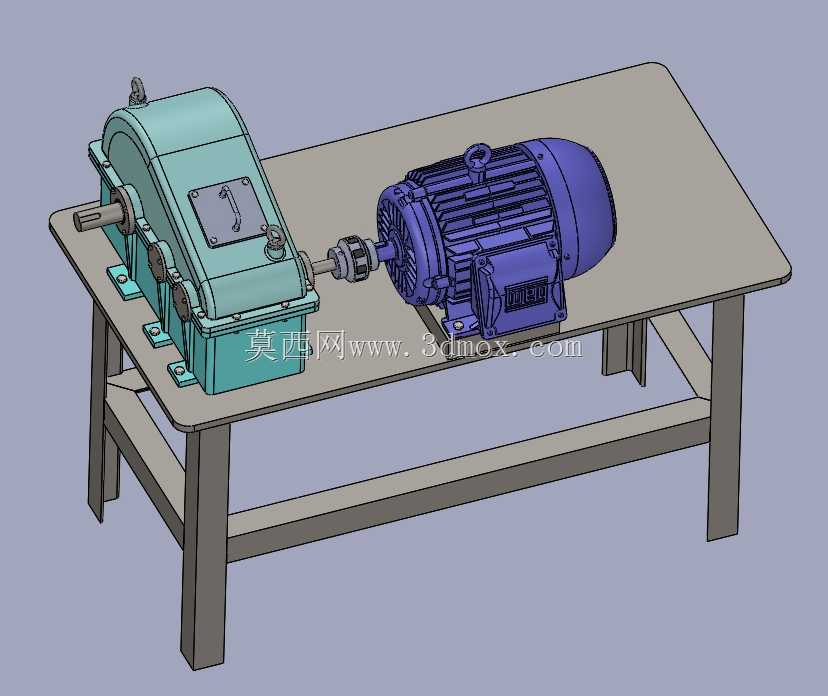

　　设计过程中首先要确认的是安装边界的匹配问题：齿轮箱的输入轴端通过联轴器与驱动电机的输出轴直连，两者共同固定在下方的安装台架上，因此齿轮箱输入轴与电机轴的同轴度公差需要控制在0.02mm以内，避免联轴器长期承受偏载导致的弹性元件过早疲劳损坏。台架上的安装螺栓孔位置需要同时匹配齿轮箱底部的安装脚与电机的底座安装尺寸，预留足够的扳手操作空间，方便现场安装时的螺栓紧固操作。齿轮箱的输出轴端需要预留足够的轴伸长度与键槽尺寸，用来安装链轮、带轮或者联轴器等动力输出连接件，轴端的挡圈槽、螺纹孔等固定结构也要同步设计到位，避免后期现场二次加工破坏轴的整体强度。

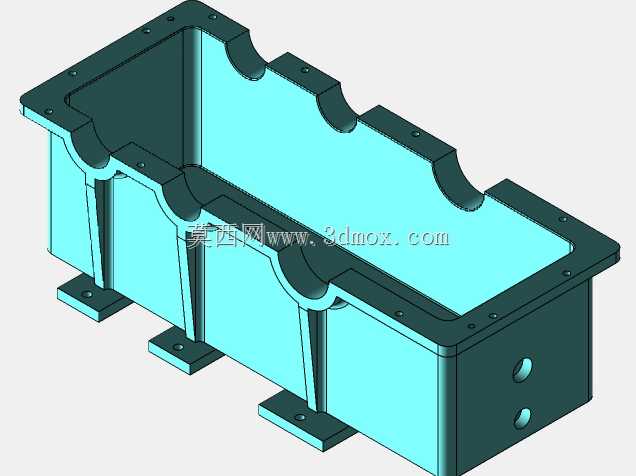

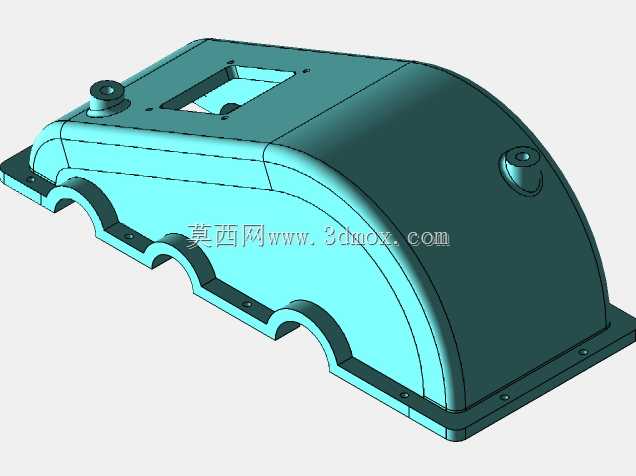

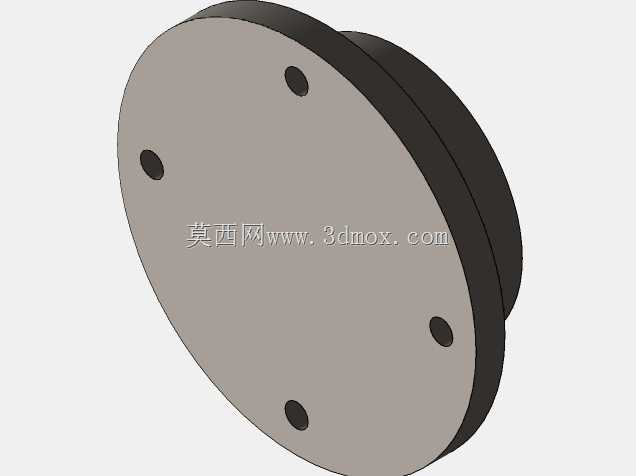

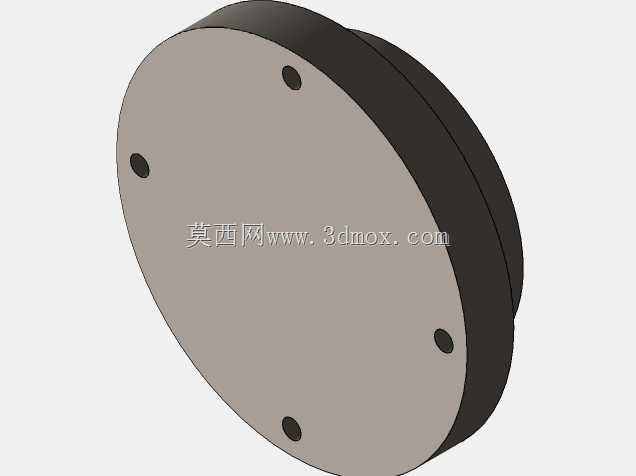

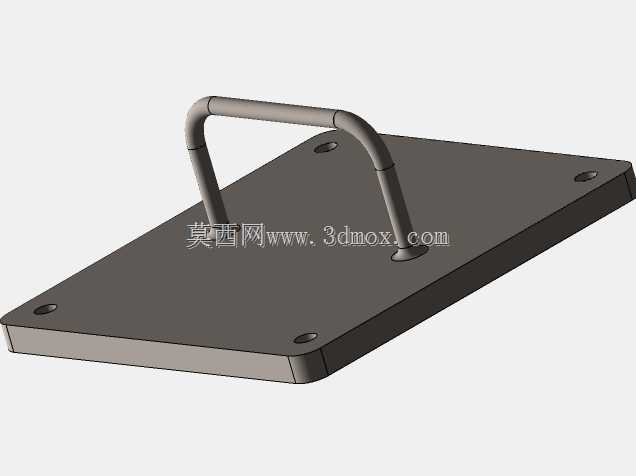

　　箱体的外形设计上，侧壁对应每个轴承安装的位置都设置了加强筋结构，用来承受齿轮啮合过程中传递到轴承座的径向载荷，避免箱体受力出现形变导致轴系偏斜。箱体顶部设置了透气塞安装位，用来平衡齿轮箱运转升温后内部的空气压力，避免润滑油从轴封位置渗漏；箱体下部设置了油位观察与放油螺塞的位置，方便日常检查润滑油液位，以及更换润滑油时的废油排出。箱体内腔的轮廓设计要避开齿轮旋转的运动轨迹，预留足够的存油空间，让齿轮运转时能带动润滑油飞溅到所有啮合齿面与轴承位置，实现充分的润滑降温，同时还要避免内腔出现存油死角，防止润滑油中的杂质沉积在角落无法随油液循环排出。

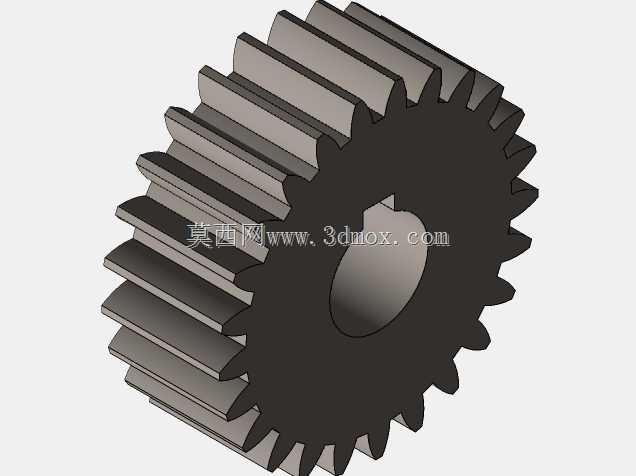

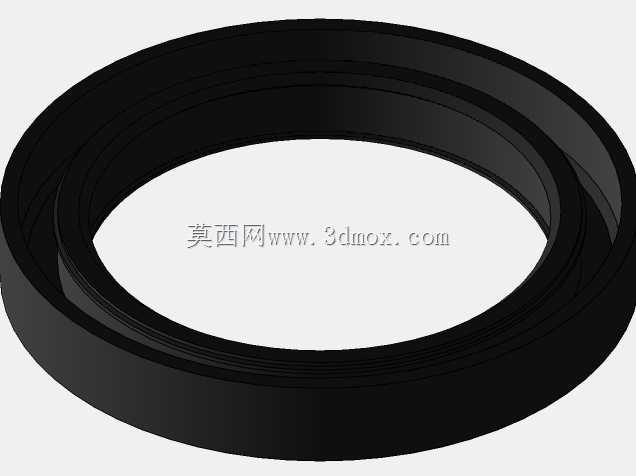

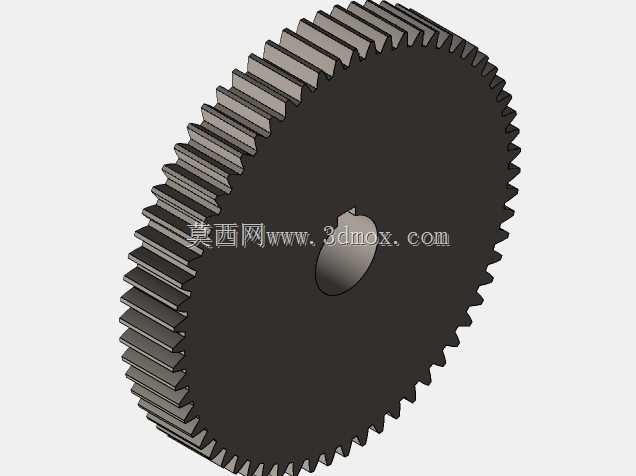

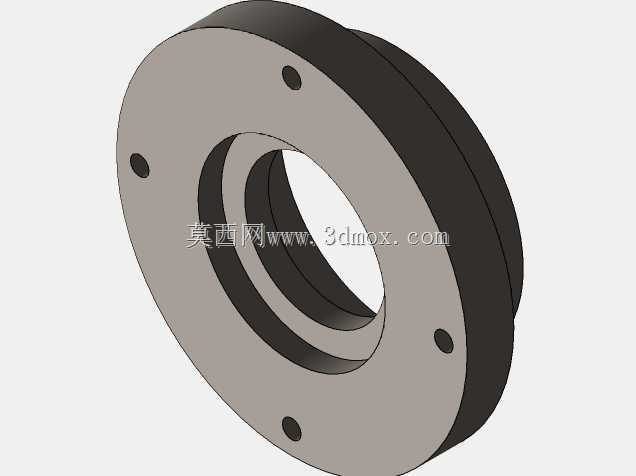

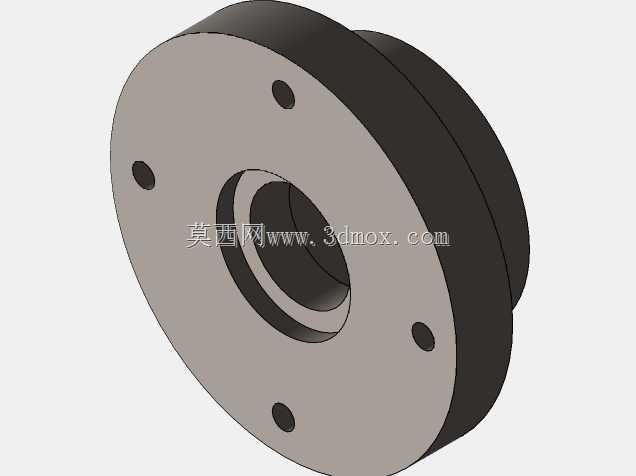

　　轴系的设计上，每根传动轴都采用阶梯轴结构，轴肩位置用来定位齿轮、轴承的轴向位置，齿轮与轴之间通过平键传递扭矩，轴承选用深沟球轴承承受径向载荷，轴承外侧安装轴封防止润滑油泄漏，同时阻挡外部的粉尘、碎屑进入箱体内部。齿轮的齿宽、齿面硬度都按照额定输出扭矩的1.5倍安全系数校核，确保在短时过载的工况下也不会出现断齿、齿面塑形变形等失效问题。驱动电机与齿轮箱之间的联轴器选用弹性梅花联轴器，既能补偿两轴之间微小的同轴度误差，还能缓冲启动、正反转时的冲击载荷，保护齿轮齿面与电机轴承不受瞬时冲击的影响。

　　现场安装时需要先将齿轮箱与电机分别固定在台架上，预紧安装螺栓之后，通过塞尺检查联轴器两端面的平行度与径向跳动，调整到公差范围内再完全紧固螺栓，之后再连接输出端的负载连接件，加注符合标号的齿轮润滑油到指定油位，手动盘车确认所有传动部件运转无卡滞之后，才能进行空载试运转。试运转过程中需要检查箱体的温升、异响情况，确认轴封位置无渗漏，再逐步加载到额定负载运行。这类结构的日常维护主要是定期检查润滑油油位与油质，按照运行周期更换润滑油，检查箱体连接螺栓的紧固情况，监听齿轮啮合的声音是否正常，就能保证整套传动结构长期稳定运行。
