顶杆式工业张力收卷卷筒结构

　　在带材连续加工产线里，不管是金属薄带分切、箔材轧制收卷，还是柔性膜材、线材的成卷工序，张力控制的稳定性直接决定成品卷的端面齐平度、层间贴合紧密度，甚至会因为张力波动造成带材拉断、层间打滑蹭伤的批量废品，这类顶杆结构的张力卷筒，就是针对中宽幅、中等张力工况的收卷工位开发的核心执行部件。和普通的固定直径气胀轴不同，这款卷筒采用刚性顶杆的径向胀紧结构，没有橡胶气囊这类易老化的易损件，在金属加工车间存在切削液、轧制油飞溅，或是高温烘烤后的带材收卷场景下，耐用性要远高于常规气胀式卷筒，日常维护只需要定期检查顶杆的滑动面磨损情况，更换耐磨衬套即可，不需要频繁拆解更换密封件或者气囊，能有效降低产线的停机维护时长。从结构布局来看，

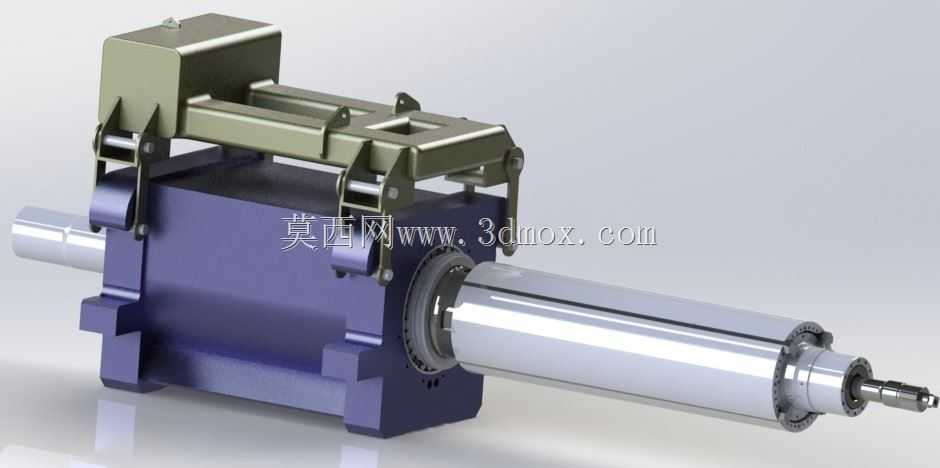

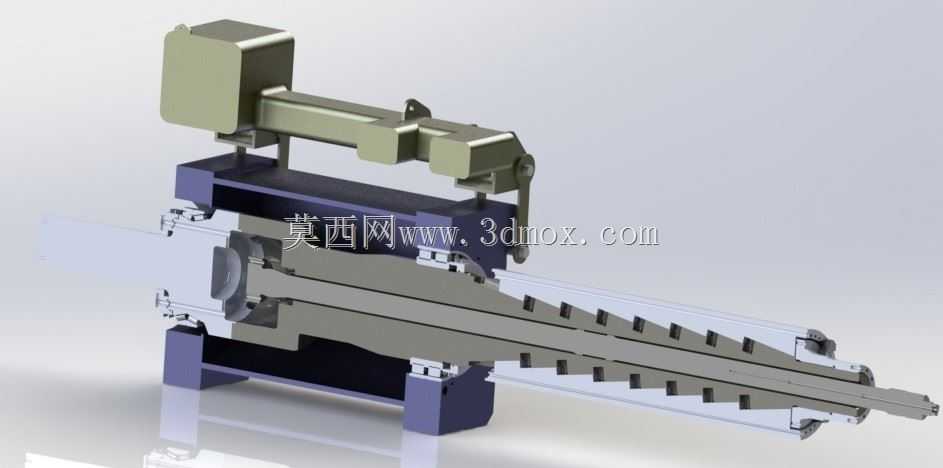

　　整个组件分为驱动连接侧、胀缩执行机构、卷筒主体三个部分，驱动端的方形安装基座是和设备机架的回转驱动单元对接的位置，基座上预留的安装孔位和止口匹配通用标准的减速机输出法兰，不需要额外做转接法兰就能直接安装在多数标准收卷机的机架上，安装时需要保证卷筒的回转轴线和带材的运行中心线垂直度误差控制在0.1mm/m以内，避免收卷过程中带材出现跑偏、卷边错位的问题。卷筒的胀紧动作依靠内部的轴向推杆带动周向均匀分布的顶杆做径向伸缩，当轴向推杆在驱动端的动力作用下向卷筒前端移动时，顶杆沿着内部的斜楔面向外滑出，将套在卷筒上的纸卷芯或者金属卷芯从内壁撑紧，撑紧力可以通过调整轴向推杆的进给行程来控制，针对不同壁厚、不同材质的卷芯都能适配，

　　不会出现撑裂纸芯或者撑紧力不足导致卷芯和卷筒之间打滑的问题；当收卷完成需要卸卷时，轴向推杆回退，顶杆在复位弹簧的作用下向内收回，卷筒外径缩小，就能轻松将成卷的带料从卷筒上卸下，不需要额外的拔卷工装辅助操作。设计这款结构的时候，特意将顶杆的滑动接触面做了硬化处理，表面硬度达到HRC58以上，能承受长期反复伸缩的摩擦磨损，同时在顶杆和卷筒基体的配合间隙里预留了存油槽，定期加注润滑脂就能保证滑动顺畅，不会出现卡滞导致胀缩动作失效的问题。卷筒的主体工作段采用整体合金钢加工后做动平衡校正，额定转速下的动平衡等级达到G6.3，满足高速收卷工况下的平稳运行要求，不会因为回转偏心造成设备振动，影响带材的张力稳定性。

　　卷筒前端的导向轴颈是和机尾的顶尖座配合的部位，安装时尾座顶尖顶入轴颈的中心孔后，能给卷筒远端提供支撑，避免长卷筒在大重量卷料的负载下出现挠曲变形，保证长尺寸卷筒的回转精度。在实际选型适配的时候，需要根据产线的最大收卷带材张力、卷料最大重量、最大收卷卷径来确认卷筒的额定负载，这款结构的卷筒适合张力范围在1000N到8000N的中张力工况，覆盖了多数金属带材、厚膜材料、工业线缆的收卷需求，相比液压胀缩的大吨位卷筒，它的结构更紧凑，驱动方式更简单，不需要配套独立的液压站，只需要气缸或者电动推杆就能驱动胀缩动作，配套成本更低，在中小型分切设备、复卷设备、冷轧辅助收卷工位上的适配性非常好。结构设计时还考虑了日常排屑的需求，在顶杆的缝隙处预留了排屑通道，带材表面掉落的金属碎屑、粉尘不会积存在滑动副里，避免碎屑卡入顶杆和基体的间隙造成动作卡滞，即使在多粉尘的金属加工车间环境下也能稳定运行。卷筒的胀紧行程设计为单边12mm，适配内径公差范围较大的卷芯，不需要严格控制卷芯的内径尺寸，降低了用户的卷芯采购精度要求，间接降低了生产耗材成本。
