散装物料存储用拖体料仓结构设计

　　在散料处理的工业场景里，这类拖体结构的料仓常出现在粮食加工、建材骨料转运、化工粉体输送、矿山碎料中转的生产线衔接位置，作为上游破碎、筛分设备和下游输送、计量设备之间的缓冲存储单元，解决前后工序产能不匹配、物料暂存周转的实际问题，避免上游设备频繁启停带来的负载冲击，也能给下游给料设备提供稳定的物料静压，保证出料的连续性。

　　从实际使用的功能逻辑来看，该拖体料仓的核心作用是承接上方来料，依靠物料自身重力实现均匀出料，结构上采用上宽下窄的渐缩式拖体构型，仓壁倾斜角度经过物料安息角测算，针对常见的颗粒状、粉状散装物料，倾斜角度设置在物料安息角以上5到8度，避免物料在仓壁粘附、架桥起拱，保证下料顺畅不会出现堵料断料的情况。仓体顶部设置有和上游设备出料口匹配的法兰连接边界，可直接对接振动筛、带式输送机头部溜槽的出料端，不需要额外增设转接溜管，减少物料转接过程中的扬尘和撒漏。

　　设计过程中首先要考虑的是仓体的容积匹配，根据上下游设备的产能差计算所需的缓冲存储量，比如上游筛分设备每小时处理量和下游输送设备每小时输送量的差值，结合单次故障排查的预留时间，确定仓体的有效容积，再反推仓体的整体高度和截面尺寸。仓体的拖体段采用等斜率渐缩设计，区别于传统的方变圆偏心料仓，该结构采用对称式拖体构型，出料口位于仓体正下方，物料下落过程中在仓内的流速分布更均匀，不会出现偏析现象，也就是大颗粒物料和细粉不会因为流速差集中在料流的某一侧，保证出料的物料粒度级配稳定，这一点对于需要精准配比的建材、化工生产线尤为重要。

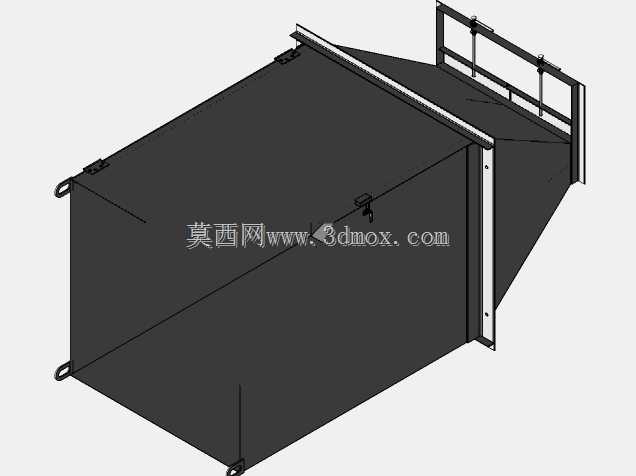

　　外形尺寸方面，仓体上部采用矩形截面设计，方便和上方方形出料口的设备对接，矩形段的边长根据来料的最大粒度确定，通常要保证截面最小边长大于物料最大粒度的3倍以上，避免大块物料卡在上部进料位置。下部拖体段从矩形截面向下方圆形出料口平滑过渡，过渡段的折弯处采用大圆弧过渡，避免直角位置积料，圆弧半径根据仓壁板材厚度确定，通常不小于板材厚度的5倍，减少折弯处的应力集中。安装边界上，仓体中部设置有一圈支撑法兰，法兰上预留有均匀分布的螺栓孔，可直接固定在车间的钢结构平台或者设备支架上，支撑位置经过重心测算，保证满仓状态下的支撑受力均匀，不会出现偏载导致的仓体变形。出料口位置设置有标准法兰接口，可对接叶轮给料机、振动给料机等不同类型的出料设备，法兰的螺栓孔间距和公称直径符合通用管路连接件标准，不需要现场二次打孔适配。

　　结构强度设计上，仓壁板材的厚度根据物料的堆积密度计算，针对堆积密度1.6t每立方米的常见骨料，仓壁采用4到6毫米的碳钢板焊接制作，外部根据仓体高度设置3到4圈加强筋，加强筋采用等边角钢，沿仓体周向均匀分布，避免满仓状态下仓壁受物料侧压力出现鼓胀变形。拖体段的仓壁因为受物料的摩擦力和静压更大，板材厚度比上部直筒段厚2毫米，同时在拖体和直筒段的焊接位置增设一圈加强环，抵消焊接应力和物料冲击带来的焊缝开裂风险。针对磨琢性较强的物料，还可以在拖体段的仓壁内部粘贴耐磨衬板，衬板采用沉头螺栓固定，螺栓头低于衬板表面，避免物料长期冲刷磨损螺栓导致衬板脱落，延长仓体的使用寿命。

　　实际安装使用时，需要注意仓体的垂直度偏差控制在千分之一以内，避免因为安装倾斜导致物料在仓内一侧堆积，出现偏载和下料不畅的问题。支撑法兰和平台支架之间要加装橡胶减震垫，减少上游设备振动传递到仓体导致的紧固件松动。如果用于存储易起拱的粉状物料，还可以在拖体段的仓壁预留振动器安装位，或者加装空气炮接口，出现堵料时可以通过外力破拱，不需要人工敲击仓体，减少仓体变形的风险。仓体顶部还预留有除尘接口，可对接车间的除尘系统，控制进料过程中的粉尘外溢，满足车间的职业健康环保要求。
