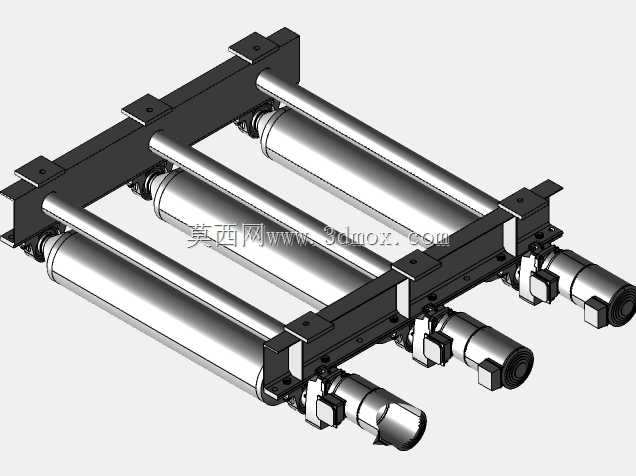

辊道输送机截面结构三维设计方案

　　在车间物料转运、生产线工序衔接、仓储出入库接驳等场景中，辊道输送机是应用频次极高的连续输送设备，其截面结构的合理性直接决定整线运行稳定性、负载承载能力与后期维护便捷性，本次设计的辊道输送机截面结构，完全围绕实际生产场景的安装与使用需求展开。从实际应用场景来看，该截面适配的辊道输送机可覆盖加工车间工序间工件流转、仓储物流托盘输送、装配线工位物料配送等多个场景，可输送平底类工件、标准托盘、工装板等多种载具，单段输送单元可根据现场布局灵活拼接，无需对主体结构做大规模改动。设备实际用途是通过辊子的转动承载并带动物料沿预定方向移动，替代传统人工搬运或叉车转运，降低车间内物流转运的人力成本，同时避免转运过程中工件磕碰损伤，保障生产节拍的连续性。

　　产品功能特性上，该截面结构充分考虑了负载传递路径，辊子两端的轴承座安装位直接与机架侧梁连接，负载可通过辊子、轴承座直接传递到侧梁，再由侧梁传递到设备支腿，避免了中间连接件带来的应力集中问题；侧梁采用标准化的型钢折弯结构，既保证了整体刚性，又能控制整体自重，支腿位置预留了高度调节余量，可适配现场地面不平整的安装工况，调节范围覆盖常规车间地面的高度差需求。设计思路上，没有采用复杂的异形结构，所有构件均采用常规机械加工可实现的结构形式，辊子的安装间距根据常规输送工件的最小底面尺寸设定，避免小尺寸工件在输送过程中卡滞，侧梁上的辊子安装孔采用统一的定位基准，保证所有辊子安装后上表面处于同一水平面，避免输送过程中工件出现跑偏、卡顿问题；

　　截面内预留了驱动组件的安装空间，无论是采用单辊驱动、多辊联动驱动还是线体整体驱动，都能在该截面框架内找到对应的安装位置，无需额外增设外挂支架。外形尺寸与安装边界方面，该截面的整体宽度根据常用托盘与工装板的尺寸设定，侧梁外侧预留了安全防护件的安装位置，不会超出车间常规输送线的通道宽度要求，支腿的安装孔位采用长圆孔设计，现场安装时可根据实际布线、地面预埋情况做小范围位置调整，设备底部与地面的预留间隙满足日常清扫、管线布设的需求，辊子上表面到侧梁顶部的高度差经过反复校核，既不会因高度差过大导致工件剐蹭侧梁，也不会因高度差过小导致工件从侧面滑落。从结构细节来看，截面内的轴承座安装位设置了定位止口，安装时无需反复调整对中，

　　可直接卡入定位后紧固，降低现场安装的调试难度；侧梁内部预留了传感器安装槽，可根据实际需求加装到位检测、计数、堵料检测等传感器，无需在侧梁上额外开孔破坏结构强度；支腿与侧梁的连接采用螺栓连接而非焊接，运输过程中可拆分打包，降低运输成本，现场组装时仅需常规工具即可完成装配，无需专业焊接设备。针对不同的负载需求，该截面结构可通过调整侧梁的板材厚度、辊子的轴径来适配从轻载工装板输送到重载托盘输送的不同工况，所有接口尺寸保持统一，不同负载等级的段体可直接拼接使用，不会出现对接错位的问题。在维护便利性上，截面结构设计时考虑了易损件的快速更换需求，辊子的固定方式采用端部卡簧固定，更换辊子时仅需拆下卡簧即可抽出辊子，无需拆解整线侧梁结构，轴承采用标准件，市场采购便捷，无需定制特殊规格配件，降低后期运维的配件成本与停机时间。
