3吨手动操作卷扬绞盘结构设计

　　这款3吨额定载荷的手动卷扬绞盘，主要面向无外接动力源的野外作业、临时起重牵引场景设计，常见于小型设备安装移位、户外管线铺设拖拽、轻型重物短距离垂直起吊、车辆陷困自救等工况，尤其适合供电条件受限、作业空间狭窄无法布置电动起重设备的场景，依靠人力输入即可完成额定载荷内的牵引与起升动作，无需额外配置动力管线，部署灵活度远高于同载荷级别的电动卷扬设备。

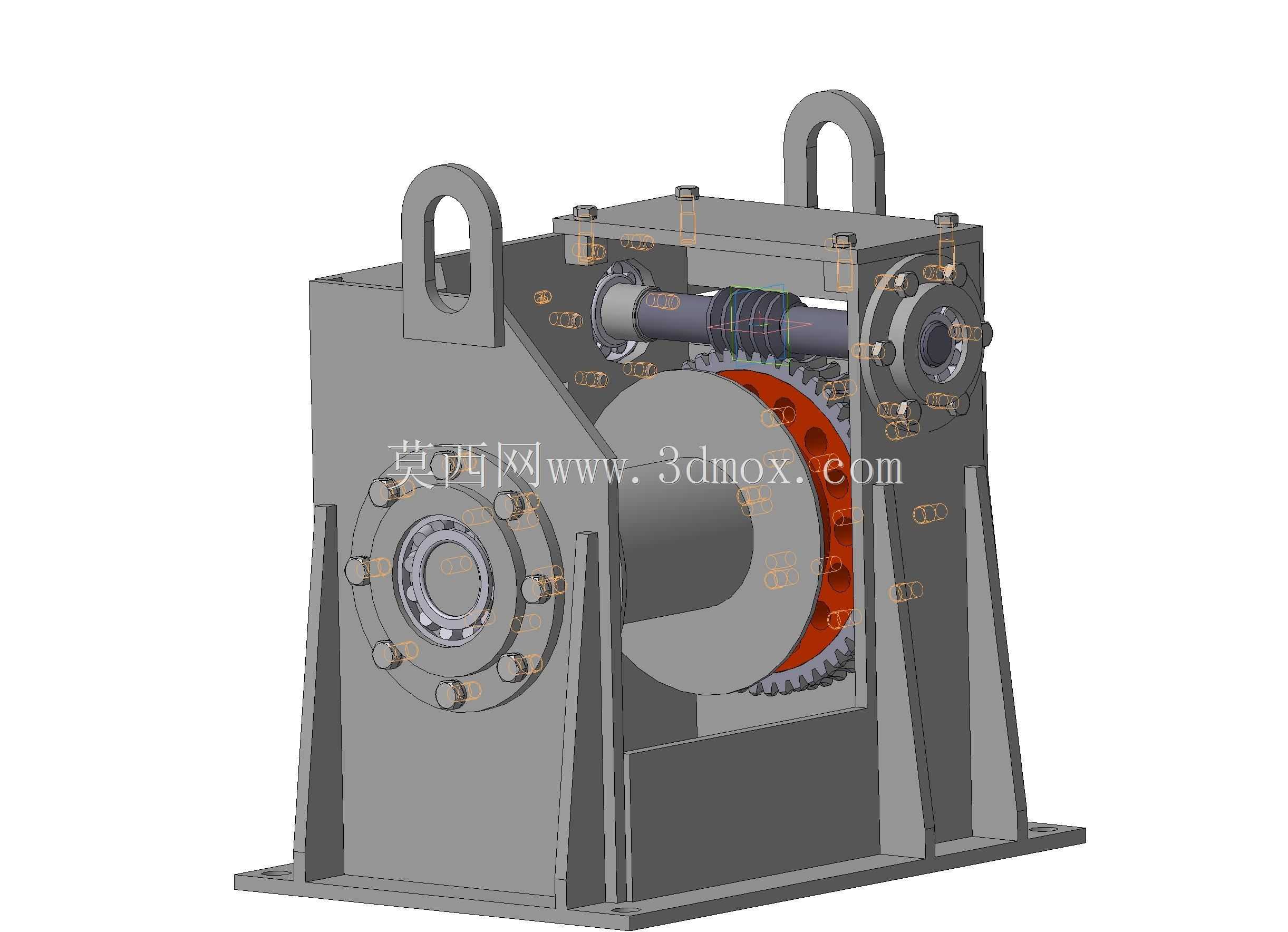

　　从结构设计逻辑来看，整机采用一体式焊接箱型机架作为承载基体，底部预留带安装孔的法兰式安装脚，可直接通过螺栓固定在钢结构基座、设备机架或者临时搭建的承重平台上，安装边界的孔位间距按照常规起重安装的通用模数设计，适配多数现场的预埋安装点位，无需额外加工过渡连接座。机架上方对称布置两个吊耳结构，既可以作为整机吊装移位的挂点，也能在安装时辅助对位，降低现场安装的对位难度。

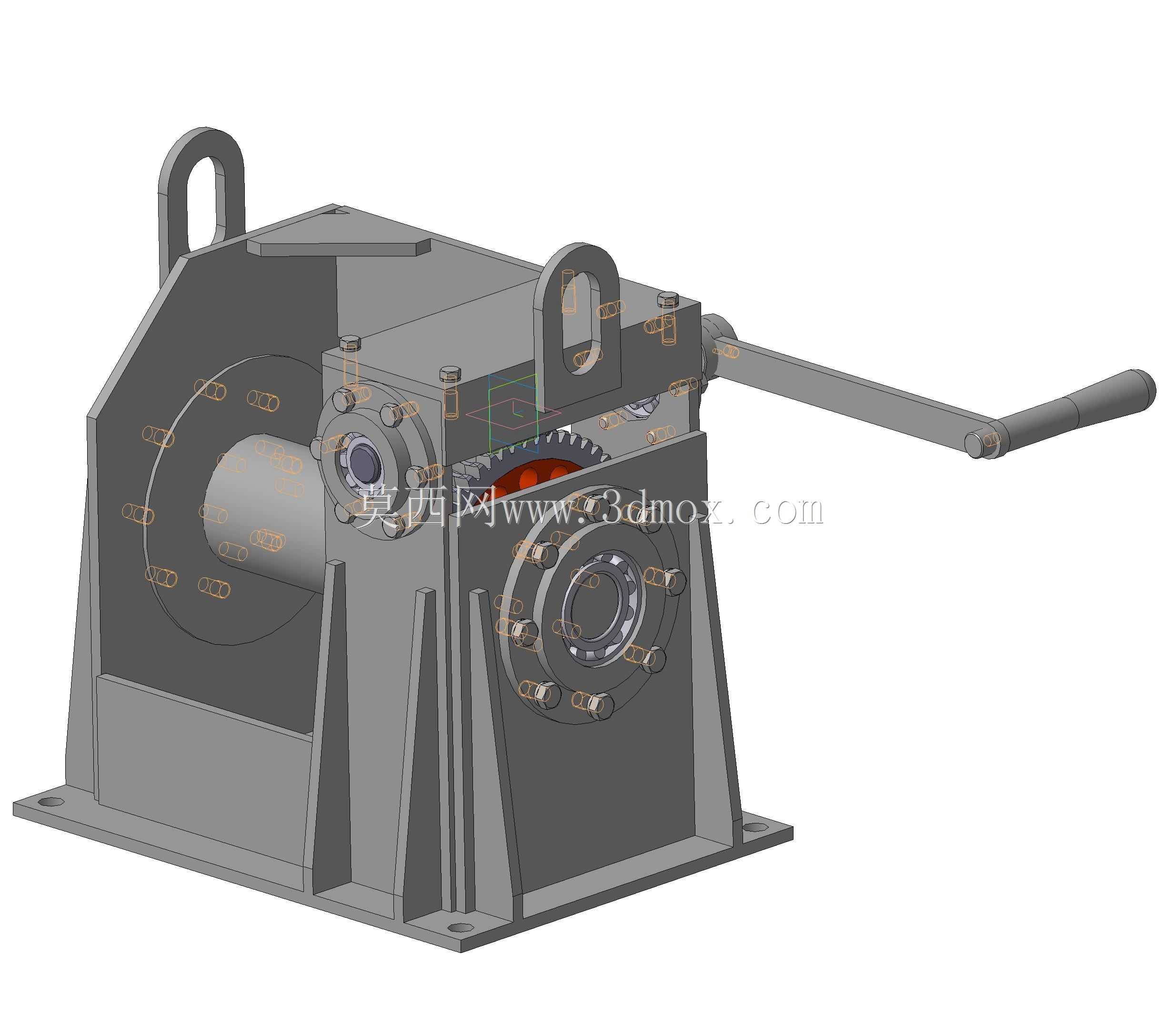

　　传动系统采用一级齿轮减速配合棘轮止逆结构，手动操作杆直接连接齿轮输入轴，通过大传动比的齿轮副降速增扭，将人力输入的小扭矩放大到足以驱动3吨载荷的输出扭矩，卷筒直接与齿轮输出轴同轴连接，减少中间传动环节的功率损耗。棘轮止逆结构集成在传动侧的端盖内部，当停止摇动操作杆时，棘爪会自动卡入棘轮齿槽，锁止传动链，避免载荷下坠引发安全事故，无需额外配置刹车操作部件，操作逻辑简单，普通作业人员经过简单交底即可上手操作。

　　卷筒部分采用带绳槽的圆柱结构，绳槽的导程适配常规直径的起重钢丝绳，可引导钢丝绳整齐排布在卷筒表面，避免乱绳、咬绳问题，延长钢丝绳使用寿命，卷筒两侧的挡边高度按照额定容绳量设计，可容纳满足常规作业长度的钢丝绳，不会出现钢丝绳脱出卷筒的故障。操作杆采用可拆卸式设计，非作业状态下可以拆下收纳，减少整机的存放占用空间，作业时插入输入轴的方榫结构即可传递扭矩，操作端的握把采用防滑结构，提升人力操作时的握持稳定性。

　　整机的外露传动部件全部集成在箱型机架内部，外侧仅预留操作杆接口和卷筒出绳口，既可以避免户外作业时泥沙、灰尘进入传动啮合面造成磨损，也能防止作业人员衣物、肢体误卷入传动部件，提升作业安全性。端盖部分采用螺栓连接的分体式结构，日常维护时只需拆开侧端盖即可对齿轮啮合面、轴承部位加注润滑脂，检查棘爪棘轮的磨损情况，无需完全拆解整机，降低后期维护的工作量。

　　从安装适配性来看，整机的重心落在底部安装面的几何中心范围内，固定后不会出现偏载力矩，对安装基座的承重要求按照1.5倍额定载荷的安全系数设计，常规的钢结构平台、混凝土基础都可以满足安装承重要求，出绳方向可根据作业需求调整钢丝绳的引出位置，支持水平牵引、垂直起吊、倾斜拖拽等多种作业角度，适配不同现场的作业需求。传动部位的轴承全部采用标准深沟球轴承，采购替换方便，无需定制特殊规格配件，降低后期运维的配件成本。

　　在实际作业过程中，这款手动卷扬绞盘的操作力经过传动比优化，单人即可完成额定载荷下的操作，无需多人配合，对于临时、零散的起重牵引作业来说，部署效率远高于需要接电、调试的电动起重设备，且不存在电气故障风险，在潮湿、有防爆要求的特殊作业场景下也能安全使用，不会产生电火花引发安全隐患。整机的结构件全部采用碳素结构钢焊接加工，焊后进行去应力处理，避免长期承载后出现机架变形，齿轮采用调质处理的中碳钢加工，齿面硬度满足长期重载啮合的耐磨要求，关键受力部位的安全系数都按照起重设备的相关规范取值，确保作业过程中的结构可靠性。
