十吨级带磁吸吊具起重横梁结构

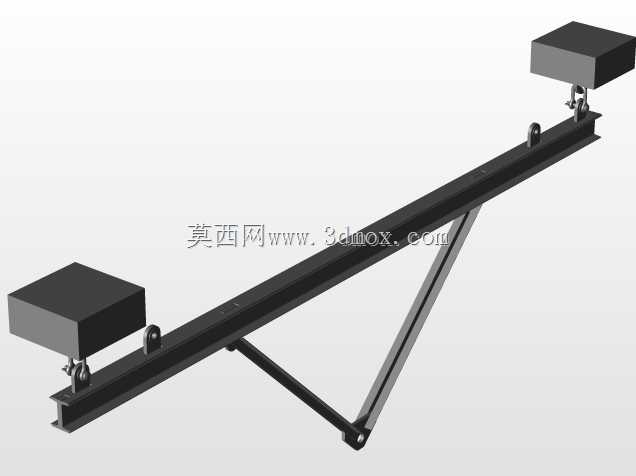

　　在重型工件的车间转运、钢材装卸、板材码垛这类作业场景里，常规的吊带、夹钳吊装往往需要人工挂钩、找正重心，遇到平整的导磁金属工件，比如厚钢板、型钢坯、成型钢构件，用带磁吸单元的吊梁能省去大量人工辅助挂吊的工序，效率提升非常明显。这套十吨级的带磁铁起重横梁，核心是作为起重设备和磁吸吊具之间的承载连接构件，两端的磁吸单元负责吸附待吊工件，横梁本体承担两端吊点的载荷，中间的斜撑结构用来抵消吊装过程中产生的侧向弯矩，避免横梁受扭变形。

　　从实际使用的工况来看，这类吊梁主要适配车间内的桥式起重机、门式起重机的吊钩，作业覆盖范围从钢材库的原料卸车，到机加工车间的工件转序，再到成品件的装车发运都能适用，尤其适合批量平整导磁工件的连续吊装作业，不需要在工件上焊接吊耳、也不需要穿套吊带，能减少对工件表面的损伤，同时降低吊装作业的辅助人工成本。设计这套结构的时候，首先要核算的是额定起重量下的横梁抗弯强度，十吨的额定载荷分摊到两端的磁吸单元，每个磁吸端要承担五吨的静载荷，还要考虑吊装启动、制动时的动载系数，一般动载系数取1.2到1.3之间，所以横梁本体的截面选型要留足够的安全余量，这里采用的是型钢主梁结构，相比焊接箱型梁，加工成本更低，后期的维护检查也更方便，能直接观察到主梁的变形、焊缝开裂等隐患。

　　两端的磁吸单元通过铰接吊耳和横梁连接，这种铰接结构的作用是，当待吊工件表面存在小角度倾斜的时候，磁吸面能自动贴合工件表面，保证磁吸接触面积足够，避免因为接触间隙过大导致磁吸力不足引发滑脱风险。横梁中部的斜撑杆采用两端铰接的安装方式，一端连接在横梁靠近中部的下翼缘位置，另一端连接在横梁端部的上翼缘位置，形成三角形稳定结构，当两端磁吸吊点受力不均的时候，斜撑能把单侧的载荷传递到横梁整体，减少横梁的局部弯曲应力，同时也能提升横梁整体的抗扭刚度，避免吊装过程中横梁出现侧向扭转。

　　安装边界方面，这套吊梁的上部吊点设置在横梁重心位置的正上方，和起重机吊钩连接的时候，要保证吊点的中心和吊钩的垂线重合，避免起吊后横梁出现倾斜。两端磁吸单元的间距是根据常规待吊工件的宽度设计的，适配常见的六米定尺钢板、型钢构件的吊装需求，磁吸单元的底部工作面要保证在同一水平面上，安装的时候需要用水平仪校平，避免出现单侧磁吸面悬空的情况。外形尺寸上，横梁的总长度要比待吊工件的最大宽度宽出两百到三百毫米，给磁吸单元的安装、铰接活动留出足够的空间，避免磁吸单元和工件边缘发生碰撞干涉，横梁的截面高度要满足跨度下的挠度要求，额定载荷下的最大挠度不能超过横梁跨度的1/1000，避免因为挠度过大导致磁吸单元倾斜、磁吸力衰减。

　　从结构细节来看，横梁上的所有铰接点都采用带润滑嘴的销轴结构，定期加注润滑脂就能减少铰接部位的磨损，延长使用寿命，销轴的端部设置开口销防脱，避免作业过程中销轴窜出引发安全事故。主梁的表面做了抛丸除锈后喷涂防锈漆的处理，能适应车间内的潮湿、多粉尘作业环境，减少锈蚀对结构强度的影响。在实际选型使用的时候，要注意这套吊梁仅适用于导磁金属工件的吊装，不能用于不锈钢、铝合金这类非导磁材料的吊运，同时作业前要检查磁吸单元的工作面是否有焊渣、铁屑等杂物，保证磁吸面和工件紧密贴合，起吊前要做试吊，将工件吊离地面十到二十厘米的时候暂停，检查横梁的水平度、磁吸的可靠性，确认无异常后再继续起吊作业。另外，这套结构的设计也考虑了后期的拓展性，如果需要适配更大宽度的工件，可以在横梁两端加装延长段，不需要更换整个主梁，降低了设备的改造成本，斜撑杆也可以对应更换成适配延长后跨度的长度，保证结构的稳定性。
