棒材输送线压料夹送辊装置结构

　　在长材类生产加工的辊道输送场景中，棒材在辊道上运行时容易因自身圆度偏差、辊面磨损差速、输送启停惯性出现跑偏、跳动甚至窜出辊道的问题，这款夹送辊装置就是针对这类工况设计的配套压料机构，直接安装在辊道输送机的对应工位上方，通过向下的压紧力将棒材约束在输送辊的接触面上，保证棒材沿辊道设定方向稳定输送，避免输送过程中出现位置偏移影响后续定尺、裁切、探伤等工序的定位精度。

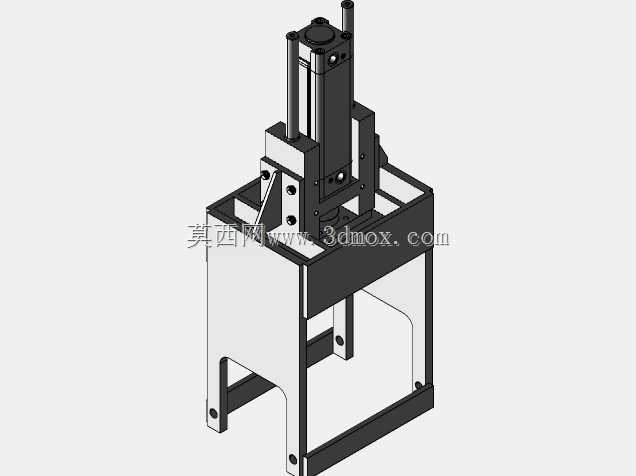

　　从结构设计逻辑来看，整套装置采用立式框架式安装结构，主体支撑采用方管焊接成型的门型机架，机架底部预留的安装孔位可直接通过螺栓固定在辊道输送机的两侧架体上，安装时不需要对原有辊道结构做大规模改动，适配性较强。驱动压紧动作的执行元件采用标准气缸，垂直安装在机架顶部的安装板上，气缸活塞杆端直接连接压辊组件的安装座，压辊安装座两侧通过线性导轨与机架的竖向立柱配合，保证压紧动作全程保持垂直方向运动，不会出现偏摆卡滞的问题。压辊本身采用带轴承的从动辊结构，辊面做了淬硬处理，耐磨性能较好，当压辊压在棒材上表面时，棒材在下方输送辊的带动下向前移动，压辊会随棒材的运动同步转动，不会对棒材表面造成刮擦损伤，同时持续提供稳定的下压力，约束棒材的竖向跳动与横向偏移。

　　考虑到不同直径规格棒材的输送需求，这套夹送辊的气缸行程预留了足够的调节空间，同时压辊安装座上设置了行程限位块，可根据现场输送棒材的直径范围调整压紧的下限位位置，避免压下量过大导致棒材被压变形，或是压下量不足无法起到约束效果。机架的整体宽度设计参考了常规辊道的内空尺寸，安装后压辊的中心位置与下方输送辊的中心保持在同一竖直平面内，保证压紧力的作用线刚好通过棒材与输送辊的接触点，压紧效率最高，也不会对棒材产生额外的侧向分力。气路接口设置在气缸顶部，现场接入压缩空气气源后，可通过配套的电磁阀控制气缸的伸出与缩回，当需要穿引棒材或是处理卡料故障时，可控制气缸缩回带动压辊抬升，留出足够的操作空间，不需要人工拆卸装置，日常维护操作十分便捷。

　　从安装边界尺寸来看，整套装置的竖向高度根据气缸行程做了匹配，抬升到最高位置时压辊下表面距离辊道输送面的高度大于常规大直径棒材的外径，保证大规格棒材能够顺利从下方穿过；压下到最低工作位置时，可适配小直径棒材的压紧需求，覆盖的棒材直径范围较广。机架两侧的安装支脚做了下沉式设计，安装后装置整体重心偏低，在气缸快速动作时不会出现明显的晃动，结构稳定性较好。压辊组件的轴承采用密封型深沟球轴承，可适应生产现场多粉尘、少量切削液飞溅的工况，不需要频繁加注润滑脂，维护周期较长。在实际生产线布局中，这类夹送辊通常会间隔一定距离布置多组，在棒材输送的长距离路径上形成多点约束，尤其是在棒材进出加工工位的位置、辊道对接的位置布置夹送辊，可大幅提升棒材输送的稳定性，减少因棒材跳动偏移导致的设备故障与产品质量问题。整套结构没有复杂的传动部件，加工制造难度低，大部分零部件都可采用常规机加工与标准型材焊接制作，制造成本可控，同时动作逻辑简单，接入生产线的气路控制系统即可正常运行，对现场运维人员的技术要求不高，适合在各类棒材轧制、棒材加工、管材输送的辊道生产线上配套使用。
