30吨级移动起重机承载横梁结构设计

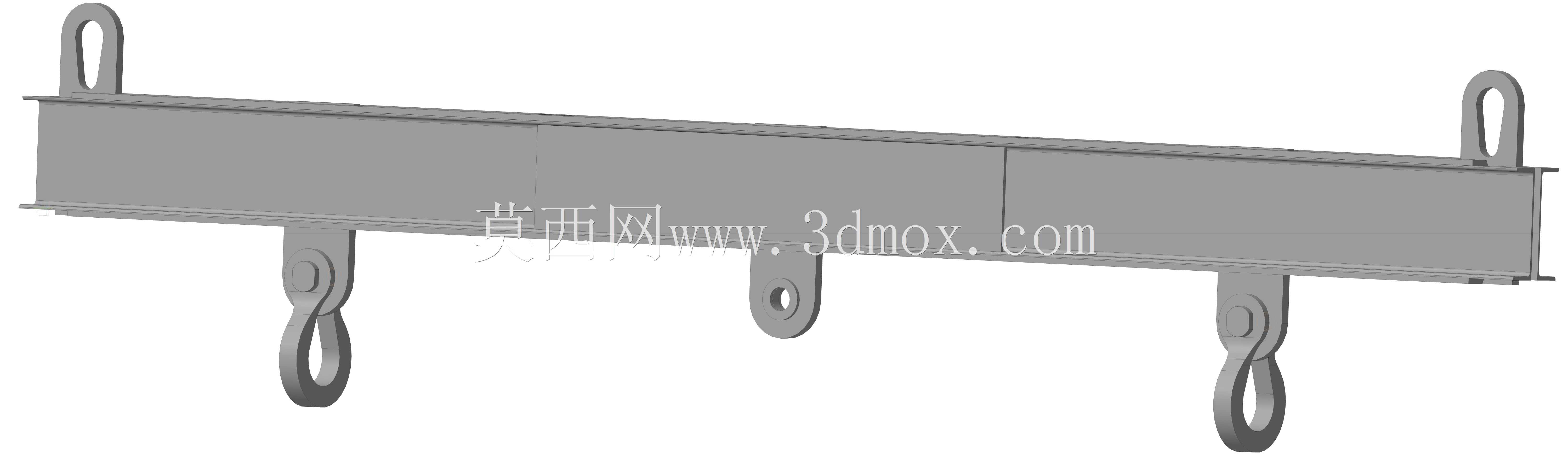

　　在重型设备转运、厂区重型工件移位、户外大件吊装作业场景中，移动起重机的承载横梁是直接决定吊装安全阈值与负载分配合理性的核心受力部件，本次设计的30吨额定负载横梁，主要适配中小吨位移动起重机的散件吊装、多吊点同步起升作业需求，解决单吊点起吊长尺寸重型工件时易出现的工件变形、吊索受力不均、侧翻风险等实际工程问题。从实际作业工况出发，该横梁的核心功能是将起重机起升机构的单点拉力，通过梁体结构均匀分配至下部三个吊点位置，适配不同吊点间距的重型工件吊装需求，上部两个对称布置的吊耳直接与起重机主吊钩的吊索连接，下部三个吊点可根据工件的重心位置调整吊索挂载位置，保证起吊过程中梁体始终处于水平受力状态，避免出现偏载导致的梁体局部应力集中。

　　设计阶段首先围绕30吨额定负载的受力要求做力学仿真校核，梁体主体采用箱型截面结构，相比同等重量的工字梁截面，箱型结构的抗扭刚度更高，能够承受吊装过程中因工件晃动、风载带来的附加扭转力矩，避免梁体出现侧向失稳。上部吊耳采用长圆孔设计，一方面可以适配不同规格的卸扣连接，另一方面允许吊索在小角度范围内自适应调整，减少吊耳与卸扣之间的硬摩擦，降低连接部位的应力集中系数，吊耳与梁体的连接位置采用全熔透焊接工艺，焊接位置做圆弧过渡处理，避免焊接应力集中导致的疲劳开裂。下部三个吊点采用差异化结构设计，中间位置的吊点为单孔板式吊耳，两侧吊点为环眼式吊耳结构，这种设计是考虑到实际吊装作业中，当工件重心与梁体重心完全重合时，

　　可仅使用中间吊点完成单点吊装，当工件长度较大、重心分布不均时，可搭配两侧吊点做两点或三点吊装，覆盖更多的吊装作业场景。从安装边界来看，该横梁的上部吊耳间距经过精准计算，适配市面上主流30吨级移动起重机的吊钩开档尺寸，不会出现吊索与吊钩侧板干涉的问题，下部吊点的间距设置兼顾了常见6米以内长度重型工件的吊点位置要求，无需额外搭配加长吊梁即可完成多数常规工件的吊装作业。梁体的外形尺寸设计充分考虑了转运与存储需求，整体长度控制在合理区间，既满足吊点间距的受力要求，又不会因过长导致厂区转运时转弯困难、存储时占用过多空间。细节设计上，梁体的所有棱角位置都做了圆角倒钝处理，避免吊装作业中尖锐棱角切割吊索，降低吊索断裂的安全风险；

　　所有吊耳的孔位位置都经过受力优化，孔中心与梁体截面的形心处于同一竖直平面，保证起吊时拉力沿梁体轴向传递，减少附加弯矩的产生。在实际使用过程中，该横梁可直接挂载在起重机主吊钩上，无需对起重机原有结构做任何改造，挂装操作简单，作业人员可根据吊装工件的重量、尺寸、重心位置快速选择合适的吊点组合，大幅提升吊装作业的准备效率，同时相比大吨位通用吊梁，该横梁自重更轻，能够减少起重机的无效负载，提升有效吊装能力。针对吊装作业中常见的动载冲击问题，梁体设计时预留了足够的安全系数，能够承受起吊瞬间1.25倍额定负载的动载冲击，满足起重设备安全规范的相关要求，梁体表面预留了配重安装位置，当吊装特殊重心的工件时，可在梁体端部加装适配配重，调整梁体整体平衡，无需额外调整吊点位置即可完成水平起吊。
