单轴式木材塑料破碎处理设备结构

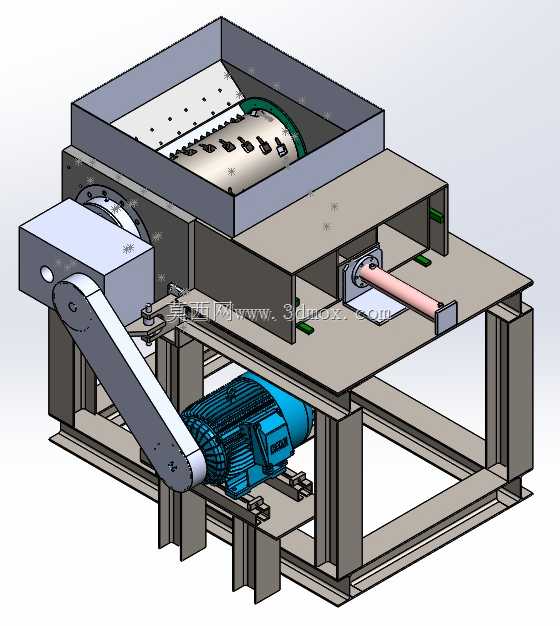

　　在固废资源化处理、木材加工边角料回收、废塑料再生预处理的生产场景里，这类单轴结构的粉碎设备是前端物料减容工序的核心作业单元，不同于双轴剪切式设备侧重大块硬质物料的粗碎，单轴结构的设备更适配尺寸规整、进料粒度可控的木材边角料、注塑浇口料、废旧塑料型材等物料的中细碎作业，出料粒度均匀性更优，能直接对接后续的磨粉、造粒或者生物质成型工序，减少后端工序的进料预处理工作量。从结构布局来看，整套设备采用方管焊接机架作为承载基体，机架底部预留了电机安装的调节位，通过带传动结构将动力传递至粉碎腔内部的转子轴，带传动的布局一方面可以缓冲电机启动时的冲击载荷，避免硬连接带来的转子轴轴承过载，另一方面也能通过带轮直径的配比调整转子的工作转速，

　　适配不同硬度物料的粉碎需求——针对韧性较强的塑料类物料可适当提高转速增加击打频次，针对脆性木材边角料则可降低转速减少粉尘产生。粉碎腔采用上宽下窄的焊接箱体结构，上部进料口设置了倾斜导料板，能引导物料自然滑向转子作业区域，避免物料在进料口处堆积架桥；转子轴上采用可拆换的刀座结构，刀片通过螺栓紧固在刀座上，磨损后可单独拆卸更换，无需整体更换转子，大幅降低设备运维的配件成本，腔体内壁对应转子的作业区域设置了定刀座，定刀与动刀之间的间隙可通过调节螺栓进行微调，以此控制出料的粒度范围，间隙越小出料粒度越细，适配不同后端工序的进料要求。设备侧方设置的推杆式压料结构是单轴粉碎机的典型设计，当物料进入粉碎腔后，

　　压料推杆在驱动部件的带动下将物料推向转子作业区域，避免物料在腔体内随转子转动空转，保证切削破碎的效率，压料板的工作面做了防滑处理，增大与物料之间的摩擦力，针对表面光滑的塑料型材也能稳定推送，不会出现打滑空推的情况。从安装边界来看，整套设备的机架采用水平落地式安装，底部的安装脚位预留了地脚螺栓的固定孔，安装时需要保证机架的水平度误差控制在千分之二以内，避免转子轴长期偏载运行导致轴承过早磨损；设备的进料口高度适配常规的人工上料或者皮带机自动上料场景，无需额外搭建过高的操作平台，电机布置在机架下部的内侧空间，既减少了设备整体的占地面积，也能通过机架的型钢结构对传动部件形成防护，避免生产过程中杂物卷入传动带引发安全隐患。在设计细节上，

　　转子轴的两端采用带座外球面轴承进行支撑，轴承座与机架之间设置了减震垫，减少设备运行过程中振动向机架传递，降低作业时的整体噪音；粉碎腔的检修侧板采用快拆式螺栓紧固，日常更换刀片、清理腔体内残留物料时无需拆卸大量结构件，缩短设备停机维护的时间；出料区域位于粉碎腔的正下方，可直接对接出料皮带机或者集料箱，粉碎后的物料依靠重力自然下落，无需额外设置出料输送结构，简化了整套设备的结构组成。这类设备在中小型木材加工厂、塑料再生厂、生物质燃料加工厂的应用十分普遍，相比大型破碎设备，其结构紧凑、功耗适中，处理能力刚好匹配中小产能生产线的需求，同时维护难度低，对操作人员的技术要求不高，无需复杂的培训即可完成日常的操作与基础维护工作。建模过程中对焊接机架的焊缝位置、刀座的安装定位、传动部件的避让空间都做了精准的还原，所有配合面的尺寸公差都按照实际机加工要求进行设定，可直接用于设备的结构参考、改型设计或者生产出图的基础框架，针对不同的物料特性，还可以在该结构基础上调整刀片角度、转子转速、压料推力等参数，快速衍生出适配不同物料的专用粉碎设备。
