带进出料输送结构单轴粉碎设备结构设计

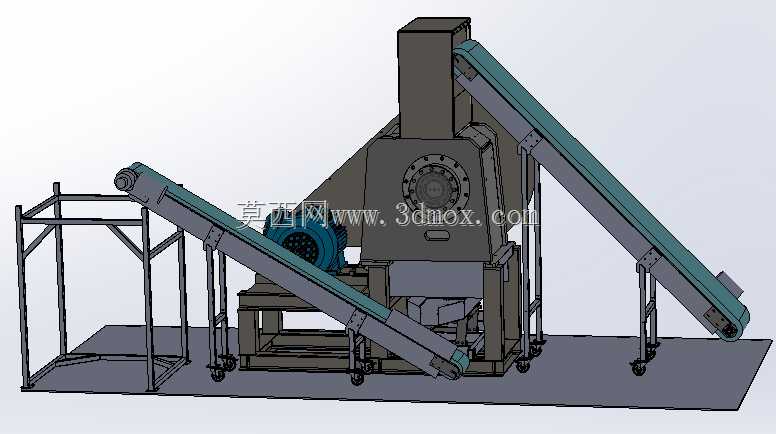

　　这套单轴粉碎设备的三维结构，是面向工业固废、生产边角料回收处理场景做的整机集成设计，区别于单机式粉碎设备，这套结构直接整合了进料输送、主机破碎、出料输送三个核心功能段，整套设备可直接落地对接产线的废料排出端，不需要额外单独选配输送辅机做衔接，能减少现场安装的对接工作量，也能避免不同厂家设备衔接时出现的尺寸不匹配、料流不畅的问题。

　　从实际应用场景来看，这类设备主要对接注塑车间的浇口料、不良品回收，包装车间的废纸箱、缠绕膜破碎，以及木材加工边角料、小型废塑料件的减容处理场景，进料端的倾斜皮带输送机采用低倾角设计，接料端高度适配常规车间废料收集车的卸料高度，操作人员不需要登高就能将待破碎物料投放到输送皮带上，皮带两侧设置了挡边结构，避免不规则物料在输送过程中从侧边滑落，输送机机架底部配置了可调脚轮与支撑脚，移动调整位置时可以降下脚轮推移，定位完成后升起脚轮用支撑脚承重，能抵消地面不平整带来的机架晃动问题。

　　主机破碎段的结构设计上，刀辊采用单轴卧式布置，动刀沿刀辊轴向做螺旋错位排布，破碎过程中刀辊每转的切削载荷更均匀，不会出现整排刀具同时接触物料带来的载荷尖峰，能降低驱动电机的峰值功率需求，也能减少主轴受到的冲击载荷，延长轴承与传动部件的使用寿命。定刀采用可调节安装结构，刀片磨损后可以通过调整螺栓调整定刀与动刀的间隙，不需要整体更换刀片就能恢复切削性能，降低易损件的使用成本。主机腔体上方设置了进料导向挡帘，能避免破碎过程中碎料从进料口飞溅出来，腔体下部的筛网采用快拆式压块固定，更换不同孔径筛网就能调整出料碎料的粒径，适配不同回收工艺对碎料尺寸的要求。

　　出料端的倾斜输送机接料位置正对主机筛网下方，破碎完成的碎料透筛后直接落到出料皮带上，被输送到指定的集料容器或者下一工序的进料口，出料输送机的倾角比进料段更大，在有限的水平安装距离内提升出料高度，减少整套设备的占地长度，皮带表面设置了横向挡条，避免碎料在倾斜输送过程中向下滑落。整套设备的主机机架采用型钢焊接结构，焊后做去应力处理，避免长期承受破碎冲击载荷出现机架变形，驱动电机与刀辊之间采用带传动加减速机的结构，带传动能起到过载缓冲的作用，遇到难以破碎的硬物卡滞时，皮带打滑能保护刀辊与传动部件不受硬性冲击损坏。

　　从安装边界来看，整套设备的水平占地长度适配常规中小型车间的设备摆放空间，进料端与出料端的输送机角度都做了优化，不需要额外开挖地坑就能完成安装，设备总高度满足标准厂房的层高要求，不需要对厂房结构做改造。各功能段之间采用螺栓连接的分体式结构，运输时可以拆分成三个独立单元，进入车间后再组装对接，能解决小型车间门、货梯尺寸不足无法整体进场的问题。设备的维护操作空间都做了预留，刀辊检修、筛网更换、皮带张紧调整的位置都预留了足够的操作空间，日常维护不需要拆解过多的结构件，能减少设备停机维护的时间。

　　在料流路径的设计上，从进料到出料整个通道没有出现直角转折的结构，所有料流经过的位置都做了圆弧过渡导向，避免物料在转角位置堆积堵料，进料输送机的落料点正对刀辊的切削工作区，物料落到刀辊上直接被切削破碎，不会在主机腔体内出现无效堆积。设备的所有转动部件都设置了安全防护罩，皮带传动位置、输送机的辊筒转动位置都做了全封闭防护，避免操作过程中人员接触转动部件发生安全风险，主机腔体的检修门设置了安全联锁开关，检修门打开时设备无法启动，避免检修过程中误启动带来的安全隐患。
